DJCL-3H三相电容电感测试仪使用操作方法

三相电容电感测试仪操作方法

1、三相电容电感测试仪操作说明

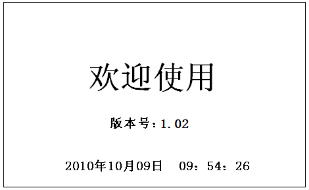

   当三相电容电感测试仪按要求接好测试线及电源线后，打开电源开关，液晶显示开机界面，如下图所示：

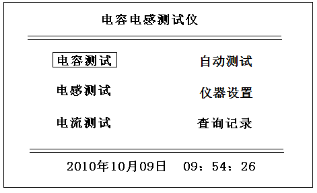

三相电容电感测试仪液晶显示开机界面    延时两三秒钟后液晶显示主菜单，如下图所示：
三相电容电感测试仪液晶显示主菜单图3    如果需要电容测试，在主菜单画面下，按↑ ↓键，选择电容测试后，按确认键，进入电容测量设定画面，如下图所示：
三相电容电感测试仪电容测量设定画面图4    在电容测量界面，按↑ ↓键选择被测电容类型，按确认键进入如下显示界面（选择单相电容）：

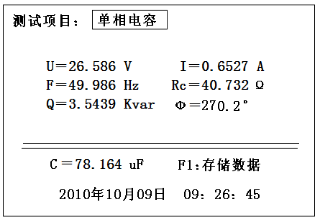

图5    经过几秒钟时间，显示测试结果如下图所示：
三相电容电感测试仪单相电容测试结果显示图图6    如果要打印数据，请按打印键，存储数据请按F1键，如果还需测量同相电压下的其他单相电容，可按返回键返回电容测试界面，将电流钳夹到被测电容上，按确认键重新测量。
   在电容测量界面，如果要测试三相电容，请按↑ ↓键选择被测三相电容类型，此时屏幕会根据三相类型显示当前需要测试哪一相，请根据所选择的相接线，比如如果选择三相△型电容测试，屏幕首先显示的界面如下图所示：
三相电容电感测试仪电容测试类型选择界面图7    测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）,测试线输入端分别与对应的接线柱相接，连接好后，按确认键进入如下显示界面：

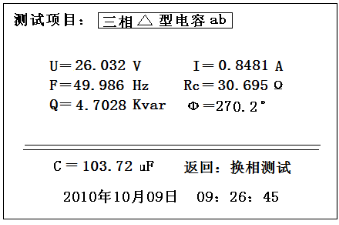

三相电容电感测试仪测试项目选定进入界面图8    经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：

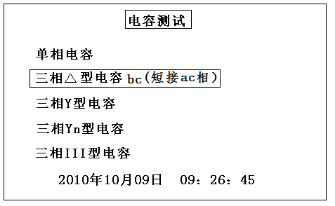

三相电容电感测试仪三相△型电容ab相测试结果图9    按返回键返到电容选择界面，屏幕显示界面改变如下：

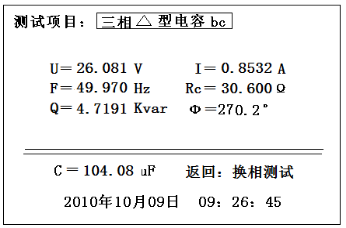

三相电容电感测试仪电容测试选择返回界面图10   将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端,测试结果显示如下图：

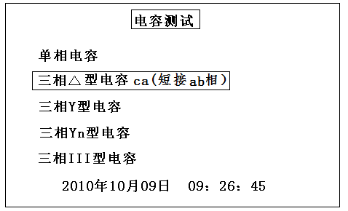

三相电容电感测试仪三相△型电容测试结果图11    按返回键返到电容选择界面，屏幕显示界面改变如下：

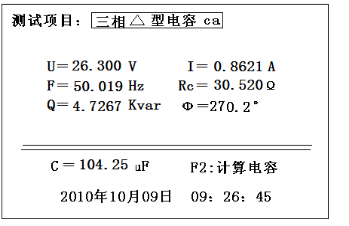

三相电容电感测试仪电容测试选择返回界面图12    将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端,测试结果显示如下图：

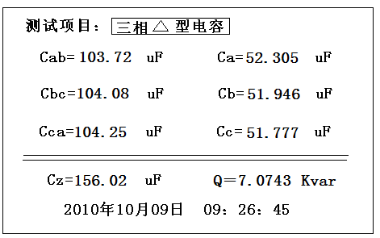

三相电容电感测试仪三相△型电容ca界面测试结果图13   此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：
三相电容电感测试仪单相电容量及总电容量计算结果图14    存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。

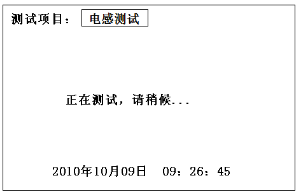

如需电感测试时可在主菜单画面下，按↑ ↓键，选择电感测试后，按确认键进行测试显示如下：

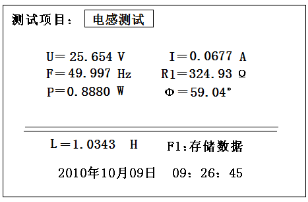

三相电容电感测试仪选择电容测试进入界面图15    几秒钟后显示测试数据如下：
三相电容电感测试仪电容测试数据图16    如果不知试品类型，可选择自动测试方式进行测试，选择自动测试时电流钳接入方向必须正确，否则所测出的试品类型不正确。（电流测试、自动测试和以上测试类同，不在重复介绍）。如果需要设置时间可在主菜单下选择三相电容电感测试仪设置进入下级菜单，如下图所示：

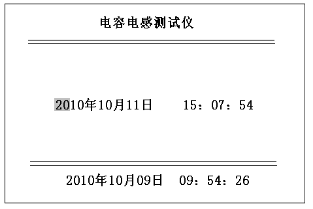

三相电容电感测试仪主菜单下选择时间设置图17    按↑ ↓键，选中时间设置，按确认键进入设置界面如下：
三相电容电感测试仪时间设置界面图18    按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按复位键返回主菜单。

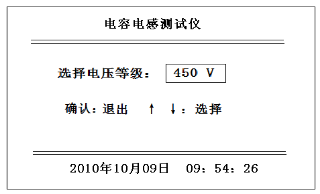

   在进行电容测试时如需要能正确测量电容的容量（千乏数），一定要选择合适的电压等级，具体操作如下：在主菜单下选择三相电容电感测试仪设置，进入图17界面，选择电压设置，按确认键进入显示如下：
三相电容电感测试仪电压等级设置图19    按↑ ↓键选择正确的电压等级，按确认键确认所选电压等级并退出到上一级菜单；参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。
