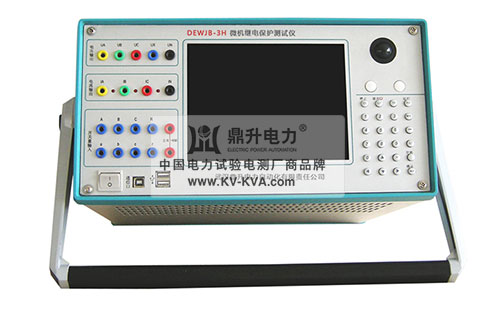

DEWJB-3H三相微机继电保护测试仪

  • 该三相微机继电保护测试仪是继电保护试验的专用测试仪
  • 标准支持:GB7261-2008,DL/T624-2010,DL/T1153-2012
    • 三相微机继电保护测试仪具有标准4相电压3相电流输出
    • 应3相微机继电保护测试仪双操作方式
    • 该继电保护测试仪具有独立专用直流电源输出
  • 产品说明书 检定证书 服务指南
  • 本公司产品提供免费技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

三相微机继电保护测试仪

型号:DEWJB-3H
名称:三相继电保护测试仪三相微机继电保护测试仪三相继保测试仪三相微机继电保护校验仪

DEWJB三相微机继电保护测试仪又称三相微机继电保护校验仪、三相继电保护测试仪及三相继保测试仪,三相微机继电保护测试仪是继电保护试验的专用电力测试仪。三相继电保护测试仪采用高速数字控制处理器作为输出核心,测量精度为0.5级。三相继保测试仪是参照《微机型继电保护试验装置技术条件(讨论稿)》及GB7261-2008,DL/T624-2010实现的一种新型小型化三相微机继电保护测试仪。

DEWJB-3H三相微机继电保护测试仪是武汉鼎升电力自动化有限责任公司研发中心在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,并依据国家标准和行业标准GB7261-2008,DL/T624-2010广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和实现的一种新型小型化微机继电保护测试仪

该三相微机继电保护测试仪装置有8路开入和4路开出以及标准4相电压3相电流输出,开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,该微机继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,DEWJB-3H微机继电保护测试仪是继保工作者得心应手的好工具。

继电保护测试仪别称

三相微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

继电保护测试仪功能

1、电压电流输出灵活组合:三相微机继电保护测试仪具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出
2、单机操作方便:装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,三相微机继电保护测试仪内置全中文Windows平台操作软件。开机即可使用,操作方便快捷
3、双操作方式:除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式
4、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。三相微机继电保护测试仪不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
5、高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便
6、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等
7、该三相微机继电保护测试仪具有独立专用直流电源输出:装置设有一路110V及220V专用可调直流电源输出
8、接口完整:装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信
9、完善的自我保护功能:散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能
10、轻小型高集成单机和一体化结构:该3相微机继电保护测试仪采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便

三相微机继电保护测试仪参数

DEWJB-3H三相微机继电保护测试仪参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 三相微机继电保护测试仪
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
三相继电保护测试仪基本信息
继电保护测试仪型号 DEWJB-3H
继电保护测试仪名称 三相继电保护测试仪、三相微机继电保护测试仪、三相继保测试仪、三相微机继电保护校验仪
三相继电保护测试仪交流电流输出
输出精度 0.2级
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长期允许工作值(有效值) 10A
相电流最大输出功率 420VA
三相并联电流最大输出时输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20次
三相继电保护测试仪直流电流输出
输出精度 0.5级
电流输出 0~±10A/每相,0~±30A/三并
最大输出负载电压 20V
三相继电保护测试仪交流电压输出
输出精度 0.2级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA/100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
三相继电保护测试仪直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA/140VA
三相继电保护测试仪开关量及时间测量
开关量输入 8路 空接点:1~20mA,24V
电位接点接入:"0":0~ +6V;"1":+11V~+250V
开关量输出 4对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms~9999s 测量精度0.1ms

三相微机继电保护测试仪硬件设计

数字信号处理器微机

三相微机继电保护测试仪
三相微机继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

D/A转换和低通滤波

三相微机继电保护测试仪采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度。 由于拟合点数密度高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证很高精度。

电压、电流放大器

相电流、电压一直坚持采用高性能线性放大器输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,并且输出波形干净平滑,对邻近设备无高频辐射干扰,三相微机继电保护测试仪可以较好地模拟各种短路故障时的电流、电压特征。

三相微机继电保护测试仪
三相微机继电保护测试仪功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。

开入、开出量

三相微机继电保护测试仪
三相微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0~250V电位接点。电位方式时,0~6V为合,11~250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地,所以,开入部分公共端与电流、电压部分公共端UN、IN等均不相通。

专用直流电源输出

三相微机继电保护测试仪在机箱底板上装设有一路专用可调直流电源输出,分 110V 及 220V 两档,可作为现场试验辅助电源。为该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源额定工作电流1.5A,可作为保护装置的直流工作电源,也可作为跳合闸回路电源。该电源如过载或短路,将烧坏相应保险(2A/250V),此时更换此保险管即可。

鼎升电力专业生产三相、六相电力系统、继电器及继电保护装置试验及检测专用设备 六相微机继电保护测试仪参照《微机型继电保护试验装置技术条件》依据继电保护测试标准GB7261-2008而研发的一种新型工控微机继电保护测试仪。
