DAXZ-BP发电机变频交流耐压试验装置

  • 本变频调感谐振试验系统针对11kV/30MW水轮发电机的交流耐压试验设计制造
  • 标准支持:GB50150-2006,DL/T849.6-2004,DL/T596-1996
  • 产品说明书 检定证书 服务指南
    • 发电机变频交流耐压试验装置输出容量大,所需电源容量小,有效防止闪络或击穿,闪络后自动熄弧
    • 交流耐压试验装置具有过压、过流、零位启动、系统失谐、报警等保护功能
  • 本公司产品享受免费技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

串联谐振简介

型号:DAXZ-BP
名称:交流耐压试验发电机交流耐压试验发电机耐压试验装置

英文名称:Generator Resonance Test System

适用对象:主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。

装置组成:发电机交流耐压试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点
         1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。
          2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置 的1/10-1/30。
          3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
         4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
         5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

串联谐振别称

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置、发电机耐压试验装置、电动机交流耐压试验装置、发电机定子交流耐压试验系统、10KV交直流耐压实验设备、发电机定子交流耐压试验系统、变频串联谐振、变频串联谐振耐压试验装置、工频耐压试验装置

串联谐振功能

1、发电机交流耐压试验装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪落电压值,以供试验分析
2、整个装置单件重量很轻,最大不超过40kg,便于现场使用
3、装置具有四种工作模式,方便用户根据现场情况灵活选择,提高试验速度
工作模式为:全自动模式、手动模式、自动调谐手动升压模式
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找
5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化

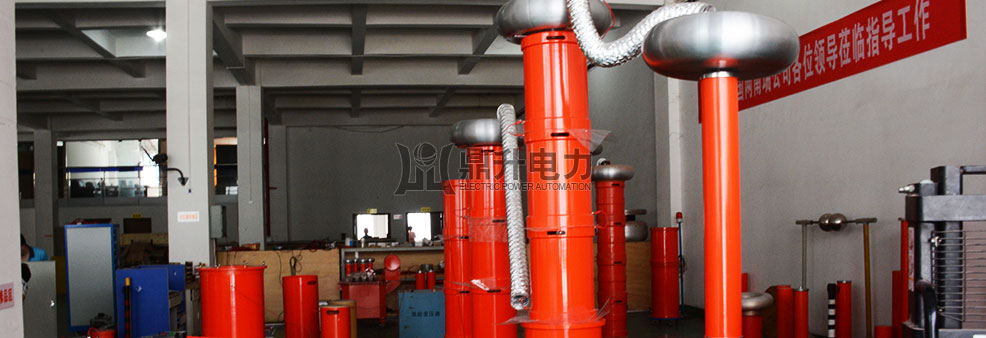

生产图一

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

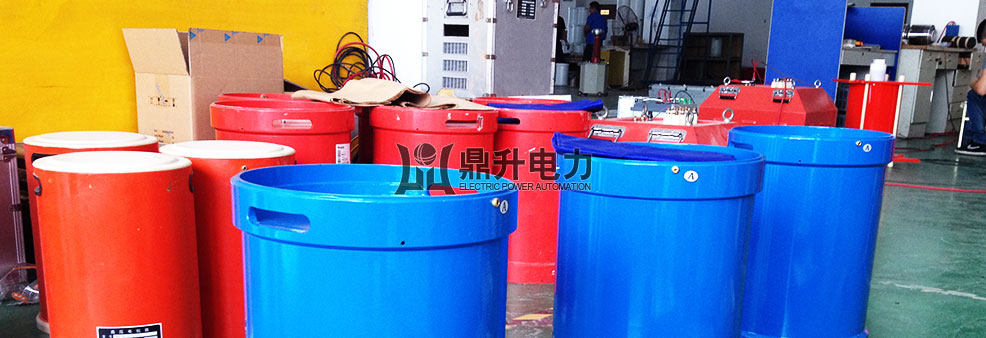

生产图二

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

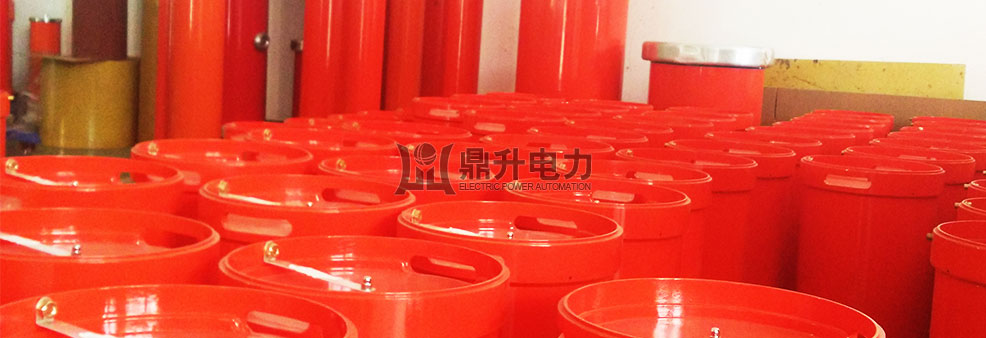

生产图三

DAXZ串联谐振试验装置图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

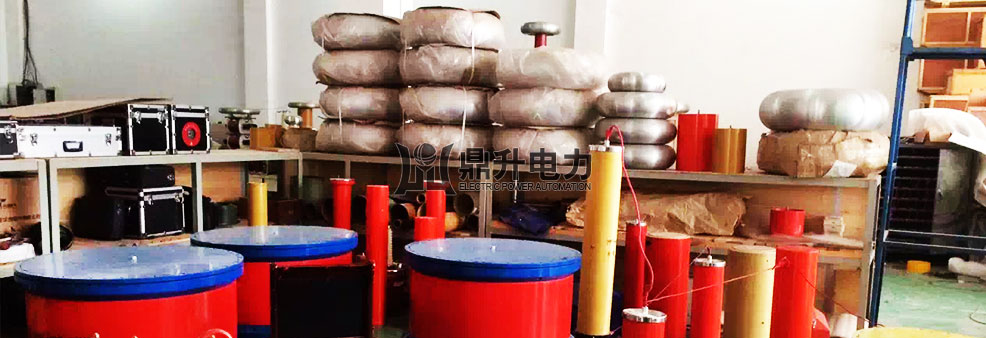

生产图四

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

串联谐振试验装置

串联谐振生产车间

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振权威认证

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振工程案例

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。
