DCBX-H变压器绕组变形测试仪

  • DCBX-H变压器绕组变形测试仪属于电力变压器的内部结构故障检测的必备工具
  • 标准支持: DL/T911-2004,DL/T1093-2008
    • 该变压器绕组变形测试仪具有高分辨dB值测量
    • 该绕组变形测试仪具有高速、高集成化微处理器
    • DDS专用数字高速扫频技术(美国)
  • 产品说明书 检定证书 服务指南
  • 本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

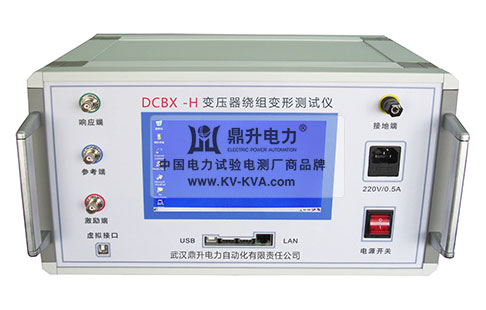

变压器绕组变形测试仪

型号:DCBX-H
名称:变压器绕组变形测试仪变压器绕组变形检测仪绕组变形测试仪变压器绕组变形测量仪绕组变形检测仪

DCBX-H绕组变形测试仪又称变压器绕组变形测试仪或变压器绕组变形检测仪属于电力变压器的内部结构故障检测的必备工具,变压器绕组变形测试仪能对变压器内部故障检测判断,变压器绕组变形测试仪是根据电力行业标准DL/T911-2004测量变压器的绕组变形的测试仪。

DCBX -H变压器绕组变形测试仪是根据电力行业标准DL/T911-2004测量变压器的绕组变形的测试仪,DCBX-H变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器可能发生的绕组变形。

根据变压器设计原理,变压器制造完成后,其线圈和内部组成结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数就应该是确定的,因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。

DCBX-H变压器绕组变形测试仪在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆卸的即可完成所有测试,DCBX-H变压器绕组变形测试仪适用于63kV~500kV电力变压器的内部结构故障检测。

DCBX-H变压器绕组变形电力测试仪具备线形扫频测量和分段扫频测量双系统测量功能,兼容当前国内两种技术的测量模式,其中线形扫频测量扫描频率高达2MHz,对变压器变形情况提供更多的分析,根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言,无论过去是否保存有频域特征图,通过比较故障变压器线圈间特征图谱的差异,也可以对故障程度进行判断,当然,如果保存有一套变压器原有的绕组特征图,更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

DCBX-H变压器绕组变形测试仪由(选配:笔记本电脑)单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能,对照使用说明书或经过短期培训即可自行操作使用。

绕组变形测试仪别称

电力变压器绕组变形测试仪变压器绕组变形检测仪变压器绕组变形测量仪、变压器绕组变形测试仪、变压器绕组变形分析仪、绕组变形测试仪、变压器绕组变形试验、变压器绕组直流电阻测试仪

绕组变形测试仪功能

1、变压器绕组变形测试仪采集控制采用高速、高集成化微处理器
2、笔记本电脑与测试仪之间通信USB接口
3、使用高速微处理器与测量测试仪一体化,在测量现场也可不需使用移动电脑
4、硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障
5、高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)
6、信号输出幅度软件调节,最大幅度峰值±10V
7、计算机将检测结果生成电子文档(Word)
8、该DCBX-H变压器绕组变形测试仪具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
9、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用
10、检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:①一致性很好、②一致性较好、③一致性较差、④一致性很差。 纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较,其分析结果为: ①正常绕组、②轻度变形、③中度变形、④严重变形
11、该DCBX-H变压器绕组变形测试仪可自动生成Word电子文档,供保存和打印
12、该测试仪完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件

变压器绕组变形测试仪-参数

DCBX-H变压器绕组变形测试仪参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

绕组变形测试仪型号 DCBX-H
绕组变形测试仪名称 变压器绕组变形测试仪、变压器绕组变形检测仪、绕组变形测试仪
线性扫描分布 扫频测量范围 (1kHz)~(2MHz)、2000扫频点、分辨率为1kHz
分段扫频测量分布 扫频测量范围 (0.5kHz)~(1MHz)、2000扫频点
(0.5kHz)~(10kHz)、分辨率为0.02kHz
(10kHz)~(100kHz)、分辨率为0.2kHz
(100kHz)~(500kHz)、分辨率为1kHz
(500kHz)~(1000kHz)、分辨率为1kHz

其他技术参数

幅度测量范围 (-100dB)~(+20dB)
幅度测量精度 0.1dB
扫描频率精度 小于0.01%
信号输入阻抗 1MΩ
信号输出阻抗 50Ω
同相测试重复率 99.5%
测量测试仪尺寸(长×宽×高) 300×340×120mm3
测试仪铝合金包装箱尺寸(长×宽×高) 310×400×330mm3
总体重量 10kg
注:  DCBX-H变压器绕组变形测试仪产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

变压器绕组变形测试仪-附件

DCBX -H变压器绕组变形测试仪配件标准清单,请以产品说明书或合同为准,如果您发现产品清单信息不准确,欢迎纠错

名称 数量
DCBX-H变压器绕组变形测试仪 1台
主控测量单位 1台
测试电缆 1套
测试线夹 3个
接地小夹子 1个
USB通信线 1根
电源线 1根
接地线 4根
主机包装箱 1个
笔记本电脑 1台(选配)
无线蓝牙 1个(选配)
软件光盘 1张
说明书 1本
检验报告 1份
合格证 1张
注:  DCBX-H变压器绕组变形测试仪产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

变压器绕组变形测试仪-证书

DCBX-H变压器绕组变形测试仪检定证书严格按照国家标准及行业规程生产,我公司承诺保证测试仪通过国家电力研究所、计量中心及电力权威部门的检测。

厂检检定证书
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
