DCBX-H变压器绕组变形测试仪使用操作方法

变压器绕组变形测试仪操作方法

一、变压器绕组变形测试仪使用方法

（一）三相Yn形测量接线

1. 黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的A相上，及代表、三相Yn型A相的测量。
变压器绕组变形测试仪电力变压器Yn型_B相接线图 2. 黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的B上，及代表三相Yn型B的测量。

3. 夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的C，及代表三相Yn型C的测量。
变压器绕组变形测试仪电力变压器Yn型_C相接线图

（二）三相Y形测量接线

1. 黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相Y型AB的测量。
变压器绕组变形测试仪电力变压器Yn型_AB相接线图 2. 色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相Y型BC的测量。
变压器绕组变形测试仪电力变压器Yn型_BC相接线图
3. 黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相Y型CA的测量。

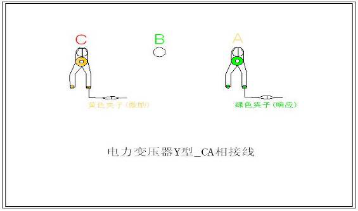

变压器绕组变形测试仪电力变压器Yn型_CA相接线图

（三）三相△形测量接线

1. 黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相△型AB的测量。
变压器绕组变形测试仪电力变压器△型_AB相接线图 2. 黄色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相△型BC的测量。
变压器绕组变形测试仪电力变压器△型_BC相接线图
3. 黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相△型CA的测量。
变压器绕组变形测试仪电力变压器△型_CA相接线图

(四）单相X、Y、Z测量接线

1. 黄色夹子(输入)钳在变压器的x点上，绿色夹子（测量）钳在变压器的a上，及代表单相X、Y、Z型ax的测量。
变压器绕组变形测试仪电力变压器单相_ax接线图 2. 黄色夹子(输入)钳在变压器的y点上，绿色夹子（测量）钳在变压器的b上，及代表单相X、Y、Z型by的测量。
变压器绕组变形测试仪电力变压器单相_by接线图
3. 黄色夹子(输入)钳在变压器的z点上，绿色夹子（测量）钳在变压器的c上，及代表单相X、Y、Z型cz的测量。
变压器绕组变形测试仪电力变压器单相_cz接线图

二、变压器绕组变形测试仪使用注意事项

该变压器绕组变形测试仪在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保变压器绕组变形测试仪的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

三、变压器绕组变形测试仪PC测试软件的安装

1. 将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在"我的电脑"打开光驱所在的盘符，运行光盘中的"autorun.exe",进入到本软件的安装界面。变压器绕组变形测试仪PC测试软件安装界面 2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择"下一步" 变压器绕组变形测试仪软件安装向导界面 3. 此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择"下一步"。变压器绕组变形测试仪测试软件安装路径选择界面 4. 此时已完成所有的设置过程，选择"安装"将开始进行软件的安装。变压器绕组变形测试仪软件准备安装向导界面 5. 安装过程全部完成，选择"完成"退出安装向导。变压器绕组变形测试仪软件安装完成界面 6. 安装绕组变形测试仪的软件也可以直接进入光盘的"绕组变形测试仪"的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。变压器绕组变形测试仪安装软件 7. 安装完毕后，桌面会出现两个软件图标，开始菜单也会出现一个"变压器绕组变形测试仪"的安装目录，里面有三个软件图标。变压器绕组变形测试仪软件安装目录 8. 本软件的卸载，选择开始菜单的"变压器绕组变形测试仪"的安装目录，里面的"卸载"，将会出现以下对话框，确认后将进行软件的卸载。变压器绕组变形测试仪软件卸载界面
