DAXZ系列串联谐振、工频/变频串联谐振试验装置、串联谐振试验装置、串联谐振耐压试验装置

鼎升电力®专业生产工频、变频串联谐振试验装置(交流耐压试验装置)由第三方(湖北省级计量技术研究院)检定合格!

说明

鼎升电力是串联谐振、工频/变频串联谐振试验装置及串联谐振耐压试验设备生产厂家,根据串联谐振原理、国家电力试验相关标准及串联谐振试验对象进行串联谐振的电流、电压、频率及电容量计算后进行专业化生产制造。购买串联谐振试验装置请咨询鼎升电力。欢迎咨询我们:027-87875698.

串联谐振试验装置

鼎升电力公司生产的串联谐振试验装置是在串联谐振电路技术为基础而研发的串联谐振交流耐压试验装置,串联谐振又称串联谐振装置、串联谐振试验装置、并联谐振及串联谐振耐压试验装置,鼎升电力串联谐振试验装置广泛应用于电力(供电单位、发电厂、变电站)、铁路、冶金、石油、煤炭、化工等行业,是中石化、中铁建等单位合格供应商,得到市场广范认可,我公司串联谐振耐压试验装置荣获多项国家技术专利,经各省级计量技术研究院等机构权威认证。并根据串联谐振试验对象"如:电力线缆、电缆、电力变压器、火力、水力发电机、电机(电动机)、开关柜、GIS开关设备、母线、母排、CVT(电容式电压互感器)电缆、发电机、变电站电器设备"和不同的环境下配置不同的串联谐振试验方案,我公司接受客户特殊定制,厂家电话:400-6698-612。

串联谐振试验系统(装置)、Series resonant system

说明

串联谐振试验装置用于10kV、35kV、110kV、220kV电压等级的的电力电缆交流耐压试验及电缆串联谐振试验、变压器交流耐压串联谐振试验装置、发电机组耐压试验试验装置(水力发电机或火力发电机组)、电机交流耐压试验试验装置、开关柜交流耐压试验试验装置及110kV GIS开关交流耐压试验试验装置。以下信息仅供参考。

特别说明:鼎升电力专业生产制造串联谐振试验装置荣获多项国家技术专利,我公司接受客户特殊定制。咨询专线:027-87875698
串联谐振试验装置特点

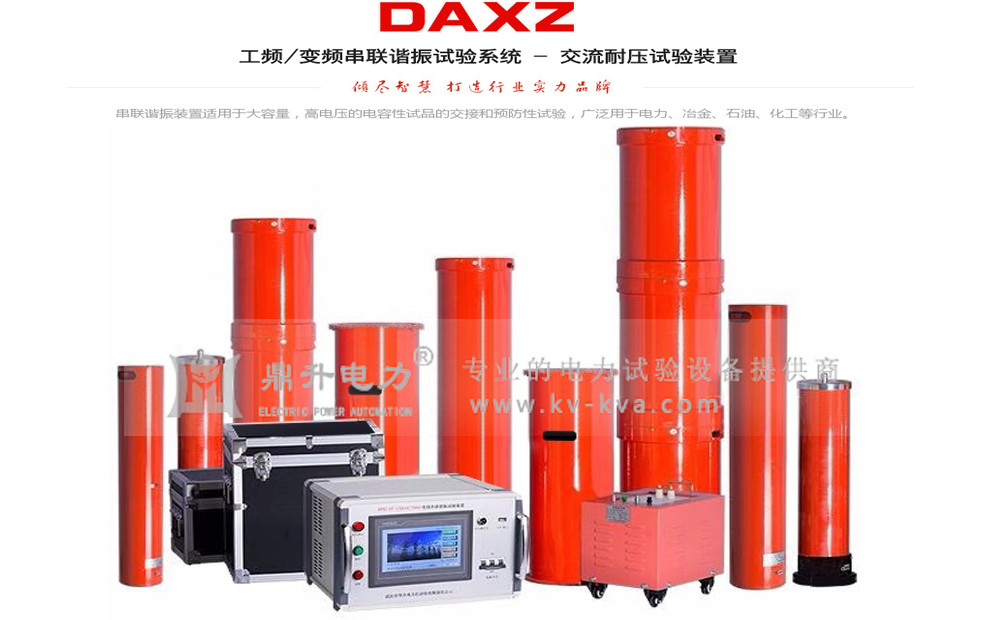

串联谐振试验装置(交直流耐压试验装置)

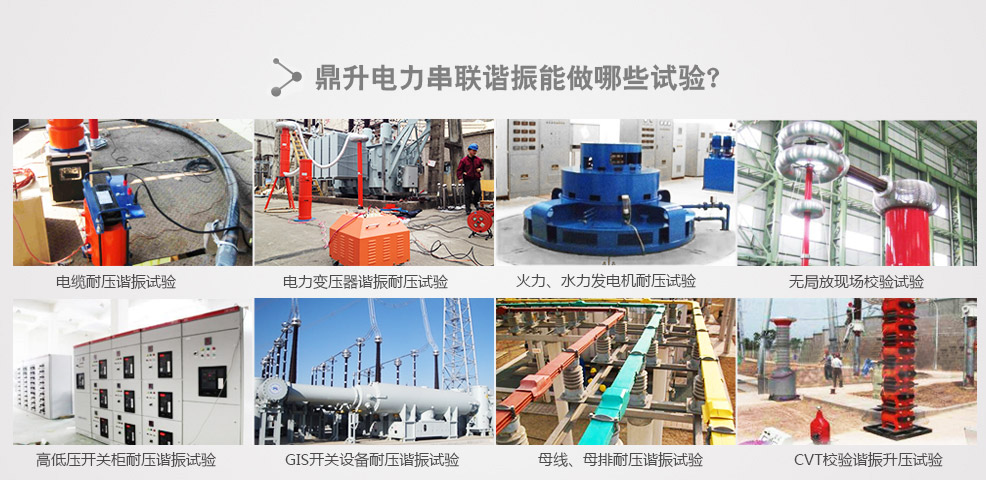

鼎升电力串联谐振能做哪些耐压试验?

电力线缆、电缆、电力变压器、火力、水力发电机、电机(电动机)、开关柜试验、GIS开关设试验、母线、母排试验、CVT校验谐振升压试验
组成

串联谐振组成部分主要由“谐振控制箱变频源(变频式)、高压电抗器、可调式电抗器(调感式)、电容分压器、激励变压器”等几部分组成串联谐振试验装置。

串联谐振试验装置要遵循哪些标准?

GB50150-2006《电气装置安装工程电气设备交接试验准》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》
JB/T9641-1999《试验变压器》
GB10229《电抗器》
GB/T.311-1997《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208《外壳防护等级》
GB191《包装贮运标志》
GB/T16927-1997《高电压试验技术》

串联谐振试验装置电流、电压、频率及电容量选择方法及计算公式?

注:关于串联谐振的电流、电压、频率及电容量的选择,欢迎免费咨询鼎升电力厂家:027-87875698.《常见串联谐振装置配制方案 A、串联谐振电流计算公式: I=2πfCU×10-3 (A)
B、串联谐振频率计算公式(HZ):
     当Q=Q I2, XL = I2 XC 也就是 XL =XC 时,为R-L-C 串联谐振电路产生谐振条件。
1.发电机谐振频率选择:50HZ、取50HZ
2.变压器谐振频率选择:45~65HZ,取50HZ
3.GIS、开关、母线谐振频率选择:30~300HZ,取45HZ
4.电力电缆谐振频率选择:30~300HZ,取35HZ
C、电压的选择(KV):按照规程要求,确定最高试验电压。
D、电容量的选择(uf):根据被试品最大电容量确定
E、串联谐振最大容量计算公式:P=UI×1.25 (KVA)

鼎升电力串联谐振装置生产厂家图片

串联谐振 串联谐振设备 串联谐振试验装置

串联谐振试验装置生产车间

说明

鼎升电力公司是串联谐振装置生产厂家,公司拥有现代化厂房,面积2000平方米,提供电缆串联谐振试验装置、发电机串联谐振试验装置、变电站电器设备串联谐振装置、CVT校验用串联谐振升压装置等多种谐振试验方案。

串联谐振原理、串联谐振的特点及并联谐振、串联谐振设备?

串联谐振英文翻译Series resonant system

串联谐振原理:在电阻、电感和电容的串联电路中,出现电路的端电压和电路总电流同相位的现象,叫做串联谐振。

串联谐振的特点:电路呈纯电阻性,端电压和总电流同相,此时阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。在电力工程上,由于串联谐振会出现过电压、大电流,以致损坏电气设备,所以要避免串联谐振。

并联谐振:在电感线圈与电容器并联的电路中,出现并联电路的端电压与电路总电流同相位的现象,叫做并联谐振。并联谐振电路总阻抗最大,因而电路总电流变得最小,但对每一支路而言,其电流都可能比总电流大得多,因此电流谐振又称电流谐振。并联谐振不会产生危及设备安全的谐振过电压,但每一支路会产生过电流。

串联谐振设备:串联谐振设备广泛用于各种高压交联电缆,变压器,发电机,GIS开关,电动机的交流耐压试验,SF6开关变频调频串联谐振、串谐工频交流耐压试验成套仪器设备。串联谐振设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

串联谐振应用:串联谐振设备主要应用于电力、冶金、石油、化工等行业,广泛用于各种高压交联电缆,变压器,发电机,GIS开关,电动机的交流耐压试验,SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。
      1、6kV-500kV高压交联电缆的交流耐压试验
      2、发电机的交流耐压试验
      3、GIS和SF6开关的交流耐压试验
      4、6kV-500kV变压器的工频耐压试验
      5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

串联谐振产生的条件、电路及谐振模式

1、并联谐振和串联谐振产生的条件:在电阻、电容、电感串联电路中,出现电源、电压、电流同相位现象,叫做串联谐振,其特点是:电路呈纯电阻性,电源、电压和电流同相位,电抗X等于0,阻抗Z等于电阻R,此时电路的阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。谐振电压与原电压叠加,并联谐振:在电阻、电容、电感并联电路中,出现电路端电压和总电流同相位的现象,叫做并联谐振,其特点是:并联谐振是一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路电流往往大于电路中的总电流,因此,并联谐振也叫电流谐振。

2、串联谐振电路:在具有电阻R、电感L和电容C元件的交流电路中,电路两端的电压与其中电流相位一般是不同的。如果调节电路元件(L或C)的参数或电源频率,可以使它们相位相同,整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下,电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象,并在科学和应用技术上充分利用谐振的特征,同时又要预防它所产生的危害。按电路联接的不同,有串联谐振和并联谐振两种。

3、串联谐振模式: 串联谐振分为DCM和CCM两种模式。一般都选择DCM模式,即选择 。串联谐振的好处在于可以实现开关管的零电流关断,这是唯一一种能实现零电流关断的拓朴,是真正意义上的软关断,无关断损耗。这对于IGBT来说有很大好处,可以不用去考虑IGBT的关断拖尾带来的关断损耗。单个串联谐振电源可以采用PFM方式,这种方式实现2kW以内;也可以使用初级两组件并联移相方案,可以实现几十千瓦功率输出的高压电源,串联谐振的缺点是电流峰值太大,使开关管承受较大压力,不利于电源的小型化。并联谐振与串联谐振相比最大优势是峰值电流较小。同时在短路情况下,整个回路就是对电感充放电,电流波形为三角波,因此可以在短路情况下很容易算出电感的值,再通过电感计算出电容的值,而且误差很小,对于设计来说这是至关重要的。并联谐振工作在CCM区,电流波形基本上是正弦。开关管是硬关断,零电压零电流开启,没有开启损耗。对于关断损耗,可以在开关管DS(CE)两端并联电容,使电流与电压的交汇点变低,减小关断损耗。

4、串联谐振回路及谐振回路的作用:串联谐振于某一频率的电路。常用的有LC,RC,变压器耦合和晶体振荡器等。震荡器的原理很简单,就是正反馈原理,LC决定震荡的频率,普通晶体震荡器的晶体可以等效一个Q值很高的电感,利用电容的充放电产生震荡。在逆变器电路中多用RC组成的多谐振荡器。也有用变压器反馈式的自激振荡回路。串联回路产生谐振时的电压波形。当电压方波作用于LC 串联回路时,方波的前后沿都会对LC 串联回路产生激励(即接收能量),每次激励过后又会产生阻尼振荡(即损耗能量),当输入电压波形的上升率dv/dt 值大于谐振回路波形(正弦波)的上升率时,电路就会产生激励;当输入电压波形的上升率dv/dt 值小于谐振回路波形的上升率时,电路就会产生阻尼。

工频、变频串联谐振试验案例

变电站谐振试验案例

串联谐振装置试验案例

说明

我公司串联谐振试验装置广泛应用于电力(供电单位、发电厂、变电站)、铁路、冶金、石油、煤炭、化 工等行业,是中石化、中 铁建等单位合格供应商,得到市场广范认可。串联谐振试验装置案例包括:"西南铝业(集团)有限公司"220kv电缆耐压试验项目采用我公司220kVA/22kV电缆串联谐振试验装置等

鼎升电力串联谐振

串联谐振试验装置检定证书

说明

我公司串联谐振试验装置证书严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,我公司串联谐振耐压试验装置荣获多项国家技术专利,经各省级计量技术研究院等机构权威认证。

技术文章

鼎升电力承诺说明

说明

我公司将竭诚为您提供专业的串联谐振咨询与有效的技术服务,并及时提供串联谐振工程预约及产品使用疑难解答, 已购买或即将使用本公司串联谐振试验装置的客户,遇技术疑难,请致电我们。技术咨询、串联谐振购买、技术维护等相关服务,请致电客服!

串联谐振说明书售后服务、维修

鼎升电力公司是串联谐振试验装置厂家,并向您保证所售谐振试验装置为鼎升电力生产,购买串联谐振试验装置,由第三方检测单位出具交直流耐压试验装置证书及出厂检测报告,并开具增值税发票(17%),在您使用产品时请认真阅读串联谐振试验装置说明书。
