DAXZ串联谐振试验装置 | 变频串联谐振

  • 功能特点:全自动/半自动/手动试验模式 + 放电保护功能 + 全触摸屏引导操作
  • 适用对象:串联谐振试验装置适用于大容量,高电压电容性试品的交流耐压试验
  • 技术标准:GB50150-2006,DL/T849.6-2004,DL/T596-1996
  • 产品说明书 检定证书 服务承诺书
  • 关于串联谐振试验装置的技术咨询、产品购买等相关服务,请致电客服!
    • 售前咨询:027-87875698技术咨询:027-87180938

串联谐振试验装置介绍

串联谐振试验装置是鼎升电力依据电力预防性试验规范,针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置,该装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用,满足电力系统针对大容量、高电压试验设备的各项电气技术要求,串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成,并且充分利用可编程软件技术,满足自动试验、手动试验和半自动化试验。

串联谐振装置组成部分

串联谐振试验装置由于容量大,电压高,采用分体式组合而成,主要由变频控制器、可移动式励磁变压器、组合式电抗器、补偿电容器和电容分压器组成的成套装置,使用时,可根据试验对象的实际情况调节串联谐振试验装置的组合方式,串联谐振装置广泛用于电力、冶金、石油、化工等行业大容量,高电压的电容性试品的交接和预防性试验。

串联谐振试验装置的功能

1、稳定性、可靠性高。串联谐振装置采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力;
2、自动调谐功能强大。串联谐振装置自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率;
3、支持多种试验模式。装置支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高;
4、串联谐振装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能;
5、保护功能完善。串联谐振装置具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性

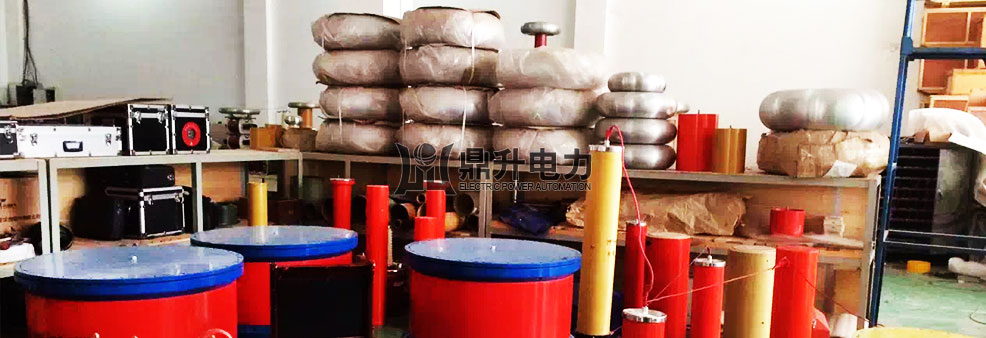

串联谐振试验装置成品展示

DAXZ串联谐振装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。

串联谐振试验装置生产工艺

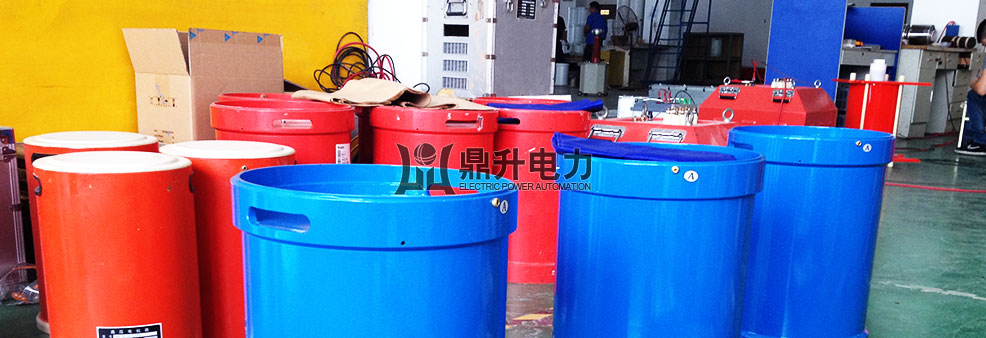

串联谐振试验装置定制化展示

DAXZ串联谐振装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。

串联谐振试验装置定制化展示

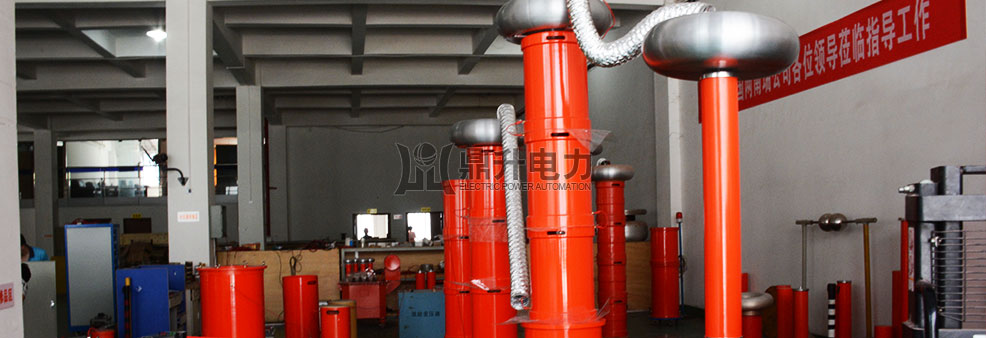

串联谐振试验装置试验区

DAXZ串联谐振装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。

串联谐振试验装置试验区

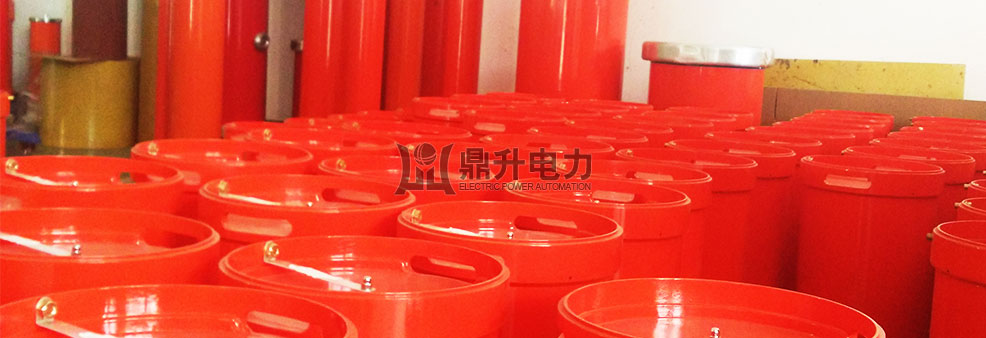

串联谐振试验装置生产区

DAXZ串联谐振装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。

串联谐振试验装置生产区

串联谐振试验装置相关产品

串联谐振试验装置相关试验

产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振试验装置资质证书

产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振试验装置典型案例

产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。
