DFDL-S地埋、地下、电力电缆故障测试仪

  • 适用于电力工程,电网及供电系统有线通信电缆和电力输电缆线路维护的重要测试工具
  • 标准支持:DL/T849-2004、DL/T849.1-2004、DL/T849.2—2004
    • 说明鼎升电力生产的DFDL-S电力电缆故障测试仪又称地埋电力电缆故障测试仪、矿用电缆故障测试仪、通讯通信电缆故障测试仪、路灯电缆故障测试仪、高低压电缆故障测试仪、直埋电缆故障测试仪、架空电缆故障测试仪、电缆开路短路测试仪、闪络放电故障测试仪、高阻泄漏(闪络)故障测试仪,高低阻性的接地触不良测试等。
  • 本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938
架空、地埋、地下、电力电缆故障测试仪

电缆故障检测仪

型号:DFDL-S
名称:电缆故障测试仪电力电缆故障测试仪地下电缆故障测试仪地埋电缆故障测试仪架空电缆故障测试仪

DFDL-S电力电缆故障测试仪是一套综合性地下电缆故障测试仪。电力电缆故障测试也称为矿用电缆故障测试仪、路灯电缆故障测试仪、通讯通信电缆故障测试仪、高低压电缆故障测试仪、直埋电缆故障测试仪、架空电缆故障测试仪、电缆闪络放电、高阻泄漏故障测试仪及高低阻性的接地触不良测试等故障进行综合分析检测。能对电缆故障点进行准确查找、定位。是国内比较可靠的便携数字式电缆故障综合分析检测测试仪。电缆故障测试仪可用于35kv以上的主线路的故障距离测试,该电缆故障测试仪适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

有线通信的畅通和电力的输送依赖于电力电缆线路的正常运行,一旦线路发生故障,不及时查出故障并迅速予以排除,将会造成很大的经济损失和不良的社会影响,因此,电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪是维护各种电缆安全的重要工具,电缆故障测试仪采用了多种故障探测模式,DFDL-S电缆故障测试仪应了现代先进的电子技术电路以及电子材料,传感器方面采用声波感应探测传感 器,保证了故障点精确定位,DFDL-S电力电缆故障测试仪是电力电缆检修的常用测试仪
       DFDL-S电力电缆故障测试仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,同时可用于35kv以上的主线路的电力电缆故障距离测试,电缆故障测试仪配备声测法定点仪,可准确测定故障点的精确故障位置,该电力电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

电缆故障测试仪功能

1、功能齐全:该电力电缆故障测试仪测试故障安全、迅速、准确。测试仪采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,电缆故障测试仪可准确测定故障的精确位置
2、测试精度高:该电缆故障测试仪采用高速数据采样技术,A/D采样速度为100MHz,使测试仪读取分辨率为1m,探测盲区为1m
3、智能化程度高:电缆故障测试仪测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练
4、该电力电缆故障测试仪具有波形及参数存储,调出功能:采用非易失性器件,关机后波形、数据不易失
5、电缆故障测试仪具有双踪显示功能:可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断
6、电缆故障测试仪具有波形扩展比例功能:改变波形比例,可扩展波形进行精确测试。
7、可任意改变双光标的位置,该电缆故障测试仪直接显示故障点与测试点的直接距离或相对距离
8、该电力电缆故障测试仪具有根据不同的被测电缆随时修改传播速度功能
9、该电缆故障测试仪小体积便携式外形,内装可充电的电池供电,方便携带和使用

电缆故障测试仪参数

DFDL-S电力电缆故障测试仪参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

电缆故障测试仪型号 DFDL-S
电缆故障测试仪名称 电缆故障测试仪、电缆故障检测仪、电力电缆故障测试仪、地下电缆故障测试仪、地埋电缆故障测试仪、架空电缆故障测试仪
电缆故障测试仪最远测试距离 15Km (明线可达100千米)
探测盲区 1m
读数分辨率 1m
功耗 5VA
使用条件 环境温度:0℃~+40℃
体积 275×220×160mm3
重量 1.8kg
注: DFDL-S电力电缆故障测试仪产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

DFDL-S电缆故障测试仪 - 配件

DFDL-S电力电缆故障测试仪标准配件图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 标准配件、电缆故障测试仪

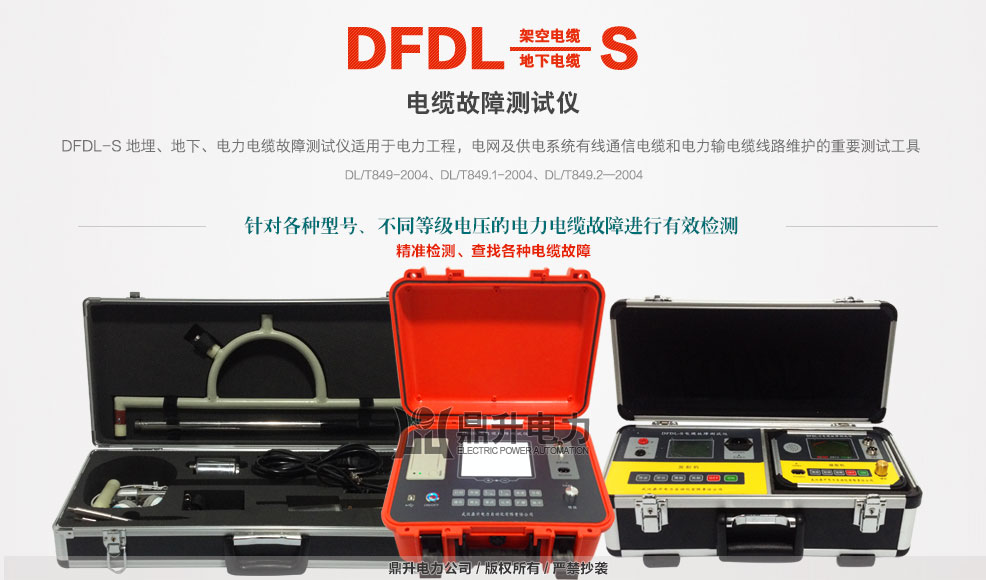

DFDL-S电缆故障测试仪-(发射机+接收机)

DFDL-S电力电缆故障测试仪发射机及接收机图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 电缆故障测试仪发射机及接收机

DFDL-S电缆故障测试仪 - 主机面板

DFDL-S电力电缆故障测试仪面板图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 电缆故障测试仪面板说明

【电源开关】:电源控制仪器电源开启/关断。按下此键,仪器电源接通,显示屏将显示工作视窗
【电源插座】:外部220V交流电源输入
【模式选择开关】:共分为2档,按下时为闪络法工作方式,弹起时为脉冲法工作方式
【增益电位器】:控制波形的幅度大小
【输出接口】:通过测试线连接被测电缆的测试端
【USB接口】:通过USB线与电脑连接,可与电脑通讯,将波形传至电脑
【充电指示灯】:通过电源线接通外部电源(交流220V),即可对仪器进行充电;充电指示灯为红色时表示正在充电,为绿色则表明已充满

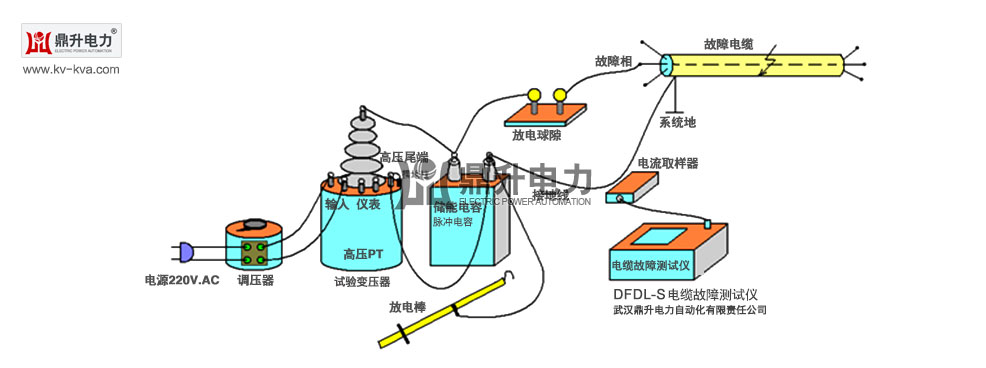

DFDL-S电缆故障测试仪 - 接线图

DFDL-S电力电缆故障测试仪接线图版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 电缆故障测试仪进行电缆故障检测接线图

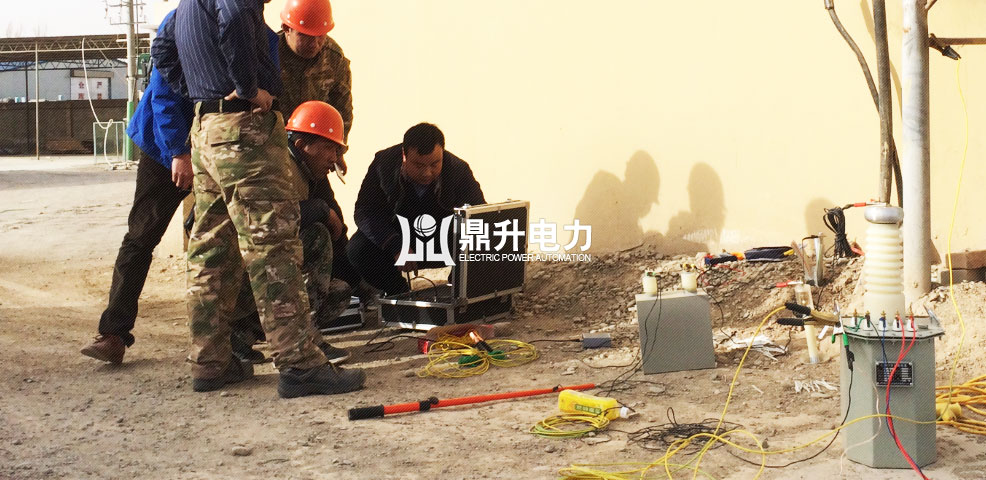

电缆故障测试仪电缆故障检测现场

DFDL-S电力电缆故障测试仪接线图版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 电缆故障测试仪试验现场 电缆故障测试仪试验现场
鼎升电力DFDL电缆故障测试仪可【安全迅速、准确有效】的检测各种故障电缆,广泛应用,效果显著! 电缆故障测试仪用于测量35KV的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路及断路故障
