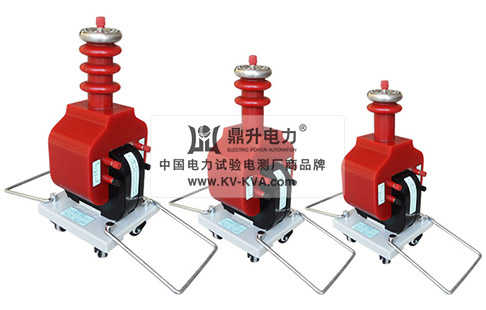

GTB干式试验变压器工频试验变压器

  • 干式试验变压器为发供电设备各种电工产品及绝缘工具材料抗电强度试验的必备试验测试仪
  • 标准支持: DL/T474.4-2006,DL/T848.2-2004
  • 产品说明书 检定证书 服务指南
    • GTB系列干式试验变压器具有过电压保护功能
    • 干式交流试验变压器外形美观、接线简单直观,使用方便
    • 体积小、重量轻、结构紧凑、无渗油,免维护
  • 本产品免费提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

干式试验变压器、工频试验变压器

型号:GTB
名称:干式试验变压器串级式高压试验变压器电力高压试验变压器工频试验变压器工频高压试验变压器试验变压器交流干式试验变压器三相干式试验变压器干式高压试验变压器交流试验变压器

GTB干式试验变压器又称升压器或耐压试验变压器,GTB系列干式试验变压器是采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料,干式试验变压器可输出交、直流高压,对各类高压试验提供高电压,干式试验变压器与其同容量油浸式实验变压器相比具重量轻,操作方便,无渗漏油等优点,特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能及绝缘工具的耐压试验。 装置可根据需求配以控制箱(台)、自动保护微安表、球隙等附属设备。

我公司可按客户试验需求定制容量为1.5kVA至30kVA各种容量等级的干式试验变压器,厂家电话:027-87875698。

试验变压器别名

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器、高压耐压试验变压器、工频干式试验变压器、变压器试验设备、试验变压器、工频试验变压器、交流试验变压器

试验变压器功能

1、GTB系列干式试验变压器重量轻、结构紧凑、无渗油,免维护
2、GTB系列干式试验变压器接线简单直观,使用方便
3、工频高压试验变压器绝缘可靠性好,外形美观
4、该系列干式试验变压器有过电压保护功能

干式试验变压器参数

GTB 干式试验变压器参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 干式试验变压器
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书

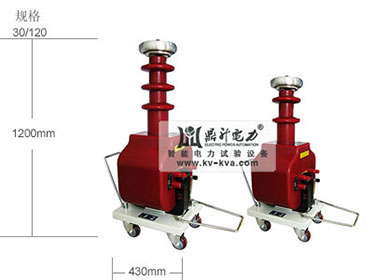

干式试验变压器型号规格
干式试验变压器型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 外形尺寸(mm) 重量(kg)
GTB-1.5/50 1.5kVA干式试验变压器 200V

400V
50kV 30mA 260×240×450 12
GTB-3/50 3kVA干式试验变压器 60mA 330×280×510 25
GTB-5/50 5kVA干式试验变压器 100mA 330×280×510 37
GTB-10/50 10kVA干式试验变压器 200mA 360×350×850 32
GTB-15/50 15kVA干式试验变压器 300mA 360×350×950 72
GTB-20/50 20kVA干式试验变压器 400mA 360×350×1000 78
GTB-25/50 25kVA干式试验变压器 500mA 430×450×1100 82
GTB-30/50 30kVA干式试验变压器 600mA 430×450×1200 120
GTB-5/100 5kVA干式试验变压器 200V

400V
100kV 50mA 360×350×1000 72
GTB-10/100 10kVA干式试验变压器 100mA 360×350×1100 75
GTB-15/100 15kVA干式试验变压器 150mA 360×350×1200 78
GTB-20/100 20kVA干式试验变压器 200mA 430×450×1200 82
GTB-25/100 25kVA干式试验变压器 250mA 430×450×1200 110
GTB-30/100 30kVA干式试验变压器 300mA 430×450×1200 120
GTB-15/120 15kVA干式试验变压器 120kV 125mA 360×350×1100 85
GTB-20/120 20kVA干式试验变压器 160mA 430×450×1200 121
GTB-25/120 25kVA干式试验变压器 200mA 430×450×1200 115
GTB-30/120 30kVA干式试验变压器 250mA 430×450×1200 130
注: GTB 干式试验变压器产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

技术参数

本产品参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

阻抗电压 ≤12%
输出电压波形 正弦波
表面温升 <55℃
空载电流 <4%
允许连续运行时间 60min
主要产品规格
规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 外形尺寸(mm) 重量(kg)
GTB-1.5/50 1.5 200

400
50 30 260×240×450 12
GTB-3/50 3 60 330×280×510 25
GTB-5/50 5 100 330×280×510 37
GTB-10/50 10 200 360×350×850 32
GTB-15/50 15 300 360×350×950 72
GTB-20/50 20 400 360×350×1000 78
GTB-25/50 25 500 430×450×1100 82
GTB-30/50 30 600 430×450×1200 120
GTB-5/100 5 200

400
100 50 360×350×1000 72
GTB-10/100 10 100 360×350×1100 75
GTB-15/100 15 150 360×350×1200 78
GTB-20/100 20 200 430×450×1200 82
GTB-25/100 25 250 430×450×1200 110
GTB-30/100 30 300 430×450×1200 120
GTB-15/120 15 120 125 360×350×1100 85
GTB-20/120 20 160 430×450×1200 121
GTB-25/120 25 200 430×450×1200 115
GTB-30/120 30 250 430×450×1200 130
注: 以上产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

附件清单

本产品配件标准清单,请以产品说明书或合同为准,如果您发现产品清单信息不准确,欢迎纠错

名称 数量
试验变压器 1台
接线柱(局部) 1个
高压输出端 1个
均压环 1个
底座+移动脚轮 1套
说明书 1本
检验报告 1份
合格证 1张
注: 以上产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

检定证书

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

产品检定证书(样本1) 产品检定证书(样本2) 产品检定证书(样本3)
注: 以上产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

售后服务

武汉鼎升电力自动化有限责任公司始终坚持"高质量,优服务,求发展"的服务理念,鼎升电力将遵循销售服务承诺及产品合同条款,并严格执行《售后服务承诺》。对内规范管理制度,严格过程控制,保证产品质量;对外坚持"用户为是,品质为上"的使命,以严格的管理、先进的技术努力构建良好的销售服务体系,为客户提供专业优质的产品和满意的服务。

本公司产品在售出壹年之内,凭产品保修卡保修,有合同约定的除外。因使用不当或保修期外的故障产品可凭产品保修卡修理。

本公司网站所列产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,我们不能确保客户收到的货物与网站图片、附件清单完全一致。产品详细信息以实物为准,在购买前请认真阅读"售后服务承诺书", 并与销售客服进行产品确认。在您使用我公司产品进行试验中如有任何技术疑难,可以拨打电话向我们咨询或者直接留言,我们将尽快处理您遇到的问题。

本服务承诺本声明解释权归武汉鼎天电力自动化有限责任公司所有。

售后服务电话

注:关于产品“物流查询、技术咨询、预约维修、退换货”等请进入《售后、保修、维修服务中心》
欢迎拨打鼎升电力全国统一产品服务热线:027-87875698,售后服务部专线:027-87180938,151 7143 4867(24小时技术服务)
注: 以上产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

说明书

文件名 时间 下载
GTB系列干式试验变压器说明书 2012-5 点击下载
GTB系列干式试验变压器标准及规程 2012-5 点击下载
为了阅读PDF文档的说明书,您需要安装Adobe Acrobat Reader。可到Adobe网站下载新版本,或者下载本站PDF阅读软件。
注: 以上产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

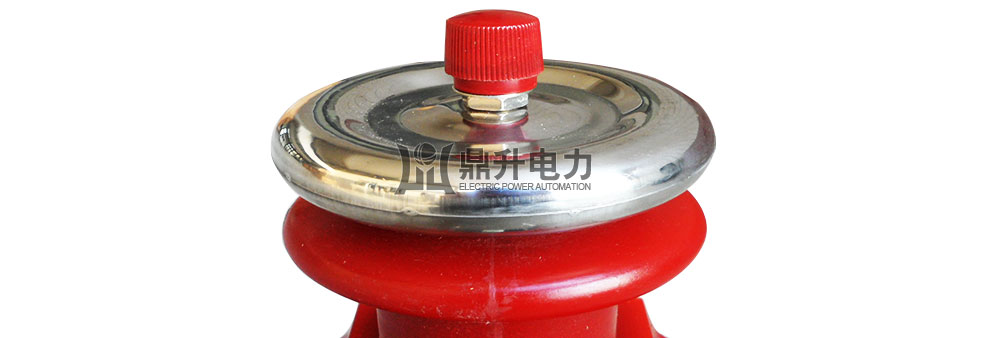

干式试验变压器-均压环

GTB干式试验变压器均压环图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 干式试验变压器均压环

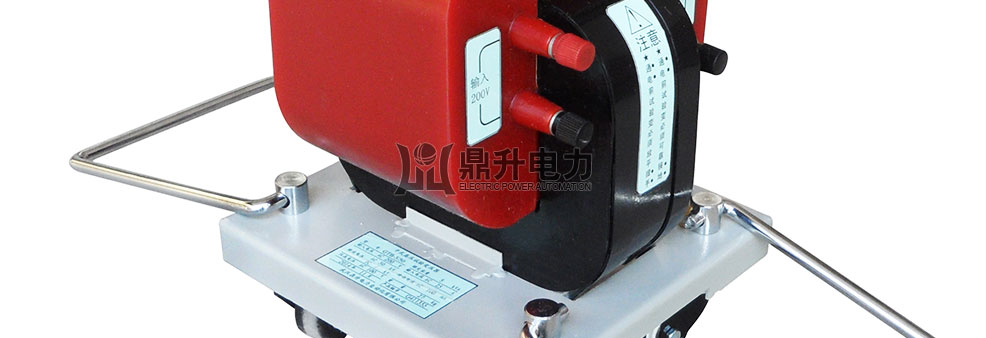

干式试验变压器-铭牌

GTB干式试验变压器铭牌图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 干式试验变压器铭牌

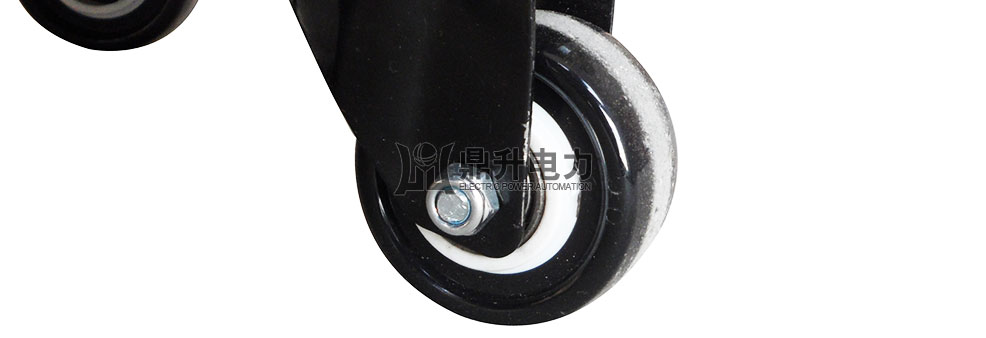

干式试验变压器-脚轮

GTB干式试验变压器脚轮图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 干式试验变压器脚轮
