DGZJ-H交直流指示仪表校验装置

  • 交直流指示仪表校验装置用于校验各种指示仪表、电能表、变送器、交流采样器
  • 标准支持: DL/T826-2002、DL/T448-2000、JJG(电力)01-1994
  • 产品说明书 检定证书 服务指南
    • 该交直流指示仪表校验装置输出稳定可靠
    • 该交直流指示仪表校验装置综合误差0.05级,精度高、指标优
    • 配置强大的微机管理平台,可通过微机校验、传输、打印及数据管理
  • 本公司产品提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

交直流指示仪表校验装置

型号:DGZJ-H
名称:交直流指示仪表校验装置三相交直流指示仪表校验装置交直流指示表检定装置交直流指示仪表校验仪

DGZJ-H交直流指示仪表校验装置又称三相交直流指示仪表校验装置、交直流指示表检定装置及交直流指示仪表校验仪,交直流指示仪表校验装置可手动或自动校验各种指示仪表、电能表、变送器、交流采样器。交直流指示仪表校验装置标准支持:DL/T826-2002、DL/T448-2000、JJG(电力)01-1994。

DGZJ-H交直流指示仪表校验装置是鼎升电力根据DL/T826-2002, DL/T448-2002国家电力行业标准,交直流指示仪表校验装置适应各种指示仪表、电能表、变送器、交流采样器测试的需求而研发生产的电力测试仪,DGZJ-H交直流指示仪表校验装置应用最新科研成果推出的高技术产品,该交直流指示仪表校验装置引用先进的设计理念,交直流指示仪表校验装置采用强大的DSP数字处理系统及高精度A/D、D/A转换器,结合客户的使用经验,该交直流指示仪表校验装置集多年电测测试仪研发之大成,功能强大,表源一体,不需另配标准表即可手动或自动校验广泛的使用于电力试验单位。

仪器别名

交直流指示仪表校验装置、交直流指示仪表校验仪、三相交直流指示仪表校验装置、多功能交直流指示仪表校验装置、交直流指示仪表校验装置、交直流指示仪表校验仪、多功能交直流指示仪表校验仪

仪器功能

1、交直流指示仪表校验装置基于DSP的数字信号合成和数据采集处理技术,使得装置输出稳定可靠
2、该交直流指示仪表校验装置综合误差0.05级,精度高、指标优
3、配置强大的微机管理平台,可通过微机校验、传输、打印及数据管理
4、电压、电流量程可根据被试表设定,自动换档
5、大屏幕液晶显示,弹出式中文菜单,光标任意移动,提供在线帮助提示,操作简便,显示内容丰富
6、可输出交直流电压、电流,配有功率,频率,相位,功率因数及交直流电压电流标准,校验时,可同时显示一次及二次值,自动计算并显示校验误差,校验结果可存储、预览
7、该交直流指示仪表校验装置可设置2~31次谐波输出,方便各类仪表的谐波试验
8、该交直流指示仪表装置具有外部软件校准功能
9、该交直流指示仪表校验装置负载能力强,可直接带1uF电容(100V档)
10、多重保护:电源联动保护、限流保护、自动关闭功放输出等
11、该交直流指示仪表严格的过载试验、颠震试验、误操作试验、高温老化试验,可靠性异常好
12、该交直流指示仪表采用德国标准机箱,体积小、重量轻,便于携带

交直流指示仪表校验装置参数

DGZJ-H交直流指示仪表校验装置参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 交直流指示仪表校验装置
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
型号规格
测试仪型号 DGZJ-H
测试仪名称 交直流指示仪表校验装置、三相交直流指示仪表校验装置、交直流指示表检定装置、交直流指示仪表校验仪
参数
电压 交流量程 基本量程:25V、100V、250V、600V
自动量程:15V~600V
直流量程 基本量程:75mV、25V、100V、250V、600V
自动量程:15V~600V
调节范围:0~130% UN
调节细度:0.002%UN
最大输出容量:≥20VA/相
电流 交流量程 基本量程:0.1A、1A、5A、25A
自动量程:0.05A~25A
直流测试 基本量程:20μA、200μA、2mA、20mA、0.1A、1A、5A、25A
自动量程:20μA~20mA及0.1A~25A
调节范围 自动量程:0~130%IN(25A档,0~120%)
调节细度 0.002%IN
最大输出容量 ≥20VA/相
精 度 0.05级
频率 调节范围:45HZ~65HZ
调节细度:0.01HZ
调定值精度:±0.01HZ
相位 调节范围:0~359.99°
调节细度:0.01°
调定值精度:±0.2°(额定电压、电流满量程输出时)
三相功率精度 0.05级(无功为0.1级)
三相电压对称度 三相四线120°±0.2° 三相三线60°±0.2°
电压电流波形失真度 < 0.3%
谐波分量 2~31次(超过11次的,只能设置奇次谐波)
电压、电流、功率稳定度 ≤0.01%(1分钟)
测量精度 0.01级(0~20mA、0~5V)
装置综合误差 0.05%
重量 18kg

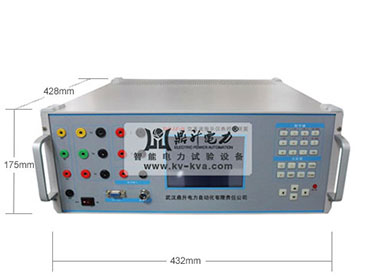

体积 432×428×175
供电电源 220V±10%
注: DGZJ-H交直流指示仪表校验装置产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

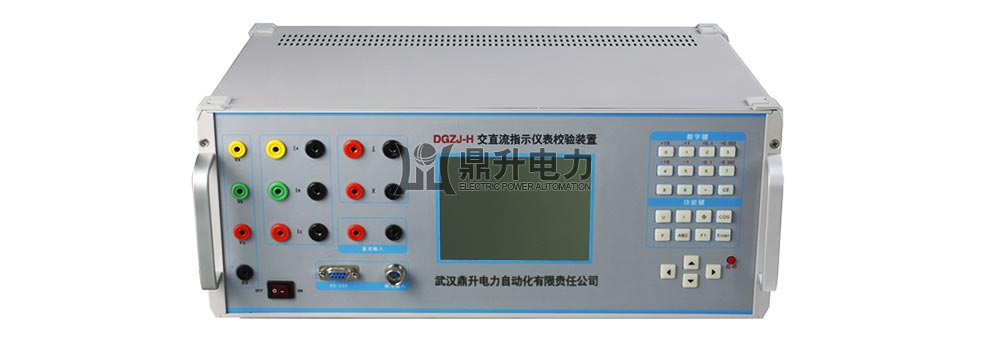

正面

DGZJ-H交直流指示仪表校验装置正面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 交直流指示仪表校验装置正面

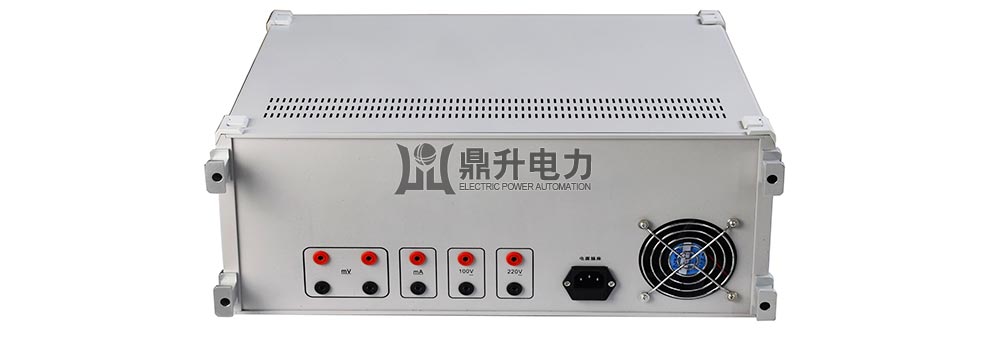

背面

DGZJ-H交直流指示仪表校验装置背面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 交直流指示仪表校验装置背面

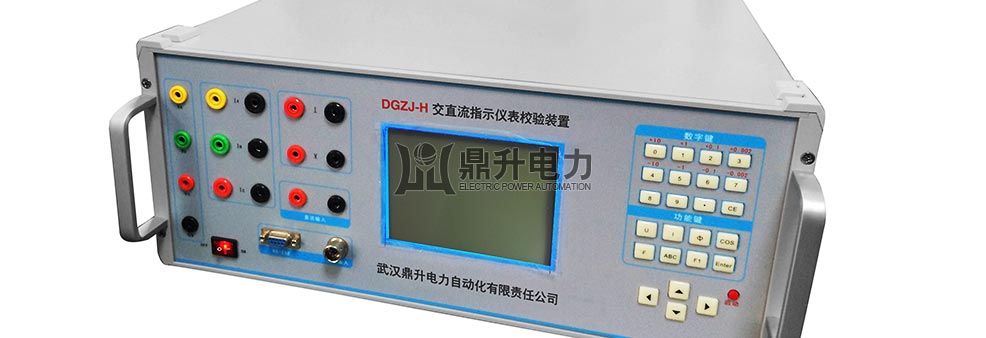

面板

DGZJ-H交直流指示仪表校验仪面板图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 交直流指示仪表校验仪面板

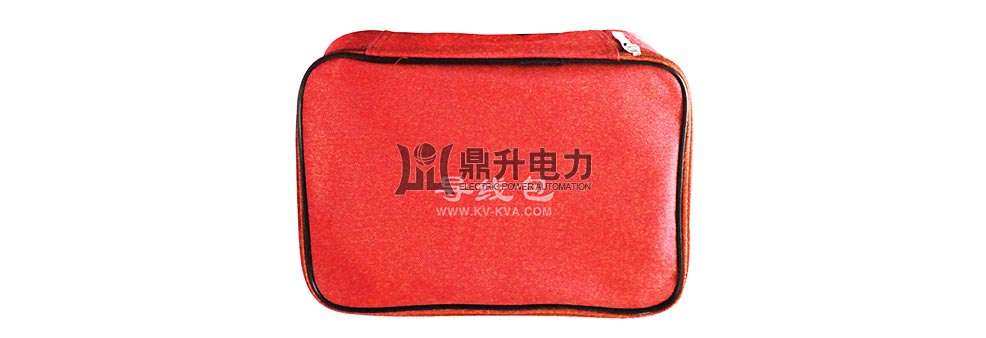

导线包

DGZJ-H交直流指示仪表校验仪导线包图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 交直流指示仪表校验仪导线包
声明
  • 鼎升电力公司是DGZJ-H交直流指示仪表校验装置厂家,公司声明购买交直流指示仪表校验装置的用户,由第三方计量检测单位出具交直流指示仪表校验装置检定证书。我公司开具17%专用发票,24小时内通过物流快速发送到用户指定地点,同时享受终身免费技术指导或根据合同约定保修条款享受产品终身售后服务及产品升级维护服务。
  • 产品购买: 027-87875698 在线咨询 用户留言
  • 服务承诺书 | 服务流程 | 检定证书 | 保修卡 | 物流方式 | 包装方式
  • 我公司将竭诚为您提供专业的产品及咨询与有效的技术服务,并及时提供工程预约及产品使用疑难解答, 已购买或即将使用本公司产品的客户,遇技术疑难,请致电我们
