DFDL-SI智能高压电缆故障测试仪

  • 本测试仪测量35KV的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路及断路故障
  • 标准支持:DL/T849-2004,DL/T849.1-2004,DL/T849.2—2004
  • 产品说明书 检定证书 服务指南
    • 该高压电缆故障测试仪采用箱式结构,扎实耐用
    • 该电力电缆故障电力测试仪采用传统的高压闪络和低压脉冲法
    • windows操作系统,触摸屏操作界面,用户可通过触摸屏直接操作
  • 本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

高压电缆故障测试仪

型号:DFDL-SI
名称:电缆故障测试仪智能电缆故障测试仪智能电缆故障检测仪高压电缆故障测试仪电缆故障仪

DFDL-SI电缆故障测试仪又称智能电缆故障测试仪、智能电缆故障检测仪、高压电缆固障测试仪,智能电缆故障测试仪主要由电缆故障定位仪主机、测试线缆、脉冲高发生装置以及外部信号传感器接收装置组成,该智能电缆故障测试仪适用于35KV以下等级所有电缆的高、低阻 故障进行准确测试。

DFDL-SI智能型电缆故障测试仪,地下电缆故障定位仪是鼎升电力根据市场的需求和电力电缆类的试验规范而研发生产的智能电缆故障测试仪,DFDL-SI智能型电缆故障测试仪仪采用先传统的高压闪络和低压脉冲法技术原理以及高频高压数据信号处理电路,可通过触摸屏直接操作,内置Windows xp工控系统,属于国内先进的智能电缆故障测试仪。

智能型电缆故障测试仪主要由高压电缆故障测试仪主机、测试线缆、脉冲高发生装置以及外部信号传感器接收装置组成, DFDL-SI智能型电缆故障测试仪适用于35KV以下等级所有电缆的高、低阻故障进行准确测试,该电缆故障定位系统采用不同的数据采样速率提供快速、准确的技术指标。

该电力电缆故障测试仪,之内电缆故障查找仪采用箱式结构,触摸屏操作界面,所有功能按键均在屏幕上直观地显示,具有波速预设、波形储存功能、供用户调用观察和同屏比较,测试界面简单 清晰,功能按键简单明了,测量方法简单快捷。

电缆故障测试仪别名

电缆测试仪、电缆故障定位仪、电缆故障定位系统、电缆故障测试、电缆故障仪、电缆故障查找仪、地下电缆故障定位仪、智能电缆故障测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、矿用电缆故障测试仪、通信电缆故障测试仪、路灯电缆故障测试仪、高压电缆故障测试仪、低压电缆故障测试仪、电缆故障综合测试仪、通讯电缆故障测试仪、直埋电缆故障测试仪、多功能电缆故障测试仪、埋地电缆故障测试仪、手持式电缆故障测试仪、数字式电缆故障测试仪、一体化电缆故障测试仪、架空电缆故障测试仪、便携式电缆故障测试仪、埋线电缆故障测试仪

电缆故障测试仪功能

1、测速功能可以在输入该类型电缆的已知全长后,测出电波在该电缆中的传播速度
2、该智能电缆故障测试仪预置了4种电缆介质的电波传播速度
3、该电力电缆故障测试仪采用电流取样法、电压取样法
4、地下电缆故障定位仪具有波形储存功能

高压电缆故障测试仪参数

DFDL-SI智能电缆故障测试仪参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

高压电缆故障测试仪型号 DFDL-SI
高压电缆故障测试仪名称 高压电缆故障测试仪、智能电缆故障测试仪、智能电缆故障检测仪
工控系统 Windows XP
屏幕 触摸屏、直接操作
测试方法 低压脉冲法、高压闪络法
测试距离 低压脉冲法时,最大测试距离16Km
高压闪络法时,最大测试距离15Km。
测试精度 小于20cm
脉冲幅度 负载阻抗在50Ω时不小于250Vpp
长度选择 <1KM、 <3KM、>3KM三种
采样频率 6Mhz、12 Mhz、24Mhz、48 Mhz、96 Mhz、192Mhz
读数分辨率 1m
采样方式 电流取样法、电压取样法
其它 预置了5种电缆介质的电波传播速度:油浸纸、不滴流:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它类型电缆的电波传播速度自设置。 对于其它类型电缆,利用智能电缆故障测试仪的测速功能可以在输入该类型电缆的已知全长后,测出电波在该电缆中的传播速度。
工作条件 温度-20~+55℃,相对湿度 90%
体积、重量 430×300×190mm3。约10kg
注: DFDL-SI电缆故障测试仪产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

智能高压电缆故障测试仪

DFDL-SI智能、高压电缆故障测试仪图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 高压电缆故障测试仪

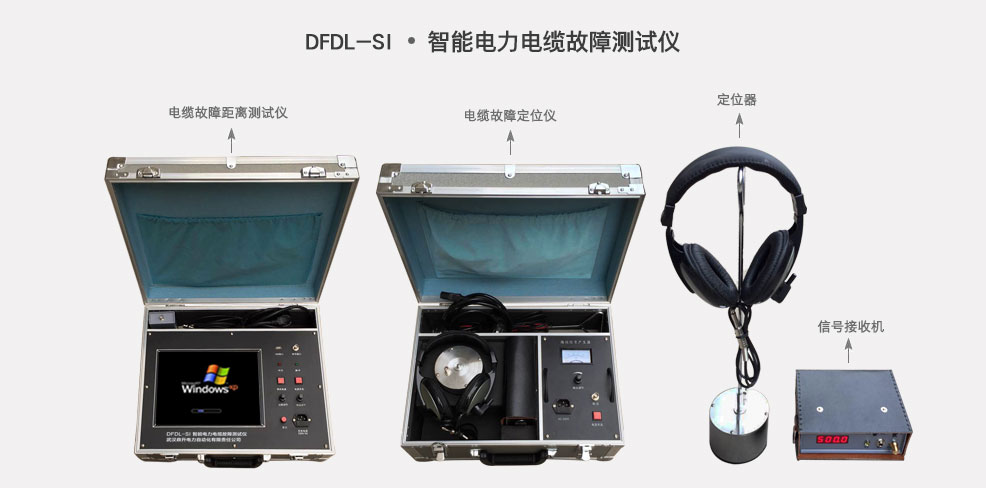

高压电缆故障测试仪—结构图

DFDL-SI智能、高压电缆故障测试仪图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 高压电缆故障测试仪结构图

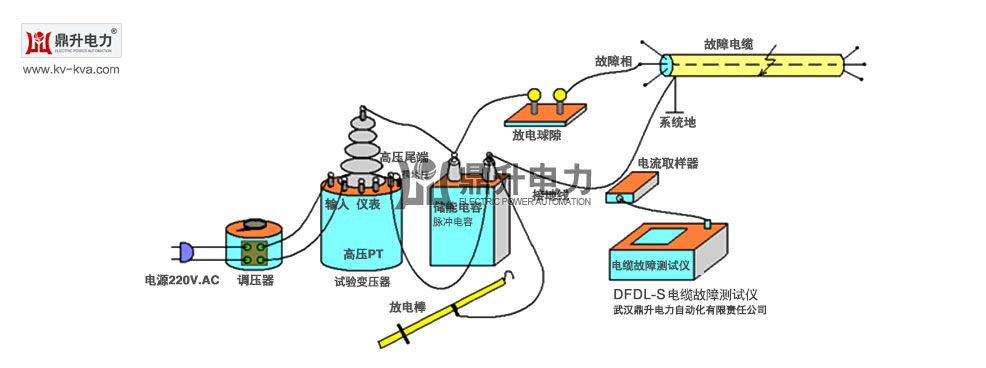

高压电缆故障测试仪——接线图

DFDL-SI智能、高压电缆故障测试仪图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 高压电缆故障测试仪试验接线图

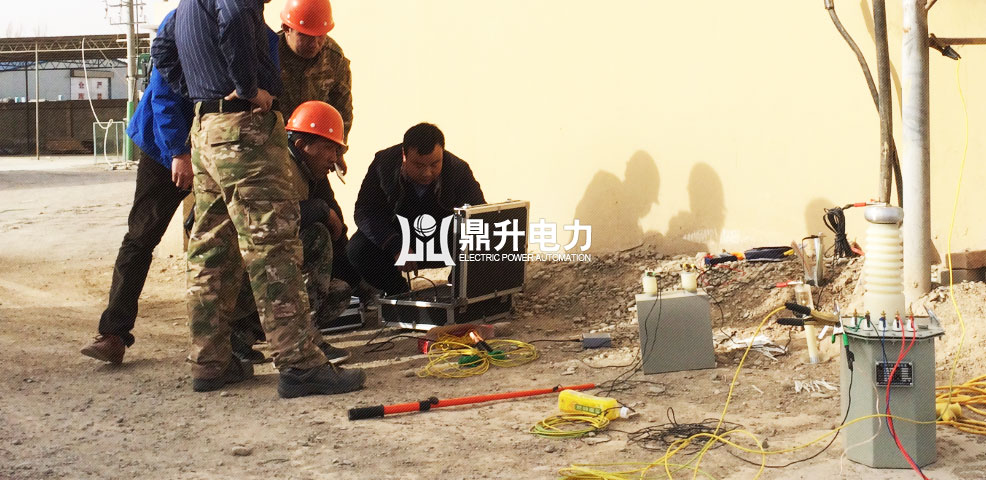

高压电缆故障测试仪——现场试验

DFDL-SI智能、高压电缆故障测试仪图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 高压电缆故障测试仪现场试验

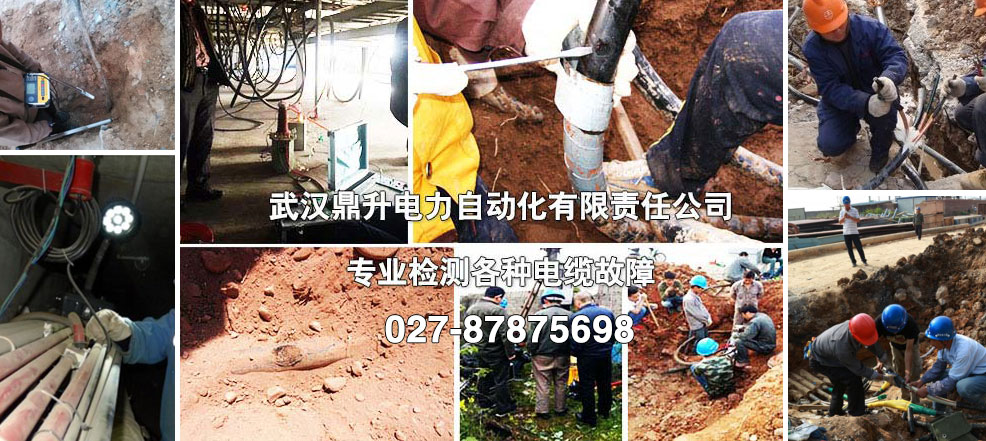

故障电缆检测试验现场

DFDL-SI智能、高压电缆故障测试仪图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 高压电缆故障测试仪试验现场及故障电缆检测现场
