DGCY-H多功能交流采样校验装置

多功能交流采样校验装置用于校验指示仪表、电能表、变送器、交流采样器
标准支持： DL/T826-2002、DL/T448-2002、JJG(电力)01-1994
产品说明书检定证书服务指南
- 该多功能交流采样校验装置输出稳定可靠
- 装置综合误差0.05级，精度高、指标优
- 配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理
本公司产品提供技术指导、三月包换、软件升级、终生维修服务。
- 售前咨询：027-87875698技术咨询：027-87180938

产品系列

交流采样变送器校验仪

型号：DGCY-H
名称：多功能交流采样校验装置、交流采样校验仪、交流采样校验装置、交流采样变送器校验装置、交流采样装置校验仪

DGCY-H多功能交流采样校验仪又称交流采样校验仪、交流采样校验装置、交流采样变送器校验装置、交流采样装置校验仪，交流采样变送器校验装置可手动或自动校验各种指示仪表、电能表、变送器、交流采样器，多功能交流采样校验校验装置标准支持：DL/T826-2002、DL/T448-2002、JJG(电力)01-1994。

DGCY-H多功能交流采样校验装置是鼎升电力根据DL/T826-2002, DL/T448-2002国家电力行业标准，适应各种指示仪表、电能表、变送器、交流采样器测试的需求而研发生产的电力测试仪，DGCY-H多功能交流采样校验装置应用最新科研成果推出的高技术产品，多功能交流采样校验装置引用先进的设计理念，该交流采样校验装置采用强大的DSP数字处理系统及高精度A/D、D/A转换器，结合客户的使用经验，集多年电测测试仪研发之大成，功能强大，表源一体，不需另配标准表即可手动或自动校验广泛的使用于电力试验单位。

交流采样装置校验仪别名

多功能交流采样校验装置、交流采样校验装置、交流采样校验仪、多功能交流采样校验仪、多功能交流采样测试仪、交流采样装置校验仪、交流采样变送检验装置、交流采样及变送器检验装置、变送器检验装置、多功能变送器校验仪、多功能电压电流变送器校验装置、多功能电流变送器校验仪、多功能电压变送器校验仪、多功能功率相位变送器校验装置、多功能功率变送器校验仪、多功能相位变送器校验仪、交流采样装置校验仪、多功能交流采样变送器检定装置、温度变送器校验仪、压力变送器校验仪、多功能交流温度压力变送器校验仪

交流采样装置校验仪功能

1、该交流采样校验装置基于DSP的数字信号合成和数据采集处理技术，使得装置输出稳定可靠
2、该交流采样校验装置综合误差0.05级，精度高、指标优
3、配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理
4、电压、电流量程可根据被试表设定，自动换档
5、大屏幕液晶显示，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作简便，显示内容丰富
6、交流采样校验装置可输出交直流电压、电流，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时，可同时显示一次及二次值，自动计算并显示校验误差，校验结果可存储、预览
7、可设置2~31次谐波输出，方便各类仪表的谐波试验
8、该交流采样校验装置具有外部软件校准功能
9、负载能力强，可直接带1uF电容（100V档）
10、多重保护：电源联动保护、限流保护、自动关闭功放输出等
11、严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好
12、该交流采样校验装置采用德国标准机箱，体积小、重量轻，便于携带

交流采样装置校验仪参数

DGCY-H交流采样校验装置参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

规格

证书

国家第三方计量检定校准证书
出厂质量检测报告
ISO9001:2015质量管理证书

功能参数

交流采样变送器校验仪型号	DGCY-H
交流采样变送器校验仪名称	交流采样校验装置、交流采样校验仪、多功能交流采样校验仪、多功能交流采样测试仪、交流采样装置校验仪

电压	输出量程	基本量程：75mV、25V、100V、250V、600V
		自动量程：15V～600V（可按照要求定制）
	调节范围：0～130% UN
	调节细度：0．002%UN
	最大输出容量：≥20VA/相
电流	交流量程	基本量程：0.1A、1A、5A、25A
		自动量程：0.05A～25A
	直流测试	基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A
		自动量程：20μA～20mA及0.1A～25A
	调节范围	自动量程：0～130%IN(25A档，0～120%)
	调节细度	0．002%IN
	最大输出容量	≥25VA/相
	精度	0．05级
频率	调节范围：40HZ～65HZ
	调节细度：0.01HZ
	调定值精度:±0.01HZ
相位	调节范围：0～359.99°
	调节细度：0.01°
	调定值精度:±0.2°
三相功率精度	0．05级
三相电压对称度	三相四线120°±0.2°	三相三线60°±0.2°
电压电流波形失真度	< 0.3%
谐波分量	2~31次
电压、电流、功率稳定度	≤0.01%(1分钟)
测量精度	0.01级（0～20mA、0～5V）
装置综合误差	0.05%
重量	18kg

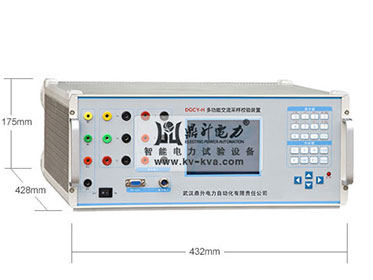

体积	432×428×175
供电电源	220V±10%

注： DGCY-H交流采样校验装置产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知，咨询热线：027-87875698。

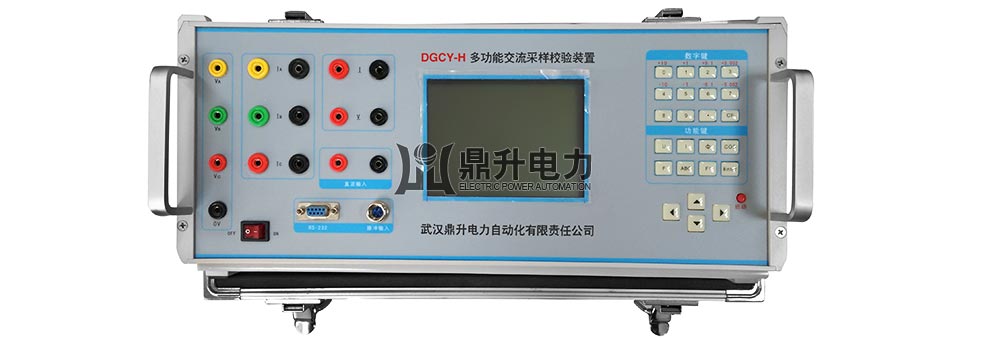

交流采样装置校验仪 - 操作面板

DGCY-H多功能交流采样校验仪操作面板图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。交流采样装置校验仪操作面板

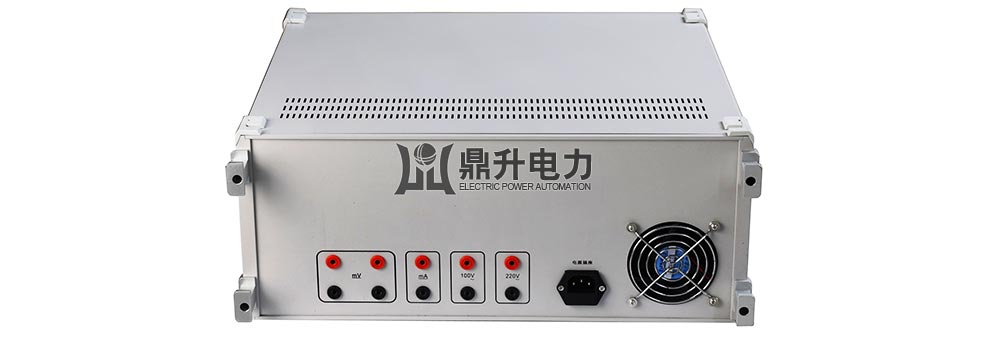

交流采样装置校验仪 - 接线面板

DGCY-H多功能交流采样校验仪接线面板图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。交流采样装置校验仪接线面板

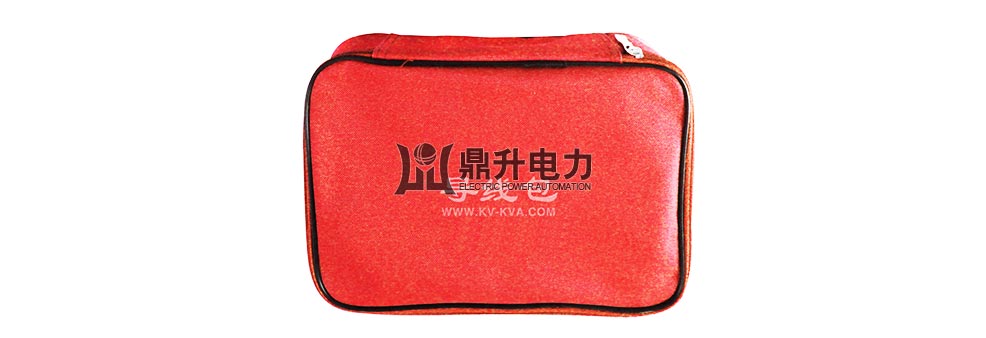

交流采样装置校验仪 - 导线包

DGCY-H多功能交流采样校验仪导线包图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。交流采样变送器校验装置导线包

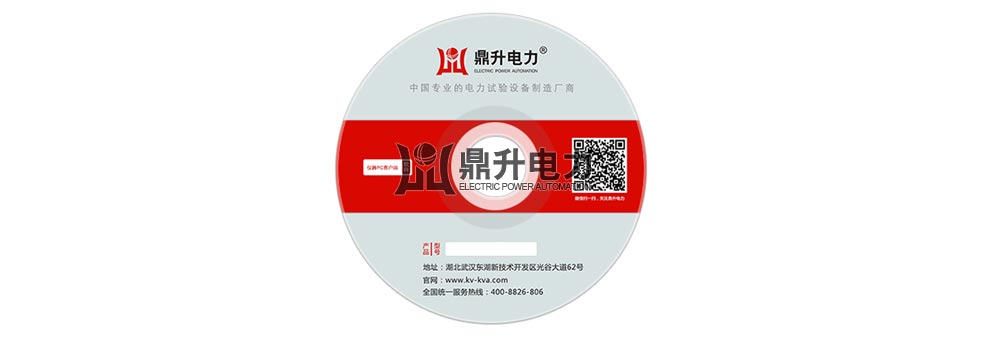

交流采样装置校验仪 - 软件光盘

DGCY-H多功能交流采样校验仪软件光盘图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。交流采样变送器校验装置软件光盘
