DAXZ电缆交流耐压试验装置

  • DAXZ电缆交流耐压试验装置是国内电缆专用便携式变频谐振耐压试验装置,满足国电标准
  • 标准支持:GB50150-2006,DL/T849.6-2004,DL/T596-1996
  • 产品说明书 检定证书 服务指南
    • 电缆交流耐压试验装置,采用SPWM数字式波形发生芯片及IPM模块;
    • 电抗器采用干式环氧浇注,正交非同步固定式载波调制;
    • 交流耐压试验装置由变频电源、励磁变压器、电抗器和电容分压器组成。
  • 本公司产品享受免费技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

串联谐振简介

型号:DAXZ
名称:电缆串联谐振试验装置电缆串联谐振试验电缆串联谐振试验装置交流耐压试验装置电缆耐压试验装置

电缆串联谐振英文名称:Cable Resonance Test System

电缆串联谐振技术说明:DAXZ系列电缆交流耐压试验装置,采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。

电缆串联谐振技术原理: DAXZ系列电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保测试仪稳定和安全。

电缆串联谐振装置构成:DAXZ系列电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

串联谐振别称

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压试验装置、交流耐压试验装置、10kv电缆耐压试验、10kV电缆交流耐压试验、电力电缆交流耐压试验、电缆耐压测试、高压电缆交流耐压试验、高压电缆耐压试验、10kv交联电缆耐压试验

串联谐振功能

1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生
2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运
3、电源采用220V单相电源或380V单电源,方便现场取电
4、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车

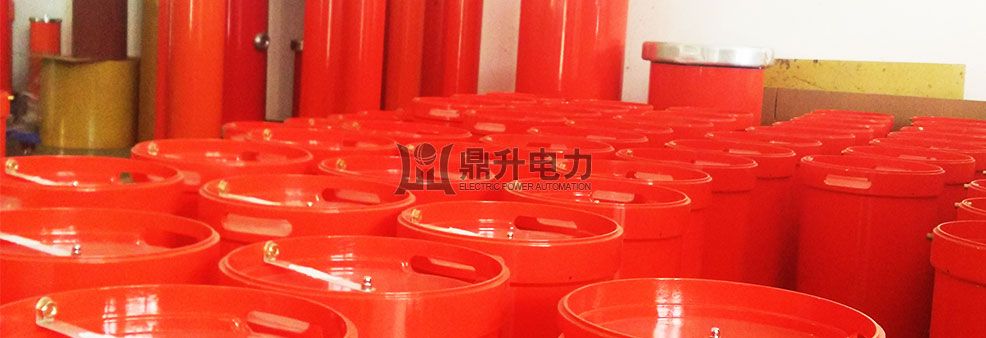

生产图一

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

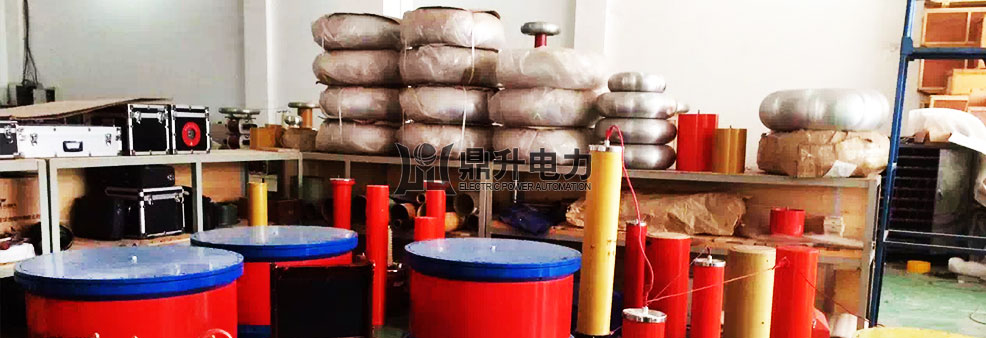

生产图二

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

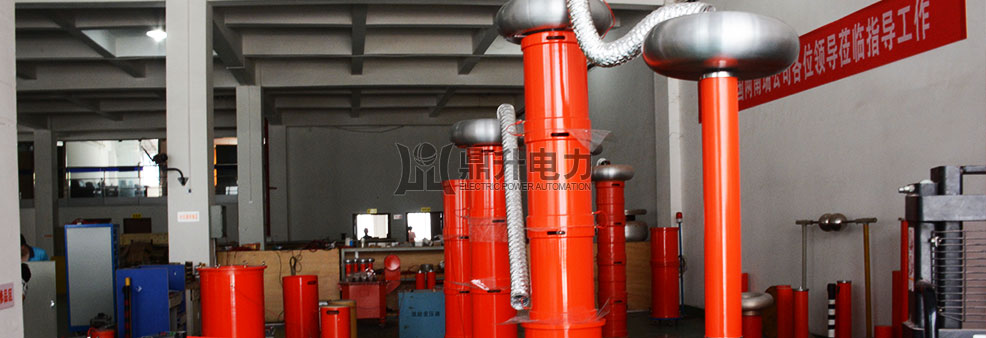

生产图三

DAXZ串联谐振试验装置图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

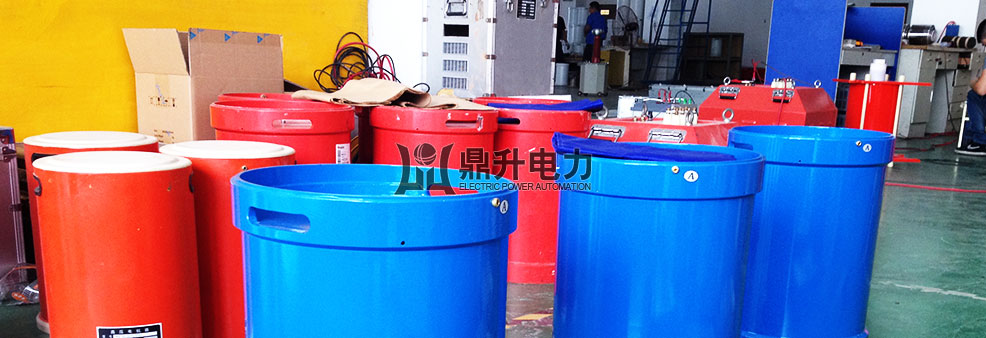

生产图四

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 串联谐振试验装置生产车间

电缆交流耐压试验装置

串联谐振生产车间

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振权威认证

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。

串联谐振工程案例

说明

产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。产品严格按照国际、 国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为校准证书及检定证书样本。
