DGCY-H多功能交流采样校验装置使用方法

  • 多功能交流采样校验装置可手动或自动校验各种指示仪表、电能表、变送器、交流采样器
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

多功能交流采样校验装置操作方法

多功能交流采样校验装置基本操作

(一)多功能交流采样校验装置开机

该机采用了大屏幕液晶汉字显示。在每一屏的最下方都有一行提示条,对当前的操作进行实时提示,因而使用操作极为方便,易于掌握。 开启总电源,屏中会有"Loading??????"字样出现,片刻后液晶屏将显示多功能交流采样校验装置开机界面 主屏幕:
按光标键,光标在各选项之间移动,光标所指项成反显状态,即为选中项。按Enter键或项目对应数字键,均可将进入所选项。
光标在除"装置校验"之外的任何位置,按"9"键,根据提示操作可清除相关已存数据。

(二) 指示仪表

本装置能对各种指示仪表进行校验。校验方法大体可分为三种途径实现,其接线及设置方法见"附二 各种指示仪表校验举例"。
第一种:对一些不能自动校验的表计(如同期表等),则进入本装置的"装置校验",将被试表与标准显示进行比对,通过人工计算得到误差。参量调节见后述的"8.5 装置调校"。
第二种:进入本装置的"指示仪表",可对大多数的表计进行自动校验,直接得到校验误差。
第三种:将装置与计算机联机,通过计算机控制平台,可对各种表计进行手动或自动校验。
通过本装置的自动校验操作如下:
①检查接线正确无误。
注意:Ⅰ 校单相表时,被校表接装置B相输出;
Ⅱ 校三相三线表时,被校表Vb不接装置Vb,接装置0V。

②从主画面进入"指示仪表"校验,则进入下一屏:多功能交流采样校验装置指示仪表界面 在上屏中,按光标键,可任意移动光标。光标所到之处成反显状态,表示可在该处作设置,其操作可根据屏中下方的提示进行。在该屏(在其它屏也一样)中多处有"?"提示符,光标移到有三角形提示符前按"Enter"键,会弹出一个下拉框提供可选择项,按对应为数字键即可选择。再按"Enter"键或根据框中提示操作可关闭该下拉框。
注:在"试验点数"下拉框中,按"ABC"键可循环设定"上升"、或"下降"、或"上升下降",是指可根据你的校验要求"只做上升误差"、或"只做下降误差"、或"上升下降误差全做"。
③如果在上屏中,按Enter键,则可选择被校表类型,如下屏:选择好"校表类型"后,可输入"电压变比"等参数以及"试验点数"等信息。
多功能交流采样校验装置指示仪表类型输入界面 ④在设置完校表参数和表头信息后,按照屏中的提示,按"ABC"键,则可进入下一屏:

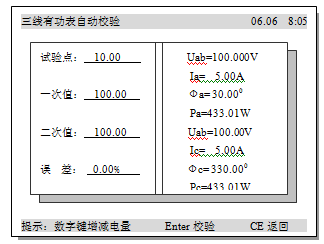

多功能交流采样校验装置三相有功表自动校验界面 在上一屏中,只要按Enter键,即可进行第一个检定点的自动校验。按数字键可调节电量,对准被校表的刻度值,同时在屏中可得到一次标准值、二次标准值及该点误差。继续按Enter键,电量会自动上升到第二个检定点,按数字键可调节电量,对准被校表的刻度值,可得到第二个检定点的一次标准值、二次标准值及误差。同样的方法,继续按Enter键及调节电量,可得到各个检定点的标准值及上升误差。
上升误差校验完后,继续按Enter键,电量会自动上升,稍稍超过最后一个检定的刻度值后,再缓降下来,按数字键调节电量,对准刻度值,即可得到刻点的下降误差。同样的方法继续按Enter键及调节电量,可得到各检定点的下降误差。
单步校验与自动校验相似,不同之处在于检定点的设定可在"试验点"处任意设置,且校验结果不保存。
⑤校验完毕,屏中出现一个误差数据预览表,如下图:
多功能交流采样校验装置三相有功表自动校验完毕误差数据预览表 按照屏中提示操作,可对校验误差进行翻阅浏览、保存。
3电能表
本装置能对各种电能表进行自动或单步校验。具体操作如下:
①检查接线正确无误。
注意:Ⅰ 校单相表时,被校表接装置B相输出;
Ⅱ 校三相三线表时,被校表Vb不接装置Vb,接装置0V。

多功能交流采样校验装置电能表参数输入界面 ②从主画面进入"电能表"校验,则进入下一屏:
在上屏中,移动光标键,在选中"校表类型"后按Enter键,屏中会弹出一个小菜单,供你选择被校表类型;在选中"校表方式"后按Enter键,屏中会弹出一个小菜单,供你选择校表方式(是自动校验还是手动校验)。
如选择"自动校验",在选中"试验点"后按Enter键,屏中会弹出一个小
菜单,供你选择试验点,如下图:
多功能交流采样校验装置电能表参数输入负荷点选择界面 在上屏中,打"√"的表示要校验的点。移动光标键,在原有"√"的点,按Enter键,"√"消失,表示取消该点校验;在原先空白处,按Enter键,则会出现"√",表示该点被选中。
在"启动电流"、"潜动电压"处,根据需要分别设置启动电流和潜动电压的百分数。
多功能交流采样校验装置单相电能表自动校验设置界面 ③设定完后,按ABC键,则开始校表,如下屏:
进入上屏的自动校验屏,电量就会上升至额定值,电表开始预热转动。根据屏中的提示操作,其过程依次是:Ⅰ>对好光电头后,按Enter键,开始自动校验;Ⅱ>电流降至额定电流的10%(降低电表的转速,以免惯性太大,影响对起动试验的判断),屏中出现">>>>>
"表明光电头在捕捉下一个色斑,捕到后,电流会降至前面设定的起动试验电流值开始起动试验;Ⅲ>根据人工判断,按照屏中提示对起动试验结果作出选择;Ⅳ>根据人工判断,按照屏中提示对潜动试验结果作出选择;Ⅴ>
继续校验的话,即可得到第一个检定点的三个误差(第一个误差为粗大误差,在数据保存的时候仅保存误差二和误差三)。校完第一个点后,电量会自动调至第二个检定点,得到该点的三个误差。同样,装置会自动校验你在上屏设定的检定点,直至完毕。
手动校验的情形与自动校验大致相似,不同的是要在上屏"负荷点"及"圈数"处手动设置,且校验结果不保存。
④校验完毕,屏中出现一个误差数据预览表,如下图:
多功能交流采样校验装置单相电能表自动校验误差数据预览表 按照屏中提示操作,可对校验误差进行翻阅浏览、保存。
注:0.05Ib点的误差,在预览时看不到,联机后,可在电能表检定数据中读取。
标准电能常数
本装置常用电能标准常数如下表:
多功能交流采样校验装置常用电能标准常数表 装置面板上的"光电采样"五芯航空插座的定义:
多功能交流采样校验装置面板上的"光电采样"五芯航空插座说明 注:随机配有两根脉冲接口线。中间凸起,内有一芯片的一根用于校验电子式电能表。其中,蓝线为装置的标准低频输出,用于对本装置的电能标准校验。当被校电子式电能表的脉冲为光电隔离输出方式时,红色线接表的"电源"端,黑色线接表的"信号"端;当被校电子式电能表的脉冲为开漏输出方式时,红色线接表的"信号"端,黑色线接表的"地"端。
另一根用于校验电度变送器。其中,蓝线为装置的标准低频输出,用于对本装置的电能标准校验。校验电度变送器时,红色线接电度变送器的"信号"端,黑色线接电度变送器的"地"
另一根用于校验电度变送器。其中,蓝线为装置的标准低频输出,用于对本装置的电能标准校验。校验电度变送器时,红色线接电度变送器的"信号"端,黑色线接电度变送器的"地"端。
