DJDQ-H全自动电容电桥测试仪操作方法

全自动电容电桥测试仪操作方法

一、电容电桥测试仪接线方法　

   电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接(△)。实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。电容电桥测试仪可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

（一）Y形内部联线电容测量

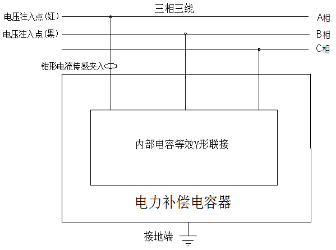

1.Y形联接被试电容A相接线图（1）

1.1.Y形联接A相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；

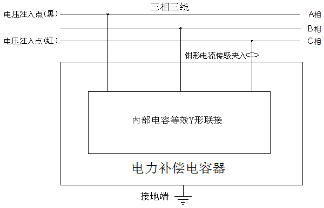

2.Y形联接被试电容C相接线图（2）

1.2Y形联接B相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
  接线图（2）三相Y形B相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、
钳形传感器应套在高压电容器组B相引线上，方可测量，完成后转下一相接线。

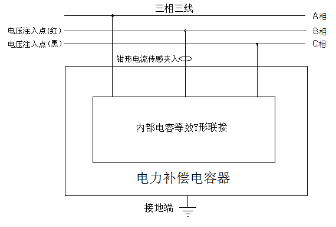

3.Y形联接被试电容B相接线图（3）

1.3Y形联接C相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③钳形电流传感器插在（测量）；接线图（3）三相Y形C相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上，方可测量，完成后转下一相接线。

（二）△形内部联线电容测量接线

2.1.△形联接被试电容A相接线图（4）

2.2.△形联接A相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；

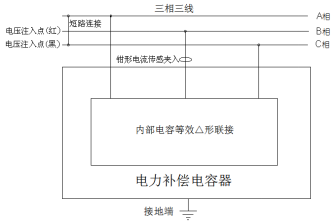

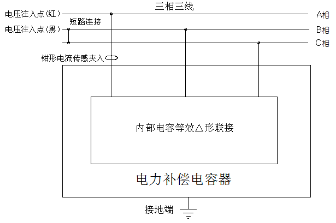

③ 钳形电流传感器插在（测量）；接线图（4）三相△形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接
BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
2.3.△形联接A相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
    接线图（4）三相△形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接
BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
2.4.△形联接B相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
    接线图（5）三相△形B相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上，方可测量，完成后转下一相接线。
2.5.△形联接被试电容C相接线图（6） 2.3△形联接C相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；

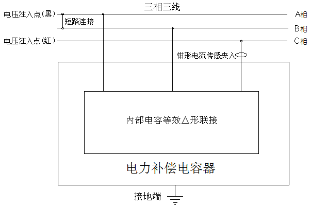

接线图（6）三相△形C相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上，方可测量，完成后转下一相接线。

（三）Yn形内部联线电容测量

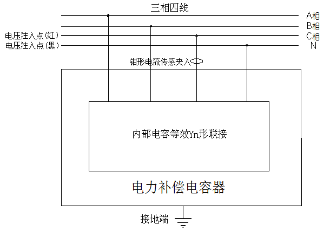

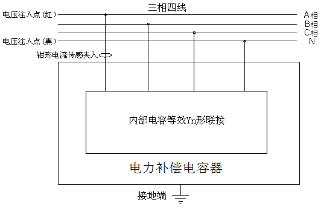

Yn形联接被试电容A相接线图（7）
3.1 Yn形联接A相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
接线图（7）三相四线Yn形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧
钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

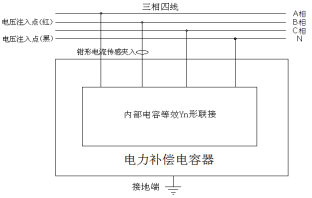

Yn形联接被试电容B相接线图（8）
3.2Yn形联接B相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
接线图（8）三相四线Yn形B相测量接线方法；
   测量线由仪器测量输出端对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧
钳形传感器应套在高压电容器组B相引线上，方可测量，完成后转下一相接线。
Yn形联接被试电容C相接线图（9）
3.3Yn形联接C相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
    接线图（9）三相四线Yn形C相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧
钳形传感器应套在高压电容器组C相引线上，方可测量，完成后转下一相接线。

（四） Ⅲ形内部联线电容测量

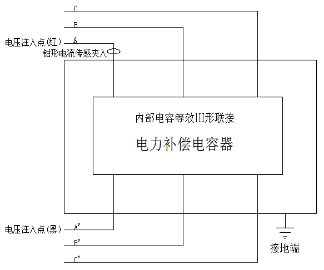

Ⅲ形联接被试电容接线图（10）
4.1 Ⅲ形联接A、B、C相接线：
电容电桥测试仪面板接线：
① 黑色测量线插在（输出）；
② 红色测量线插在（电容）；
③ 钳形电流传感器插在（测量）；
    接线图（10）三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A'线上，然后将电流测量线插在仪器接口上拧紧、
钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线，B、C相依次移动接线相同。

（五）电感电抗测量 Ⅲ形内部联线电容测量

电感、电抗器测量：
电容电桥测试仪面板接线
① 黑色测量线插在（输出）；
② 红色测量线插在（电感）；
③ 钳形电流传感器插在（测量）；
   接线图（11）电感电抗测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排一端上、黑色夹子夹在另一端上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在电抗器引线上方可测量，完成后转下一接线。
被试电感电抗接线图（11）
