DKWS-SSF6智能微水测量仪操作方法

  • 该智能微水测量仪|微水仪用于测量SF6气体中微量水分含量的高精度智能型仪器
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

SF6智能微水测量仪操作方法

SF6智能微水测量仪操作方法

1.1.液晶显示说明

    SF6智能微水测量仪采用4.7寸高分辨率真彩触摸式液晶显示器,即使在强烈日光下也能清晰显示。点击触摸屏按键即可完成参数设置、数据保存等操作,试验结果均显示在LCD屏上全中文操作界面,图形清晰、美观,易于操作。

1.2.连接SF6设备

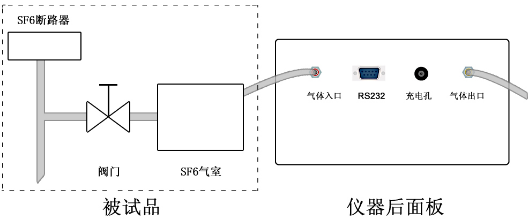

按图4所示连接方法正确连接仪器的进气管和出气管。
SF6智能微水测量仪正确连接进气管和出气管连接方法图图4 正确接线注意:①按图4正确连接测量管道,不要将进气管和出气管接反;②进气管和SF6设备的螺母接头要用扳手拧紧;③出气管另一端应指向下风方向,或用专门的设备收集废气。

1.3初始化

打开SF6智能微水测量仪电源开关,SF6智能微水测量仪进入初始化自校验过程,如图5所示。

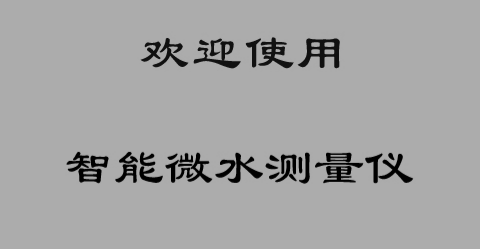

SF6智能微水测量仪初始化界面图5 初始化

1.4检查电量

    初始化完成后,请查看液晶屏右下角显示的电池电量,如图6所示。如果电量显示低于20%,请插上充电器充电后继续使用。本仪器支持充电过程中使用。
一台设备测量后,关闭测量管道上的针型阀和微水仪上的调节阀。将转接头从SF6电气设备上取下。如果需要继续测量其他设备,按照上面步骤继续测量下一台设备。
SF6智能微水测量仪检查电量界面图6 检查电量

1.5.主界面

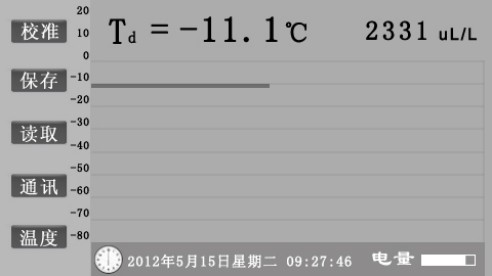

开机后经过3秒钟仪器自动进入微水主界面,如图7所示。
SF6智能微水测量仪主界面图7 主界面    主界面左边一列为触摸按键,包括"校准"、"保存"、"读取"、"通讯"、"温度"等按键,用户可根据需要选择不同的按键;主界面上方实时显示SF6气体的露点值和体积比;中间部分将动态显示露点测量曲线;下方是时钟、电池电量显示。

1.6.开始测量

    进入主界面后SF6智能微水测量仪自动开始测量,测量曲线将在液晶屏上实时显示。旋转面板上"干燥-测量"手柄至"测量"位置,逆时针调节流量调节旋钮,把流量调节到0.6L/min左右,开始测量SF6露点值,如图7所示。
    SF6智能微水测量仪在测量过程中可以同时显示露点值、体积比和测量曲线,主界面上方第一个数据是"露点值",单位是℃;第二个数据是"体积比",单位是uL/L,意义与ppmV相同 说明:①旋转"干燥-测量"手柄时不要用力过猛,稍微用力至有阻力即可;②为了节约测量时间,可在测量前对气室吹扫换气,时间大约3-5min;③如果屏幕上的动态测量曲线已经完全成一直线,说明数据已经稳定,即可读取数据;④在"测量"过程中,不要进行任何按键操作,以尽快完成测量,节约用气,节省测量时间;⑤一个样品测量完毕,请先将"干燥-测量"手柄旋转至"干燥"位置后,才能再接入下一个样品继续测量。在此过程中不必关闭电源,直接切换被检测气体即可;⑥所有样品测量完成后一定要将"干燥-测量"手柄旋转至"干燥"位置,使传感器一直处于干燥状态,以利于下一次测量;⑦一般性的气体可以直接排放到大气中,对于有毒、易燃易爆及贵重气体应作妥善处理;⑧所有设备测量结束后关闭露点仪电源。

1.7.露点校准

本机为用户开放了自校准功能,用户若具备标准气体,可以自行进行传感器校准。
单击"校准"按键即可进入"露点校准"界面,"露点校准"界面如图8所示。

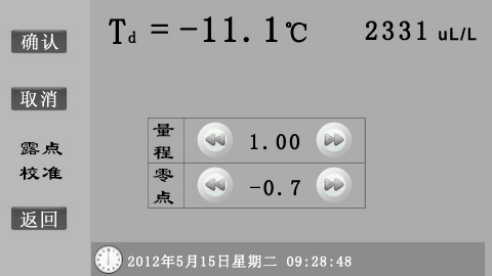

SF6智能微水测量仪露点校准界面图8 露点校准     点击左右箭头按键即可输入"量程"和"零点"数据,点击"确认"将新的校准系数保存在仪器中,以后SF6智能微水测量仪将按照新系数计算露点值;点击"取消", "量程"和"零点"数据恢复为SF6智能微水测量仪之前保存的数据;点击"返回",返回到主界面。

1.8.保存

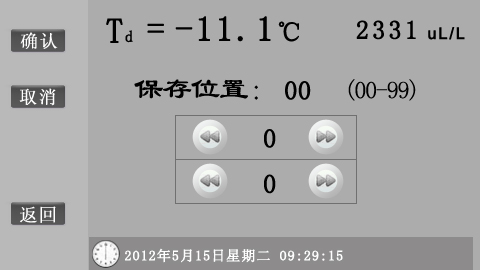

单击"保存"按键即可进入"保存"界面,"保存"界面如图9所示。 SF6智能微水测量仪保存界面图9 保存
点击左右箭头按键可以选择数据保存位置,本仪器最多可以保存100条数据。保存位置选择完毕,点击"确认"即可将数据保存到SF6智能微水测量仪中;点击"取消",保存位置恢复为"00";点击"返回",返回到主界面。

1.9.读取

单击"读取"按键即可进入"读取"界面,"读取"界面如图10所示。

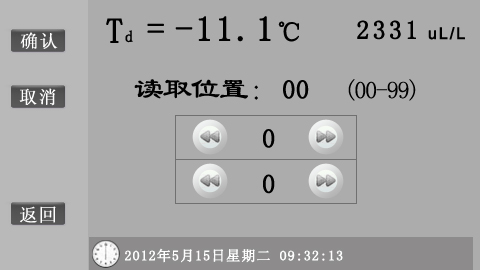

SF6智能微水测量仪读取界面图10 读取 点击左右箭头按键可以选择要读取数据的位置,点击"确认"即可显示SF6智能微水测量仪中该位置保存的数据。继续选择要读取数据的位置,点击"确认"后即可显示下一条数据。点击"返回",返回到主界面。

1.10.通讯

单击"通讯"按键即可进入"通讯"界面,"通讯"界面如图11所示。

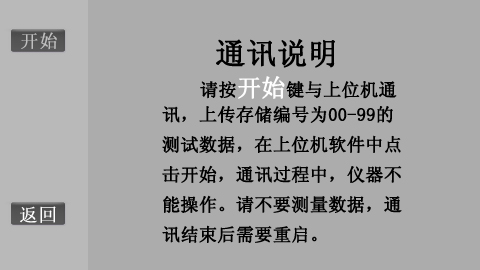

SF6智能微水测量仪通讯界面图11 通讯 将随机附带的RS232串口数据线一端接入仪器后面的RS232接口,另一端接入计算机串口,点击"开始",使用随机附带的上位机软件,即可实现仪器与计算机的通讯。详细操作请参考"八、软件操作"部分。

1.11.温度

单击"温度"按键即可进入"温度"界面,"温度"界面如图12所示。

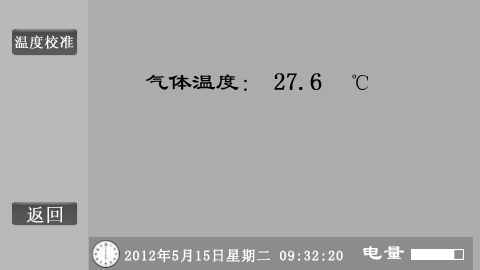

SF6智能微水测量仪温度界面图12 温度 界面上显示当前温度值。点击"温度校准",仪器进入"温度校准" 界面,如图13所示。

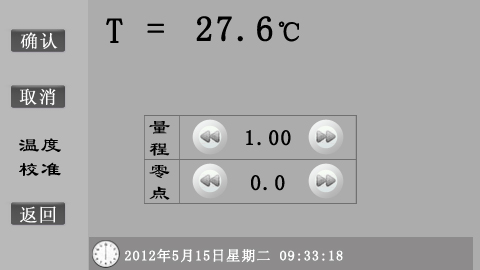

SF6智能微水测量仪温度校准界面图13 温度校准 温度校准与露点校准的操作方法一样,在此不再赘述。

1.12.时间校准

单击时钟图标即可进入"时间校准"界面,"时间校准"界面如图14所示。

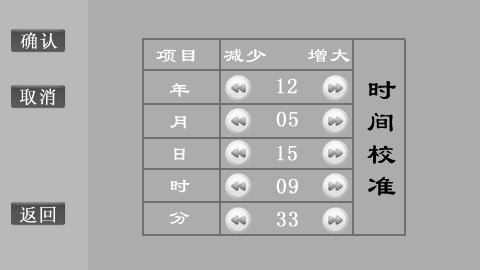

SF6智能微水测量仪时间校准界面图14 时间校准 时间校准与露点校准的操作方法一样,在此不再赘述。
