DKFJ-H SF6气体分解产物分析仪使用操作方法

SF6气体分解产物分析仪操作方法

一、SF6气体分解产物分析仪测量方法

SF6气体分解产物分析仪高度智能化，开机后将被测气体引入仪器，调节合适流量(0.35L/min)，选择光标"即时测量"菜单后按"确认"键进入测量过程。测量时间大约2-3分钟，具体步骤如下：

（一）即时测量

（1）将被测设备的SF6气体通过随SF6气体分解产物分析仪提供管道的快速接头插入仪器进气口，打开管道阀门并调节仪器流量阀至合适流量(0.35L/min左右)。
（2）打开电源后，系统会进行2分钟自校准过程。自校准结束后，显示主菜单。
（3）在主菜单上，用""键、""键移动光标到"即时测量"，按"确认"键进入测量中。
SF6气体分解产物分析仪即时测量菜单选择图图5 测量菜单被测气体同时进入两检测器，在LCD上每隔1秒显示被测气体中的SO2和H2S的实时浓度，大约2-3分钟数值稳定后，可以进行保存操作，保存操作见2节。
SF6气体分解产物分析仪测量中图图6 测量中（4）一台设备测量结束后，关闭SF6气体分解产物分析仪流量阀及管道阀门，卸下导气管，连接其他SF6电气设备进行测量，此时不要关闭仪器电源。
（5）所有SF6电气设备检测关闭电源，把管道及附件整理好装箱。

（二）传输数据

传输数据通过RS232接口传输到电脑中，客户端(电脑)采用超级终端。过程为：
(1)开始->所有程序->附件->通讯->超级终端
(2)配置，如图所示
SF6气体分解产物分析仪传输数据输入名称图图8 输入名称 SF6气体分解产物分析仪传输数据选择串口图图9 选择串口 SF6气体分解产物分析仪传输数据串口属性图图10 串口属性（串口属性为：波特率：9600，数据位：8，校验位：None；停止位：1，流控制：None。）
（3）SF6气体分解产物分析仪进入查看记录操作时候按"确认"键后选择"传输数据"菜单后按"确认"键。

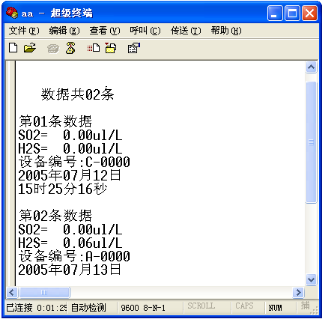

SF6气体分解产物分析仪上传数据图图11 上传数据这时你可以进行数据处理操作。

（三）打印数据

打印机为选配。通过SF6气体分解产物分析仪的RS232接口与微型针式打印机相连接。
在查询记录时按"确认" 或者测量时按"确认"可以选择打印操作。

二、充电

SF6气体分解产物分析仪选用4000mAh高性能锂电池。充电器额定输出为500mA。将充电器接入仪器后面板上的充电座，介入220V交流电后，当电池电压接近额定之后，充电电流自动减小，此时充电指示灯由红色变为橙色，连续充电12小时便可充满，一般可满足联系工作10小时以上。
