DLCD-H蓄电池充电机使用方法

智能便携式充电机操作方法

蓄电池充电机功能操作

开机：打开电源开关，稍作等待或按"确认"键进入该蓄电池充电机主界面。主界面如下：

（一） 蓄电池充电机电池活化

在蓄电池充电机主界面中，可通过←/→键移动光标选中电池活化选项后，按【确认】键进入。

1.活化设置界面

在活化设置界面中，可通过移动←/→键移动光标选择所需要的项目，同样的方法修改循环次数（次数不大于10），以及放电下限电压和充电上限电压。活化设置界面如下：
移动←/→键选择执行或返回。执行进入下级菜单，返回回到上级菜单。
按【确认】键执行所选项目，按【返回】键直接返回上级菜单，效果同执行返回。

2.第N次循环活化充放电设置

活化设置界面如下：

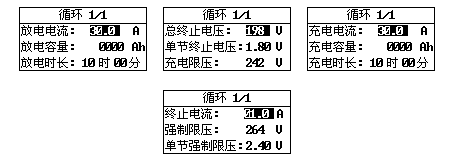

在活化第N次设置界面中，可通过←/→键移动光标选择所需要的项目。移动光标选中放电时间选择项后，进行修改(循环中充电、放电时间不应大于18小时,所有循环时间总和不大于100小时)。同样方法修改电流（放电电流）、充电时间、电流（充电电流）。
设置好第一次循环参数后，移动光标选择执行，按【确认】键，进入第二次循环的参数设置界面（同上）。

3.蓄电池充电机活化执行过程

完成N次活化设置后，进入活化充(放)电状态指示界面。
先是活化放电指示，内容有电池电压、放电电流、已放电时间、循环次数；后为活化充电指示内容有电池电压、充电电流、已充电时间、循环次数。执行过程中，按【取消】键可以中断活化，返回上级菜单。
活化放电准备界面：
活化放电中界面：
活化放电完成恢复中界面：
活化充电准备界面：
活化充电中界面：
活化充电完成恢复中界面：

（二） 电池放电

1. 电池放电设置

在蓄电池充电机主菜单中，通过↑/↓方向键移动光标选中电池放电选项后，按【确认】键进入电池放电功能选择界面，界面如下：
在电池放电参数设置界面中，通过↑/↓方向键选择要设置的项目，通过←/→方向键修改被选择的项目。电池放电要设置的参数共有电池组类型、电池类型、电池数量、放电电流总终止电压、单节终止电压、放电容量、放电时间、电池极性。其中，电池类型有2V、4V、6V、12V四种选择。电池数量被测电池组实际电池个数（当不用无线采集盒监测单节电池时，电池数量设为0即可）。放电电流是设定电池放电工作电流（设置范围0-30A）。终止电压是电池组电压终止值。单节终止电压是电池组中个单节电池电压的终止值（这两个终止电压设置一般是电池标称电压的0.9倍）。放电容量是电池组可放出容量的终止值。放电时间是本次放电时间长度。
当设置完放电参数后，按确认键弹出一个确认对话框。界面如下：
再次按下确认键，就会进入放电状态，按返回键则退回到参数设置界面。如果测试仪内部存储空间不够，
则会弹出 "存储空间不够，是否删除数据？"的对话框，界面如下：
如果用户需要保存蓄电池充电机放电数据，则按返回键退出，在数据管理中把存储记录转存到U盘中，在删除数据即可！如果不需要保存数据，则直接按确认键，系统自动删除完数据后进入到放电状态。

2. 蓄电池充电机电池放电过程

完成放电设置并按【确认】键执行后，进入准备放电状态指示界面，界面如下：
进入开始放电状态指示界面
进入到放电界面后，测试仪1分钟后才会开始放电，主要是为了在放电前先测量各电池电压，以便让测试人员了解这组电池的状况。放电结束后也会在多测1分钟，以便了解各电池电压恢复状况。
在电池放电界面中，电池容量是已放出的电池组的容量，电压是电池组总电压，电流是实际放电电流，最低电池电压是指在放电过程中电压最低的电池，第16号电池的电压最低，为1.9V。
在此界面下，按下↓方向键可以查看各单体电池电压的数据。界面如下：
按↑/↓方向键，可以查看其他各电池的电压。当查看到所有电池电压数据，在按↓方向键则会显示所有电池电压中最低的6个电池电压的数据极其电池号，界面如下：
按↑/↓方向键，可以查看放电设置的参数。当查看到6个电池电压的数据极其电池号后，再按↓方向键则会显示设置的参数，界面如下：
在放电过程中，按↑/↓方向键来切换这些界面显示。
放电过程中，如果有分机在放电过程中出现故障会给出提醒，例如1号机故障，就会出现如下界面：
此时，按↑/↓方向键来切换到如下界面些界面显示：
当有分机故障时按左键可弹出以下界面：
选择正确的备用分机号和故障分机号，按确定键就可以在放电过程中更换分机。

（三） 电池充电

蓄电池充电机电池充电设置

在蓄电池充电机主菜单中，通过↑/↓方向键移动光标选中电池充电选项后，按【确认】键进入电池充电功能选择界面，界面如下：
在电池充电参数设置界面中，通过↑/↓方向键选择要设置的项目，通过←/→方向键修改被选择的项目。电池放电要设置的参数共有电池组类型、电池类型、电池数量、充电电流充电电压、终止电流、充电容量、充电时长、总电压高限、单节电压高限、电池极性。其中，电池类型有2V、4V、6V、12V四种选择。电池数量被测电池组实际电池个数（当不用无线采集盒监测单节电池时，电池数量设为0即可）。充电电流是设定电池充电工作电流（设置范围0-30A）。单节电压高限是电池组中个单节电池电压的终止值（单节电压高限设置一般是电池标称电压的1.1倍）。充电时间是本次充电时间长度。
当设置完充电参数后，按确认键弹出一个确认对话框。界面如下：
再次按下蓄电池充电机确认键，就会进入充电状态，按返回键则退回到参数设置界面。
