DLCT-H充电机特性测试仪使用方法

充电机特性测试仪操作方法

1、充电机特性测试仪功能操作

主菜单：

图4-1 主菜单

2、综合测试

综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、纹波系数。使用的按钮如下：
X：退出测试。
开始：参数设置后，开始测量。
列表：以列表方式显示测量结果。
趋势：以趋势方式显示测量结果。
概要：显示主要测量参数。
保存：保存当前测量结果。
终止：终止当前测量。
在插有U盘的时候，可保存图片。

（一）仪表编号设置

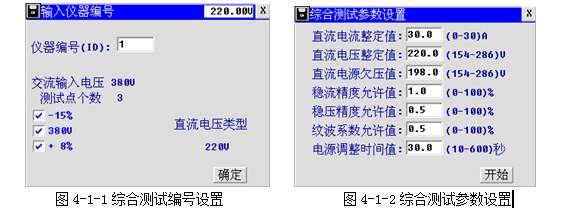

开始新的测量之前需对图4-1-1界面中的参数进行选择性设置。
编号（ID）为被测直流电源的编号。
默认交流输入电压为380V，且不可更改。
测试点个数会根据选择测试点电压个数而变化。
直流电压类型为要测试的直流电源类型。

（二）参数设置

开始测量之前需对图4-1-2界面中的参数进行设置。
直流电流整定值：做此项测试时，被测试的直流电源系统所需的负载，用户只需输入电流值，程序只动计算出负载电阻值，并将其接通。范围0A至30A。
直流电压整定值：被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一值，缺省值为220V，范围154V至286V。
直流电源欠压值：指直流电源系统的欠压值。缺省值为198V。
稳流精度允许值：指直流电源系统出厂时规定值。缺省值为1%。
稳压精度允许值：指直流电源系统出厂时规定值。缺省值为0.5%。（行标、国标）
纹波系数允许值：指直流电源系统出厂时规定值。缺省值为0.5%。（行标、国标）
电源调整时间值：指直流电源系统的响应时间。
点击开始键，开始测试。

（三）充电机特性测试仪概要显示

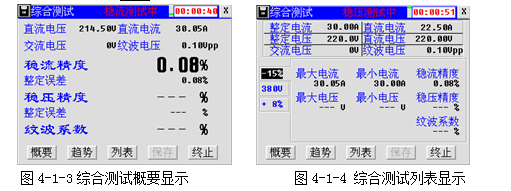

点击概要键，以概要方式显示结果，如图 4-1-3。第一行从左到右依次为直流电压和直流电流，第二行从左到右依次为交流电压和纹波电压。第三行为稳压精度，第四行为稳流精度，第五行为纹波系数。如果某一稳压精度、稳流精度或纹波系数超出了规定值，系统会用红色显示该值以提示用户。界面上中部显示当前测量状态，界面右上角显示当前测量持续时间。

（四）充电机特性测试仪列表显示

点击列表键，以列表方式显示结果，如图 4-1-4。第一行从左到右依次为整定电流和直流电流，第二行从左到右依次为整定电压和直流电压，第三行从左到右依次为交流电压和纹波电压。第四行从左到右依次为电压最大值、电压最小值和稳压精度，第五行从左到右依次为电流最大值、电流最小值和稳流精度，第六行从左到右依次为稳压纹波系数和稳流纹波系数。如果某一稳压精度、稳流精度或纹波系数超出了规定值，系统会用红色显示该值以提示用户。界面左部的电压为调压器调节电压。

（五）充电机特性测试仪趋势显示

点击趋势键，以趋势图方式显示结果，如图 4-1-5。从上到下依次为直流电压趋势数据和直流电流趋势数据。趋势图曲线从左侧逐步形成，趋势图基准线上的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。 图4-1-5综合测试趋势显示

（六）终止测量

点击充电机特性测试仪终止键即可中指当前测量。

（七）保存数据

测试完成后会弹出对话框询问是否要保存数据。点击确定键即可保存数据，点击取消键不保存数据，同时保存键变为启用状态可随时点击保存键保存当前测量数据。测试过程中不允许保存数据。

（八）保存屏幕

在插入USB盘，并且当前无对USB盘的操作时，可点击屏幕左上角的 图标，将当前屏幕保存到USB盘。

3、稳压测试

按照DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》规定，交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度
使用充电机特性测试仪的按钮如下：
X：退出测试。
开始：参数设置后，开始测量。
列表：以列表方式显示测量结果。
趋势：以趋势方式显示测量结果。
概要：显示主要测量参数。
保存：保存当前测量结果。
终止：终止当前测量。
在插有U盘的时候，可保存图片。

（一）趋势显示

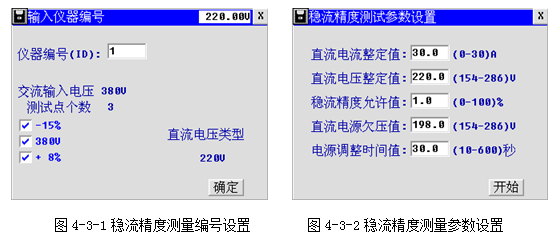

仪表编号设置

开始新的测量之前需对图4-2-1界面中的参数进行选择性设置。
编号（ID）为被测直流电源的编号。
默认交流输入电压为380V，且不可更改。
测试点个数会根据选择测试点电压个数而变化。
直流电压类型为要测试的直流电源类型。
设置完成后点击确定键进入综合测试参数设置界面。

（二）参数设置

开始测量之前需对参数进行设置。
直流电流整定值：做此项测试时，被测试的直流电源系统所需的负载，用户只需输入电流值，程序只动计算出负载电阻值，并将其接通。范围0A至30A。
直流电压整定值：被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一值，缺省值为220V，范围154V至286V。
稳压精度允许值：指直流电源系统出厂时规定值。缺省值为0.5%。（行标、国标） 电源调整时间值：指直流电源系统的响应时间。
点击充电机特性测试仪开始键，开始测试。

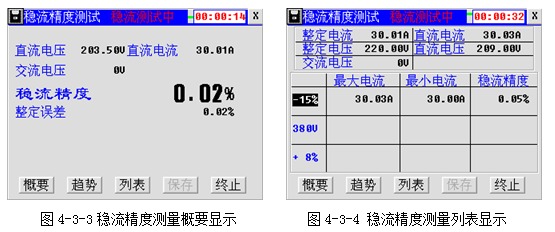

（三）概要显示

点击概要键，以概要方式显示结果，如图
4-2-3。第一行从左到右依次为直流电压和直流电流。第二行为交流电压。第三行为稳压精度。如果稳压精度超出了规定值，系统会用红色显示该值以提示用户。界面上中部显示当前测量状态，界面右上角显示当前测量持续时间。

（四）列表显示

点击列表键，以列表方式显示结果， 第一行从左到右依次为整定电流和直流电流，第二行从左到右依次为整定电压和直流电压，第三行为交流电压。第四行从左到右依次为电压最大值、电压最小值和稳压精度的标题，标志下面出现的数据与标题一致。如果某一稳压精度超出了规定值，系统会用红色显示该值以提示用户。界面左部的电压为调压器调节电压

（五）趋势显示

点击趋势键，以趋势图方式显示结果，从上到下依次为直流电压趋势数据和直流电流趋势数据。趋势图曲线从左侧逐步形成，趋势图基准线上的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。
