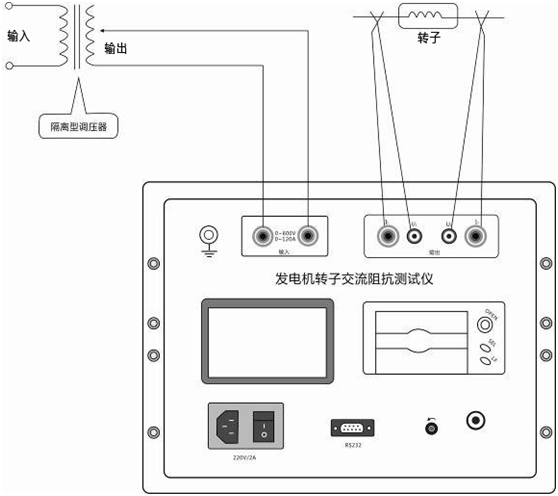

1.按下图（图2）接线
图2. 转子交流阻抗试验接线图 2、接线无误后接通"工作电源开关"，发电机转子交流阻抗测试仪经自检后屏幕显示主菜单。

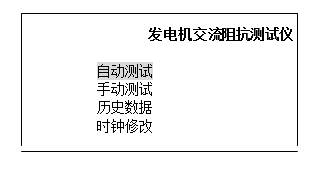

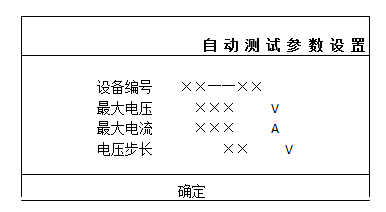

3、用光标选定"自动测试"按"确认"键进入，进入后屏幕显示"自动测试参数设置"界面。
其中：设备编号?D?D是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
电压步长?D?D是指在以电压为基准进行各参数数据采集时，每次采集数据之间的间隔电压数值的大小；范围（5～50 V）。
最大电压?D?D是指试验中需要测试的最大电压值，范围（0～600V），其设定值的1.1倍为仪器默认的过压保护动作值。
最大电流?D?D是指试验中需要测试的最大电流值，范围（0～120A），其设定值的1.1倍为仪器默认的过流保护动作值。
提示：光标有两种模式："?"为选择模式，用来选择某一数据或功能；"?z" 为修改模式，用来修改选中的数据大小。
发电机转子交流阻抗测试仪每次最多能测试50组数据，当最大电压与电压步长之比大于50时，仪器将判断参数设置无效

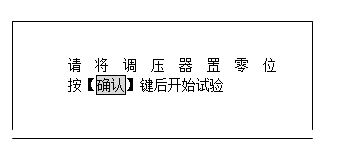

4、根据试验需要将以上参数设置好，移动光标选择"确认"后再按下"确认"键，屏幕提示：

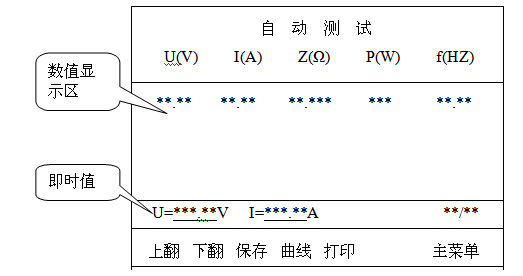

5、按"确认"键后试验开始，屏幕显示自动测试界面：
6、在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕。此时应迅速将调压器回零。
提示：当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时，仪器的保护电路都将动作，切断测试回路。
7、也可以移动光标选择"曲线" 按"确认"键，将屏幕显示切换到曲线坐标界面下进行测试操作。（曲线坐标的大小是根据试验设置的参数大小对应自动生成）。

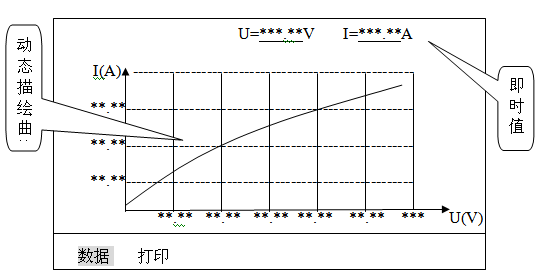

在曲线坐标界面下仪器自动测量采集并动态描绘所有测试点，生成一条点状曲线（点状曲线有助于查找对应的电流、电压值）。直至到最大设定电压或电流值，发电机转子交流阻抗测试仪发出提示音，提示数据采集完毕。此时应迅速将调压器回零。
调压器回零后，移动光标可随意选择在"数据"和"曲线"两个界面下查看测试结果；在"数据"界面下移动光标选择"打印"并按"确认"。发电机转子交流阻抗测试仪将打印"交流阻抗测试告"；在"曲线"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗特性曲线"。
1. 按图2接线。
2. 接线无误后接通"工作电源开关"，发电机转子交流阻抗测试仪经自检后屏幕显示主菜单。

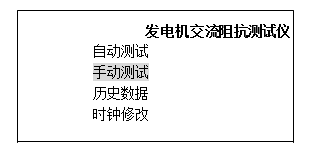

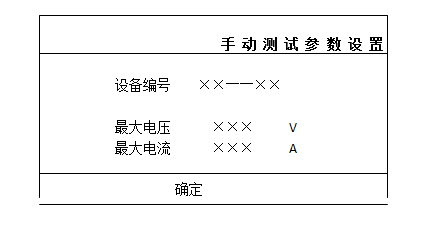

3．移动光标选定"手动测试"按"确认"键进入，进入后屏幕显示"手动测试参数设置"界面。
其中：设备编号?D?D是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
最大电压?D?D是指在试验中需要测试的最大电压值，范围（0～600V），其设定值的1.1倍为仪器默认的过压保护动作值。
最大电流?D?D是指在试验中需要测试的最大电流值，范围（0～120A），其设定值的1.1倍为仪器默认的过流保护动作值。
提示：光标有两种模式："?"为选择模式，用来选择某一数据或功能；"?z" 为修改模式，用来修改选中的数据大小。

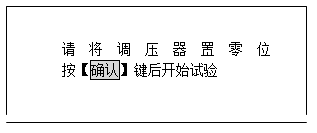

4．根据试验需要设置以上各参数，按"确认"键，屏幕提示：

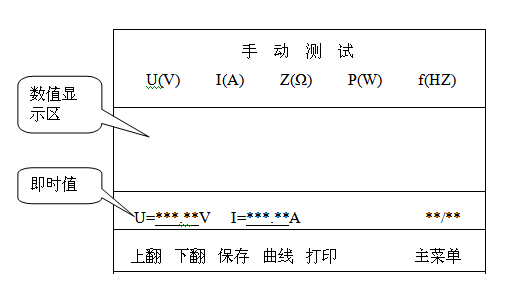

5．按"确认"键后试验开始，屏幕显示手动测试界面： 6．在此界面下调节调压器升压，当即时值出现需要的电压（或电流）测试点时按"确认"键仪器将自动采集、显示一组在此测试点下各参数的测量数据；以此类推……直至将所有需要的测试点测试完毕，然后将调压器回零。
提示：当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时，仪器的保护电路都将动作，切断测试回路。
7．调压器回零后，移动光标可随意选择在"数据"和"曲线"两个界面下查看测试结果；（曲线坐标的大小是根据试验设置的参数大小对应自动生成）在"数据"界面下移动光标选择"打印"并按"确认"，仪器将打印"交流阻抗测试报告"；在"曲线"界面下移动光标选择"打印"并按"确认"，仪器将打印"交流阻抗特性曲线"。
1. 在主菜单下移动光标选择"历史数据"，按"确认"键，仪器将显示所有保存的历史数据（以时间先后为序）。
2. 根据试验的时间和设备编号，移动光标选择"上翻"或"下翻"来查找需要的历史数据，找到后用光标选中并按"确认"键，仪器将显示此次试验的所有测试数据和特性曲线。在"数据"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗测试报告"；在"曲线"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗特性曲线"。
1．在主菜单下移动光标选择"修改时钟"，按"确认"键，发电机转子交流阻抗测试仪将显示"修改时钟"界面。
2．用旋转鼠标移动光标选择修改对象，选中后按"确认"，再用旋转鼠标修改数据大小，修改完毕后按"确认"。
3．全部修改完毕后移动光标选择"确认"按下"确认"键，发电机转子交流阻抗测试仪将按新时钟计时。
1．安装软件
首次使用前应先安装EDHNZ型专用应用软件，方法如下：打开计算机Win95以上操作系统安装环境下，将随机EDHNZ型应用软件驱动光盘插入光驱--并运行光驱，双击"SET UP"图标，在新生成的对话框中单击"下一步"（Next）……直到"完成"（Finish）。计算机自动EDHNZ型应用软件安装到磁盘上，并在桌面上自动生成快捷方式图标。
2．数据下载和编辑测试报告
将主机上RS232接口与计算机上对应的接口相连接，打开测试仪主机工作开关，屏幕显示主菜单。在计算机桌面上，双击DMFZ-H型应用软件图标运行应用软件，自动进入数据下载和编辑报告环境，按照显示界面窗口的中文提示进行操作即可。
1．发电机转子交流阻抗测试仪使用前，应认真阅读产品使用说明书，掌握正确的使用方法。
2．试验时正确接线。在检查接线正确无误、联接可靠后方可通电。
3．在测试钳的两根导线中，稍粗的导线为电流线（I1、I2）稍细的导线为电压线（U1、U2）。本仪器采用专用大电流快速接头，插拔时应稍加旋转。
4．正确操作。测试时调压器在测试点附近应缓慢升压，以确保数据采集的可靠性。
5．试验中如出现保护动作，必须查明原因排除异常后方可继续试验，不可盲目操作，以免带来不必要的损失。
1．将打印机前面板向外拉出。
2．沿轴向捏压纸卷中的塑料轴从打印机上取下空纸卷筒。
3．装上新纸卷，一定要确认纸卷轴已安装牢固，不会掉出。
4．将纸卷的端头折成（或剪成）如下图的式样。
5．接通打印机的电源，按SEL(左)键，使SEL指示灯灭，然后再按LF（右）键，使机头转动。这时用手将纸端头送入机头下面纸口处，纸便会徐徐进入机头，直到从机头正前方露出为止。再按一下LF键或SEL键，机头便会停止转动。
6．将打印机前面板推回原位置即可。
