TAG8000无线高压核相器使用操作方法

无线高压核相器操作方法

1、无线高压核相器使用说明

（一）无线高压核相器简介

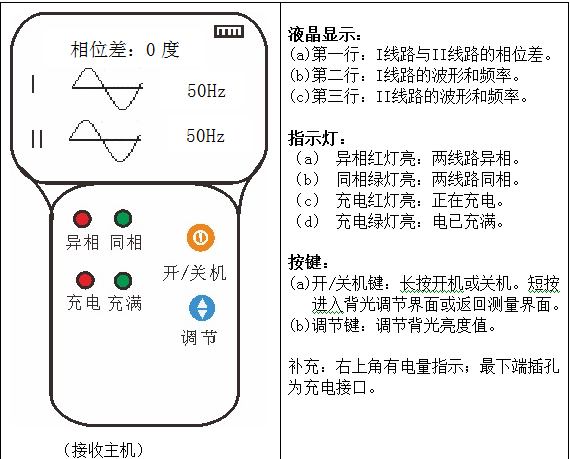

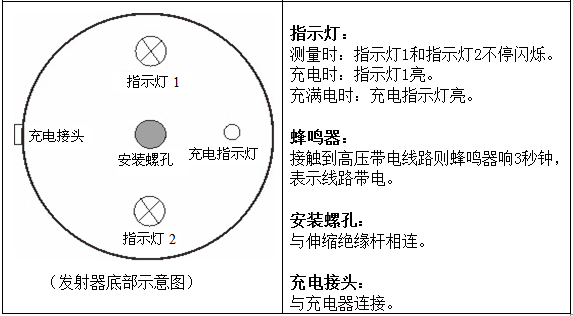

无线高压核相器液晶显示界面无线高压核相器发射底部示意图

（二）检查

（a）接收主机检查：

长按"开/关机键"开机，屏幕显示正常，右上角显示电量。如果开机后迅速自动关机，则说明电池电量过低，请充电后再使用。
异常处理：如果在使用时仪器死机，长按"开/关机键"不能正常关机，请将仪器背后的电池盖打开，按"K_Reset"复位键，无线高压核相器可复位至正常状态。

（b）发射器检查

方法1：给发射器充电。此时发射器将发射频率为50HZ的信号，如果接收主机显示对应的信息，则说明发射器正常。
方法2：将发射器挂接到相应电压等级的带电线路上检验；或使用高压试验设备，模拟高压线路对仪器经行检验。如果发射器蜂鸣，两指示灯交替闪烁，接收主机显示对应的信息，则发射器正常。

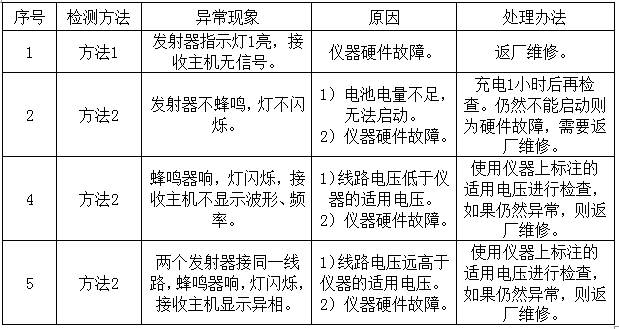

检查异常现象及处理办法如下表。无线高压核相器检查异常现象及处理办法

（c）绝缘杆检查：

将伸缩绝缘杆拉伸至全长后进行规定的耐压试验。

（三）核相

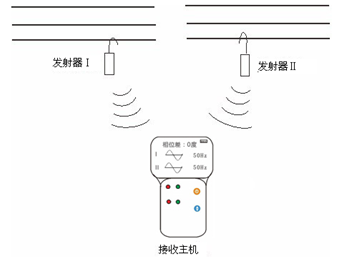

将两发射器分别挂接到两带电线路上，观看接收主机的测量结果（A级标准）。相位差大于30度时为异相，"异相"指示灯量，同时语音提示"异相，请注意"；小于30度为同相，"同相"指示灯亮，同时语音提示"同相"。操作示意图如下。无线高压核相器核相操作示意图

2、无线高压核相器维护保养

1．长期不使用时请充满电后再存放。
2．无线高压核相器不宜存放在潮湿、高温、多尘的环境中。
3．无线高压核相器不宜存放在潮湿、高温、多尘的环境中。
