SFQ-H电子式多倍频发生器操作方法

电子式多倍频发生器操作方法

电子式多倍频发生器使用说明

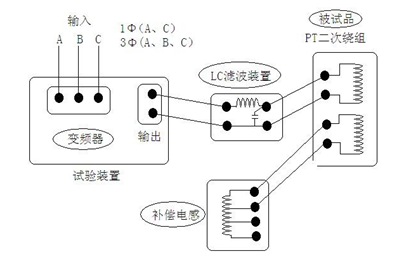

电子式多倍频发生器的电源、控制为一体式设计,即电子式多倍频试验控制箱。并设有过流、过压保护。其构成框图如图1所示。 电子式多倍频发生器构成框图 图1

(一)主界面

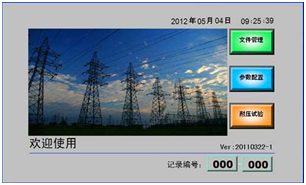

开机的主界面如图2所示。电子式多倍频发生器开机主界面图2 主界面菜单一共有四个,三个功能菜单和一个记录编号菜单。功能菜单有"文件管理"、"参数配置"、"耐压试验"。"记录编号"菜单的作用是输入要保存到内存的数据记录编号便于关机后的数据保存和未来的数据检索和打印。

(二)参数配置

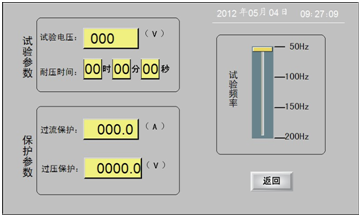

在主界面下,点击"参数配置"菜单后,弹出如图3所示的界面。
电子式多倍频发生器参数配置菜单 功能介绍如下:
1. 试验参数
1.1 试验电压:设置期望达到的输出电压,是指接入被试品绕组上的电压,单位为V,只有当电压大于等于此设定值后,才容许耐压计时启动。
1.2 耐压时间:设置保持试验电压的时间长度。
2. 耐压时间:设置保持试验电压的时间长度。
2.1 过压保护:设定需要保护的极限电压值,超过此限值,装置自动关断输出;
2.2 过流保护:设定需要保护的极限电流值,超过此限值,装置自动关断输出;
2.3 闪络保护:升压及稳压计时过程中,高压瞬间变化值达闪络保护值,超过此限值,装置自动关断输出;
3. 试验频率:设定要进行试验的电源频率。可供选择的值为:50Hz、100Hz、150Hz、200Hz。

(三) 耐压试验

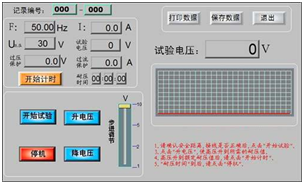

电子式多倍频发生器在主界面下,点击"耐压试验"菜单后,弹出如图4所示的界面。电子式多倍频发生器耐压试验菜单界面图4 1. 显示参数:
1.1 试验频率(f):当前要进行试验的电源频率。
1.2 U端口:变频器输出的端口电压,不是加在试品上的电压。
1.3 过压保护:设定的保护电压。
1.4 试验电流(I):流过被试品的电流值。
1.5 目标电压:设定的期望达到的电压值(二次电压)。
1.6 耐压时间:试验电压达到目标值后,点击"开始计时",显示耐压进行的时间。
1.7 试验电压:目前加在被试品上的电源电压。
2. 功能菜单:
2.1 开始试验:电压此键,装置开始工作,输出电压。
2.2 升电压:开始试验后,此键可操作。按设定的升、降压步长,点击一次,升高步长设定的电压(U端口)。
2.3 降电压:开始试验后,此键可操作。按设定的升、降压步长,点击一次,降低步长设定的电压(U端口)。
2.4 故障复位:装置发生保护后,点击此键,恢复到常态,不然,所有工作按键不能工作。
2.5 紧急停机:发生异常,点击此键,装置快速关断输出。
2.6 降压停机:计时时间到,试验完成,点击此键,降压完成试验。
2.7 打印数据:试验完成后,点击此键,弹出打印列表,可进行打印操作。
2.8 保存数据:试验完成后,点击此键,弹出保存操作界面,可进行保存数据的操作。
2.9 退出:试验完成后,点击此键,回到主界面。
电子式多倍频发生器显示参数界面图5

(四) 文件管理

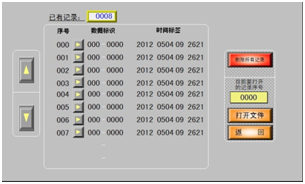

电子式多倍频发生器在主界面下,点击"耐压试验"菜单后,弹出如图5所示的界面。 电子式多倍频发生器耐压试验菜单文件管理界面图6 图中:
1. 已有记录:告知保存数据的组数。
2. 序号:记录保存的顺序号。
3. 数据标识:试验前输入的数据记录标识符。
4. 时间标签:试验时的年、月、日、时、分、秒。
5. 数据记录数大于10时,左边的箭头键可上、下翻页。
6. 删除已有记录:相当于内部存储空间的格式化。
7. "序号"和"数据标识"之间的箭头,选中后,"打开文件"的上面会出现被选中的记录号,点击"打开文件",将显示选中记录的数据内容,并可以打印输出。如图6所示。
