DBTX-H绝缘靴(手套)耐压试验装置(全自动)操作方法

  • 全自动绝缘靴(手套)耐压试验装置属于电力试验中绝缘靴(手套)检测专用设备
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

绝缘靴(手套)耐压试验装置(全自动)操作方法

一、绝缘靴(手套)耐压试验装置配套使用方法

1.1. 绝缘靴(手套)耐压试验装置使用前先将水电阻内注水(出厂时水电阻是空的,注水时不要注得太满,淹没电极即可),注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内
1.2. 将水槽注水(水槽整个三分之二),被试品注水,绝缘靴(手套)内外盛水呈相同高度,应有90mm的露出水面部分,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将 高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
1.3. 绝缘靴(手套)试验车上的接地端与地网相连,绝缘靴(手套)操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
1.4. 检查总电源是否与输入电源一致(~220V 50Hz),用操作箱配的两根电缆把操作箱同试验台相连接。

(一)操作箱操作指南

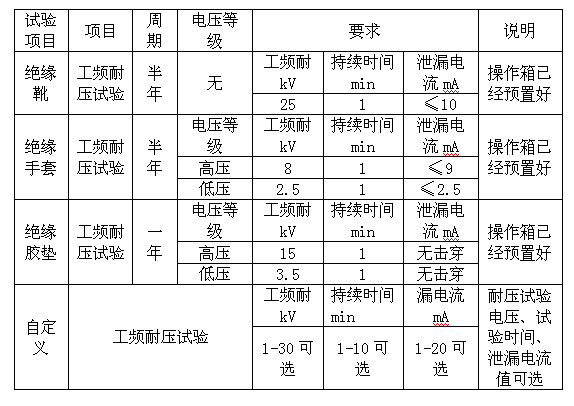

绝缘靴(手套)耐压试验装置操作箱操作指南界面

(二)面板操作说明:

"复位"键:相当于退出和返回上一级菜单的作用。在试验过程中可随时按"复位"键终止操作。
"选择"键:移动光标;在"自定义"菜单下可用来选择耐压试验电压值、试验时间值、泄漏电流值。
"确认"键:按键选择下一部操作,试验过程结束后,按"确认"键可以打印试验数据。
2.1 在试验过程中,如果泄漏电流大于规定值、或试验品被击穿,操作箱保护动作,自动切断电源,自动回零,泄漏电流超标或被击穿的绝缘靴(手套)对应的指示值闪烁,并有报警声,取下泄漏电流超标或被击穿的绝缘靴(手套),然后再重复上述操作方法。在试验过程中如果由于市电波动造成试验电压或高或低,可以按"确认"键升高电压,也可以
按"选择"键降低电压。
2.2 整个试验过程结束后,操作箱会自动回零,按"确认"键可以打印试验数据。
2.3 拆卸绝缘靴(手套)时应切断电源,重复上述方法进行下一批次的试验。

二、绝缘靴(手套)耐压试验装置使用注意事项

2.1. 绝缘靴(手套)耐压试验装置在试验过程中,操作人员应安全距离操作(空气中每米小于20KV),工频耐压试验台、操作箱必须可靠接地,接地电阻应小于0. 1Ω。
2.2. 绝缘靴(手套)耐压试验装置使用前应测试变压器绝缘电阻,其输入对地绝缘电阻值应大于2M,输出对地绝缘电阻值应大于10M。
2.3. 绝缘靴(手套)耐压试验装置使用前应检查各电气元件触点是否松动,接触是否良好,各保护系统是否能正常工作,
2.4. 绝缘靴(手套)耐压试验装置使用前,应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦净。
2.5. 试验完毕应将水放完,用棉布将各部位擦干。若长期不使用时应置于干燥通风处保存。
2.6. 工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。
2.7. 必须由专业人员操作,并严格遵守操作程序。
