操作时需注意事项：
1. 变压器有载开关测试仪可带线圈进行测量，但严禁带电测量，并断开测试端的连线；
2. 带绕组测试时，变压器的非测试端应三相短路接地，变压器有载开关测试仪的O端不要接地；
3. 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面氧化层及触头间杂质；
4. 变压器有载开关测试仪使用前，仪器的接地端子必须接好地线；
5. 不能将两组以上的线连在一起作为一路测量，不用的线要开路；
6. 测试过程中，不允许拆除测试线；
7.测试结束后，先关闭变压器有载开关测试仪再拆除所有接线。

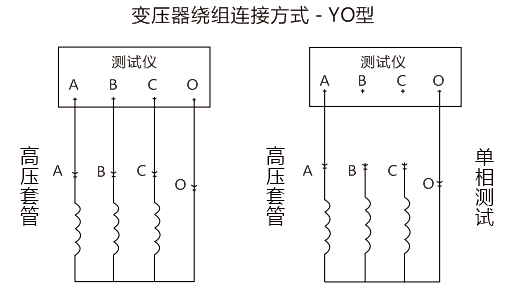

1.拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、O端子上。（要根据颜色来分每相的电压和电流的线要同种颜色）下面为现场接线图：

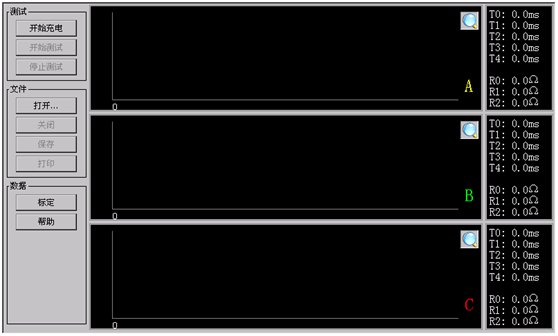

2.确认以上接线无误后，开机，变压器有载开关测试仪自检后进入主菜单。
3.点击"开始充电"

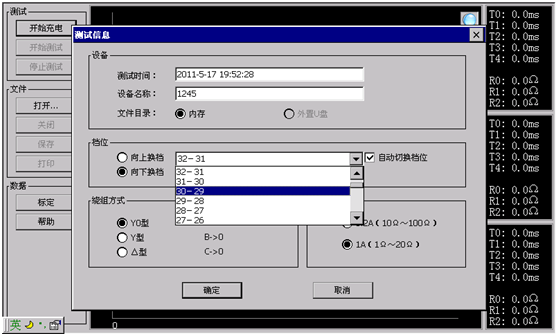

显示：
测试时间：计算机内部的时间，自己标定，不需人来改动；
设备名称：点击后变压器有载开关测试仪内部会出现一个键盘，用拼音可以输入汉字；
文件目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）
档位：点击"向上换档"后面显示"1—2"点击 可以选择
1—2
2—3
…
8—9A
9A—9B
9B—9C
…
34—35
点击"向下换档" 后面显示"35—34"点击 可以选择
35—34
34—33
…
9C—9B
9B—9A
9A—8
…
2—1
自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；

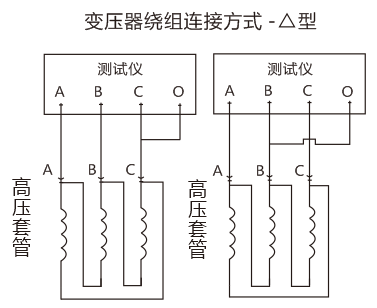

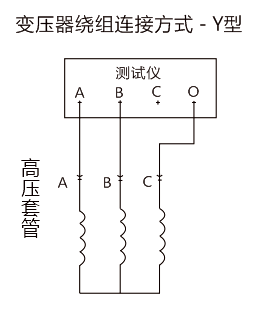

绕组方式：接线方式（这个决定了电阻的算法，一定要正确）；△型的测试，按照屏幕显示的接线，测试一组完成，再测试另外一组，后面三相的结果都显示在一屏。
充电电流：0.2A 10Ω～100Ω
1A 1Ω～20Ω
4. 点击"确认"进入

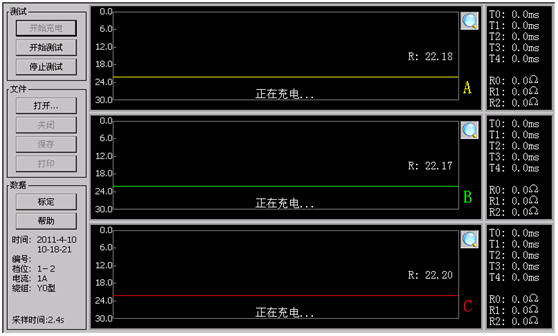

等电阻值显示稳定后。
5. 点击"开始测试"进入

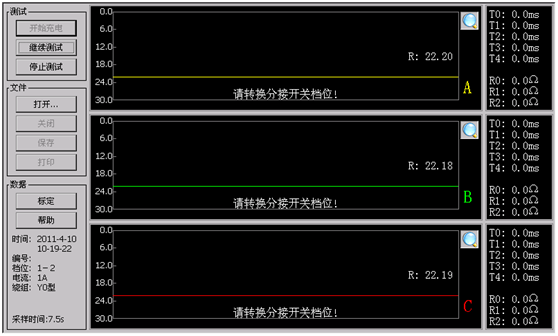

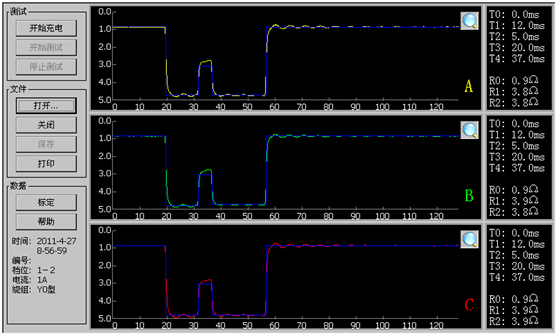

在选择了自动切换档位后 现在"开始测试"变换为"继续测试" 等这个档位测试结束，可以点击"继续测试"出现上面的界面。不用来回的设置参数和充电。开关转换完后，仪器显示
蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。

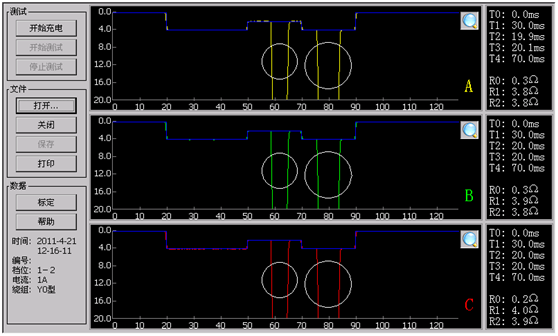

此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。
6. 点击" "放大变形显示，调整数据：

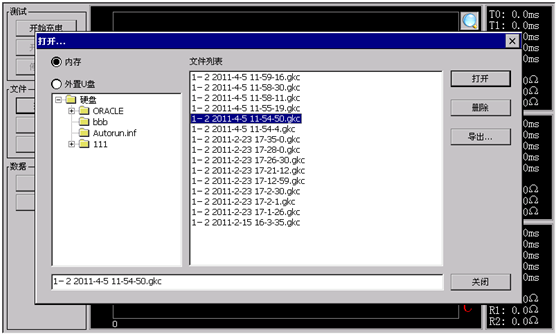

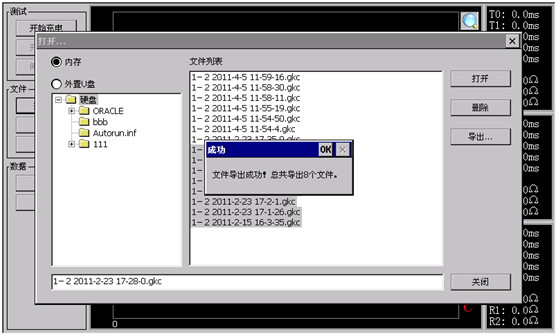

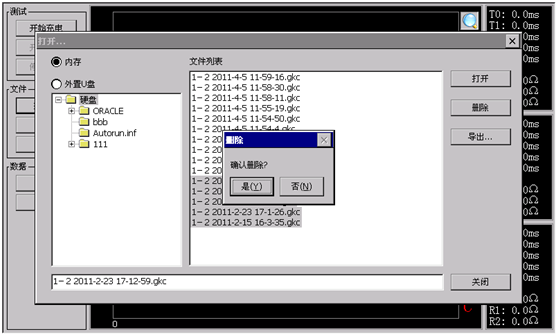

7.点击"文件打开"可以查询，保存 删除 导出数据。
1.有中性点的把有载开关的U、V 、W 三相的1、2、3、4、5分别连接在一起。仪器的A 、B 、C 、O分别对应的接在U、V 、W和中性点上，接线方式 YO 测试方法和带绕组测试一样
2. 没有中性点的把有载开关的U、V、W 三相的1、3、5、7分别连接在一起。2、4、6、8分别连接在一起，仪器的A、B、O分别对应的接在U、V、W上，接线方式Y测试方法和带绕组测试一样。
3. 对于中间调压的有载开关U、V、W 三相的1、2、3、4。分别连接在一起。U、V、W 三相的另外一端都连接在一起作中性点。仪器的 A、B、C、O分别对应的接在U、V、W上和作的中性点上。接线方式YO测

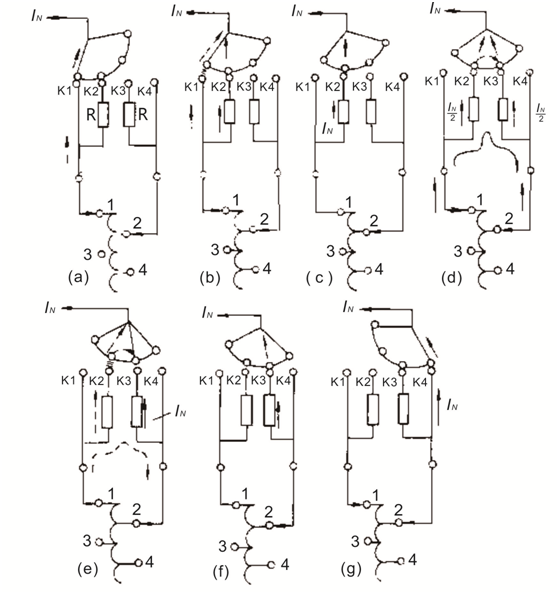

下图是一相开关的动作原理：

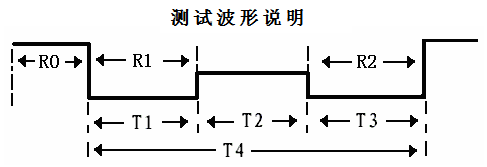

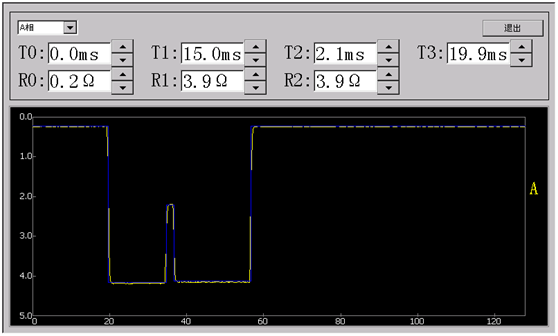

开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：
R0：线圈电阻和连线电阻（不计）
R1：第一个过渡电阻阻值
R2：第二个过渡电阻阻值
T0：同期性（以A相为参考点）
T1：第一个电阻运行时间
T2：第一个电阻与第二个电阻并联运行时间（桥接时间）
T3：第二个电阻运行时间
T4：整体过渡时间
