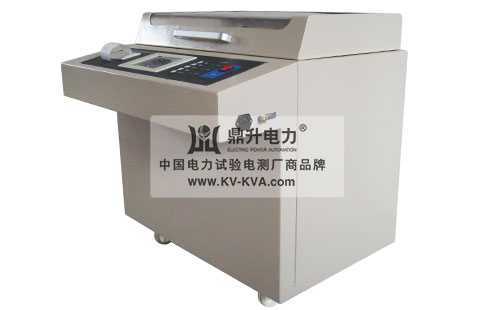

DCJY-6H绝缘油介电强度测试仪(六杯)使用方法

  • 绝缘油介电强度测试仪根据国家标准GB-86《绝缘油介电强度测定法》设计制造
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

绝缘油介电强度测试仪(六杯)操作方法

一、绝缘油介电强度测试仪操作方法

(一)测试前准备

1. 绝缘油介电强度测试仪在使用前应首先将接地端子(设备的右侧面)与地线联接牢固,要特别注意不能虚接。
2. 按标准提取油样,用标准规调整好油杯内电极距离,按有关要求清洗油杯,然后将油样倒入油杯,关闭箱盖。
3.上述各项确认无误后,接入AC220V电源,准备进行试验。

(二) 测试开始

1. 按下电源开关,进入如下界面:

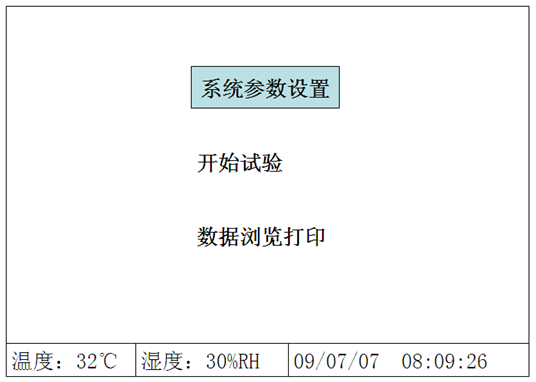

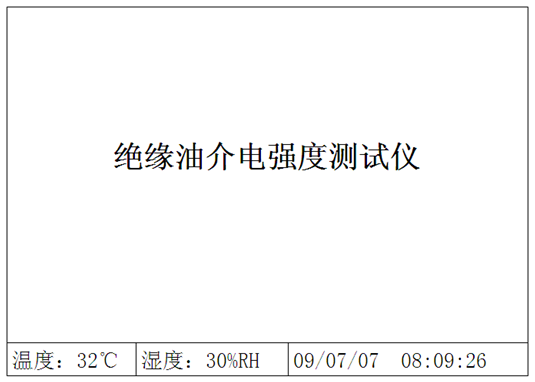

绝缘油介电强度测试仪(六杯)开机界面绝缘油介电强度测试仪(六杯)主界面

2. 系统参数设置:

按"确认"键,进入如下界面:

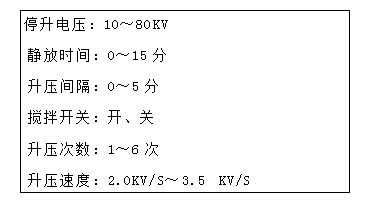

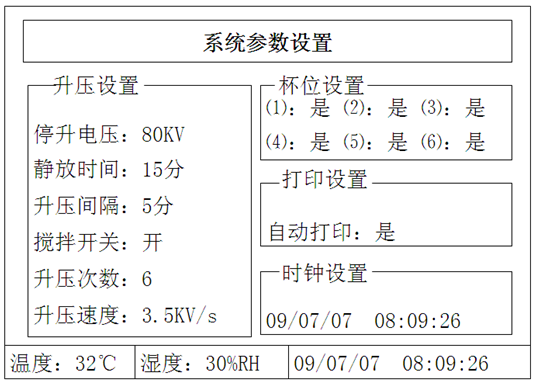

绝缘油介电强度测试仪(六杯)系统参数设置界面 升压设置:用户可根据实际需要自行选择。绝缘油介电强度测试仪(六杯)升压设置界面 杯位设置:根据用户测试的油样放置的油杯位为准。 ⑴:是 否 ⑵:是 否 ⑶:是 否 ⑷:是 否 ⑸:是 否 ⑹:是 否
打印设置:用户自行选择。 自动打印:是 否
时钟设置:用户需要校时时可自行更改。 09/07/07 08:09:26
设置完毕,按"返回"键退出此界面。

3. 开始试验

按"选择"键,选中"开始试验"菜单,按"确认"键,进入如下界面:

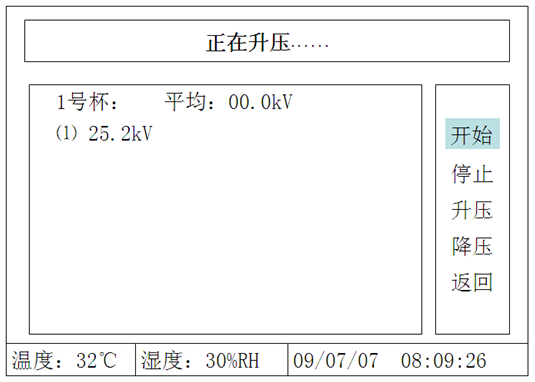

绝缘油介电强度测试仪(六杯)正在升压试验界面 测试从1号杯开始,1号杯位灯亮,界面显示"正在升压"、"搅拌、降压以及延时.....",按顺序做完6个杯位,再重新从1号杯开始测试,直到完成用户设置的升压次数,
蜂鸣 器发出响声,按"返回"键返回初始界面。

4. 数据浏览打印:

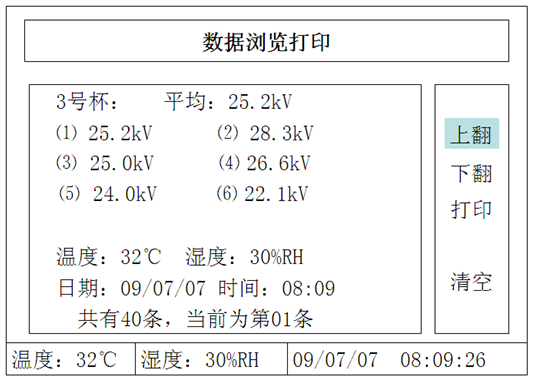

按"选择"键,选中"数据浏览打印"菜单,按"确认"键,进入如下界面:绝缘油介电强度测试仪(六杯)数据浏览打印界面 选择"上翻"或"下翻",选择需要打印的记录,选择"打印"既可。

二、绝缘油介电强度测试仪注意事项

1)试验前油样的选择,安放及电极间的距离应符合国标及行标。
2)电源接通后,严禁操作人员或其它人员触及外壳,以免发生危险。
3)绝缘油介电强度测试仪在使用过程中如发现异常,应立即切断电源。
4)新油杯或新清洗的油杯应先击穿24次才可进行试验,油杯在不进行试验时应用干净的油侵泡。

三、维护与保养

3.1. 避免将本仪器暴露于潮湿的环境中。
3.2. 油杯和电极需保持清洁,在停用期间,应盛以新变压器油保护。再次使用前,检查电极间距离有无变化,电极头与电极杆丝扣是否松动,如有松动应及时旋紧。
3.3. 本仪器油杯箱内高压电磁开关是充油绝缘型的,应定期通过透明的开关壳体观察油面,如油面距顶部间距离超过10mm应旋开丝堵补充符合GB2536的25号变压器油。

四、油杯清洗方法及常见故障排除

(一) 油杯清洗方法

⑴ 用洁净的绸布反复擦拭电极表面和电极杆。
⑵ 用标准规调整好电极间距。
⑶ 用石油醚(忌用其它有机溶剂)清洗3次,每次须按以下方法进行:
① 将石油醚倒入油杯,占油杯容量的1/4~1/3。
② 把一块用石油醚冲洗过的玻璃片盖住油杯口,均匀摇晃一分钟,注意要有一定力度。
③ 将石油醚倒掉,用吹风机吹干2~3分钟。
⑷ 用待测油样清洗1~3次。
① 将待测油样倒入油杯,约1/4~1/3。
② 用吹干的玻璃片盖住油杯,均匀摇晃1~2分钟,注意要有一定力度。
③ 倒掉剩余油样之后即可做打压实验。

4.2. 搅拌桨清洗方法

⑴ 用干净的绸布反复擦拭搅拌桨,直至表面无细小颗粒,忌用手接触搅拌桨表面。
⑵ 用镊子夹住搅拌桨,浸入石油醚中反复洗涮。
⑶ 用镊子夹住搅拌桨,用吹风机吹干。
⑷ 用镊子夹住搅拌桨浸入待测油样内反复洗涮。

4.3. 油杯储放

方法1:实验完毕后,用质量较好的绝缘油倒满油杯,并将油杯平稳放置。
方法2:按上述清洗方法用石油醚清洗吹干后放入真空干燥器中储存。
注:第一次测试前和测试劣质油后必须按上述方法清洗油杯和搅拌浆。

4.4. 常见故障排除方法

(1)电源指示灯不亮,屏幕无显示
① 检查电源插头是否插紧
② 检查电源插座内的保险管是否完好
③ 检查插座是否有电
(2)油杯无击穿现象
① 检查线路板接插件插接是否到位
② 检查箱盖高压开关是否接触好
③ 检查是否高压接点无吸合
④ 检查是否存在高压断线
⑶ 显示器对比度不够
① 调节线路板上的调节电位器
⑷ 打印机不打印
① 检查打印机电源线是否插接到位
② 检查打印机数据线是否插接到位
