DEJB-H全自动继电保护测试仪使用方法

  • 全自动继电保护测试仪适用于电力继保部门各类继电保护装置校验项目试验
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

全自动继电保护测试仪操作方法

一、继电保护测试仪测试方法

    打开继电保护测试仪电源开关,显示屏显示(P),微机自检,同时指挥调压器回零。微机自检正常后,显示屏出现(y)字符,此时可输出测试日期,如不输入日期,5秒钟后会自动将显示返回(P),等待操作,(也可不等5秒钟直接按停止键返回(P))。在没输入日期时, 打印时将不打印日期,但不影响正常操作。
    输入日期方法:先输入年,如1997年则输入97,后输入月,如8月,则输入8,最后输入日期,如8日,则输人08,例:1997年2月12日,则输入970212, 日期输人后,按停止键,微机会记忆并返回(P)等待操作。只要输入了日期,则以后的测试在打印时均会在结尾处打印日期备查,即使复位也不会清除日期。0--9数字键由AC/DC--测时等九键代替。然后,应根据所测继电器的种类,用AC/DC和A/V二键选择测试电源的类型,使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱,继电器触头接入CH插孔内,准备测试。

1. 分闸、调压器回零。

  1) 测试仪装置内置了工控机和Windows操作系统,请勿过于频繁地开关主机电源。
  2) 快升找到吸合值(继电器吸合)。在此基础上再上升37%。
  3) 慢降,测第一个断开值,并记忆。在此基础上再下降37%。
  4) 慢升,测第一个吸合值,并记忆。在此基础上再上升37%。
  5) 重复第3、4项,测试三次。
  6) "合闸"、"分闸"测出吸合,断开时间各三次。
  7) 打印全部测试数据。
以上各步骤进行的同时,显示屏均相应显示数据,便于监控。 在进行第二次测试前,上次所测数据均被微机记忆下来,可重复显示和打印。

2.手动测值(不包括DCA)

按"测值"键,本机将自动测吸合,断开电压(流)值三次(同"自动"测试的1~5项)然后, 可按"显示"或"打印"键输出数据。

3.手动测时(不包括DCA)

用"上升"或"下降"键找出被测继电器的额定值,然后按"测时"键,本机自动分、合闸测三次吸合,断开时间。结束,可按"显示"或"打印"键输出数据。

4.DCA的测试

    DC电流的升、降由面板上的电位器调节,顺时针旋转,电流由小到大,逆时针旋转,电流由大至小。量程由电位器上的选择开关转换,按下时为0~5A档,用于较低阻抗,较大电流负载的试验。按起时为0~200mA 档,用于较大阻抗,小电流负载的试验,当处于200mA档时;mA灯亮。DCA设有开关(6),当置于OFF位置时,可用AC/DC和A/V键选择DCA档,此时由本机控制输出并显示输出电流值, 可测量电流继电器的吸合,断开值及动作时间,并能用"打印""显示"键输出测试数据。DCA开关(6)在ON位置时,DCA常有输出,不受本机控制,不显示其输出值,此时,它可和其它电源同时输出,供需多种电源的继电器校验用,如重合闸继电器等。
  1)测值:
    A、将继电保护测试仪开关置OFF位置,电位器逆时针旋转至零。
    B、选择继电保护测试仪所需的DCA档(5A档或200mA档)。
    C、按测值键,此时显示屏显示电流值。
    D、顺时针缓慢旋转电位器,听到"滴"的一声响,表示继电器已吸合,显示屏锁定并记忆吸合值。
    E、逆时针旋电位器,听到"滴"的一声,表示继电器已断开,显示屏锁定并记忆断开值.
    F、重复D、E操作,直到听到"嘀、滴"二声提示铃响,表示已测完并记录好数据,此时可用"显示"键或"打印"键输出数据。
  2)测时
    A、按"合闸"键,此时显示输出电流。
    B、旋转电位器,调到继电器额定电流值。
    C、按"分闸"键。
    D、按"测时"键,将自动"合闸"、"分闸",测三次吸合断开时间。
    E、用"打印"或"显示"输出测试数据。

5. 重合闸继电器测试

  1)按图 2 接好线
  2)输出选择到DCA,并根据输出大小选择量程。

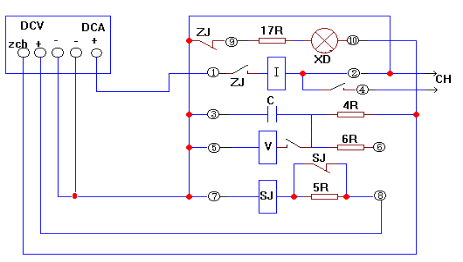

三相微机继电保护测试仪重合闸继电器接线图 图 2 重合闸继电器接线图   3)测自保持:按"合闸"键,此时显示电流值,调整DCA调节旋钮,按住JZ衔铁于动作位,使流过JZ电流线圈的电流约等于0.9倍额定电流,然后将手松开,此时JZ应能自保持
  4)测充电时间:
    A、输出选择"DCV"档,置"DCA"档开关(6)于ON位置,按"上升"键,此时显示电压值,接近额定电压时按"停止"键, 此时重合闸装置指示灯XD亮。
    B、输出选择"DCA"档,短接重合闸③、⑥端子放电, 再将输出选择置"DCV"档,经15~25S后,再按"合闸",JZ应可靠动作并自保持。
    C 、输出选择"DCA"档,"DCA"开关置OFF位,此时继电器复原位,短接继电器③、⑥端子放电。再将输出选择"DCV"档,经13秒合闸,继电器应不动作。
  5)测重合闸时间
    A、置DCA开关于OFF
    B、输出选择"DCV"档25S后,按"测时"键即可测出三次重合闸时间。
    C、按打印键,打印测试结果。
  6)按复位键,待调压器回零后,关电源开关。
注:此测试步骤是针对DH-1重合闸继电器,其它型号继电器用户自行掌握,只需明白"ZCH"、"DCV"、"DCA"各自用途。

6.过电流继电器的测试(此方法适用于GL系列过电流继电器)

1. 手动观测测值方法:
A、按要求接好电源线与信号线,输出选择"AA";
B、观察GL继电器铝盘的带螺杆的轴与扇形齿轮,按"慢升"键,当扇形齿轮与轴的螺杆相咬合时,松开慢升键,此时显示的值为继电器的吸合值。
C、按"慢降"键,当扇形齿轮与轴的螺杆断开时,松开慢降键,此时显示值为继电器的断开值。
D、重复以上三项操作即可测得继电器的吸合与断开值。
2. GL系列继电器的时间测试:
A、按要求接好电源线与信号线,输出选择"AA"。
B、调整好继电器的电流与时间后,按"快升"键找到所需电流值后,按"停止"键停止,然后再按"测时"键,此时本机将自动测试其吸合与断开时间各三次。
C、按"显示"键显示其三次的测试结果或按"打印"键将其打印出来。如无需显示或打印,则按"复位"键复位。
