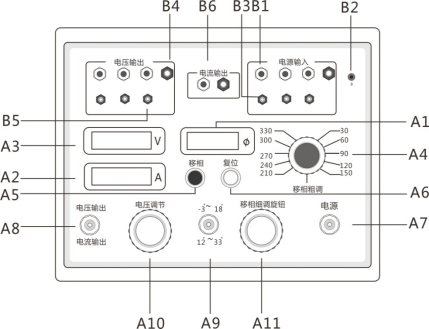

面板：
A1、移相显示表头，四位数字显示00～3600相角。
A2、输出Ｖ相负载电流显示表头，3位半数字显示。
A3、输出间U、W电压显示表头，3位半数字显示。
A4、移相粗调旋钮，依面极刻度旋转移相。
A5、相位表头复位键。按此键后可显示移相角度。
A6、相位表头锁存键。调好移相角度不需变化时，按此键可锁表头数字。
A7、电源开关，此键可切断或接通整机内部电源。
A8、输出功能选择开关，开关拨向电压输出则输出三相电压U?pV?pW对应输入A、B、C电源移相；开关拨向电流输出则可输出AC 0～20A电流，对应B相输入移相。
A9、移相细调选择按钮，根据标记可选择-30～180，120～330细调范围。
A10、输出电压调节旋钮、输出U?pV?pW三相由此旋钮一起同步调节，其中U、W之间电压由表头显示0V～380V。
A11、移相细调旋钮，此旋钮配合A9可实现30o范围移相调节。
B1、输入三相四线接线柱。
B2、机壳接地柱。
B3、F1、F2、F3是分别对应输入C、B、A三相的保险座。
B4、输出三相四线接线柱。
B5、F4、F5、F6是分别对应输出W、V、U三相的保险座。
B6、电流输出接线柱
1. 检查面板B3、B5各保险管是否完好。
2. 关断本机电源开关A7，将电压调节旋钮A10调至最低位，再接上面板B1三相四线A、B、C、O输入电源。
3. 接上面板B3电压输出U、V、W、N所需加负载，但负载功率不能超出本机最大输出功率。
4. 合上外部闸刀，打开本机电源开关A7，A1、A2、A3三表头也均应点亮。
5. 通电预热约半分钟后调节电压输出旋钮A10至所需值，三相移相电压输出U、V、W、N，其中U、W间电压由A3表头显示，V相负载电流由A2表头显示。
6. 调节移相粗调旋钮A4至所需移相角度大致档位，再调节移相细调旋钮A11，配合细调选择开关A9（开关拨向上方，移相细调旋钮A11顺时针调节1圈移相150，开关拨向下方，移
相细调旋钮A11逆时针调节1圈移相150），每当调节移相粗调旋钮A4后，要将细调选择开关A9拨向上方，移相细调旋钮A11顺时针调节相位表头显示相位增加。每档移相粗调，可实
现00～300范围移相连续细调，其中可通过复位按钮A5，由A1表头显示移相角度，当调至所需移相角度时可按锁存A6锁住A1表头显示之值，当需重新显示移相角度时，按复位按钮
A5即可。
1. 数字式三相移相器输出N点不准与输入零线连在一起使用。
2. 数字式三相移相器使用时保持强电状态，须注意安全，机壳接地柱必须接地。
3. 数字式三相移相器所使用保险的熔丝均为5A，作为短路和过载的保护，使用时必须符合规定。
4. 当环境干扰较大时，如让移相器无输出而A2、A3表头不为0，记下此数，在 测定结果中减去此值即可。
5. 打开电源开关后，若无任何显示，应立即断电，请先检查输入保险是否完好，再检查外部输入的三相四线是否连接好，如还无任何显示，请与本公司联系。
6. 数字式三相移相器保修期为一年，在保修期内质量、技术问题、免费修理，用户操作不慎造成损坏，提供优惠服务。
