DFXL-H输电线路工频参数测试仪使用方法

输电线路工频参数测试仪操作方法

一、输电线路工频参数测试仪使用方法

(一)基本介绍

    新建高压线路在投入运行之前,除了检查线路的绝缘情况、核对相位外,还应测量各种工频参数值,作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。主要包括:正序阻抗、正序电容、零序阻抗、零序电容、相间阻抗、相间电容、线地阻抗、线地电容、互感阻抗。

(二)测试方法:

⑴.正序阻抗:

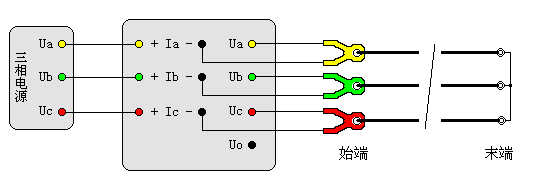

正常时采用直接接入的方式进行测试,如图十五:
输电线路工频参数测试仪正序阻抗测试接线图(直接接入) 图十五 正序阻抗测试接线图(直接接入) 如果现场的感应电压较高,为安全起见,采用经电压互感器和电流互感器接入的方式:

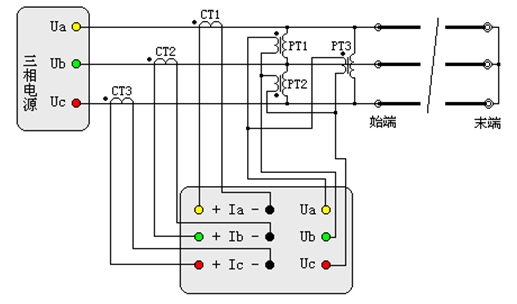

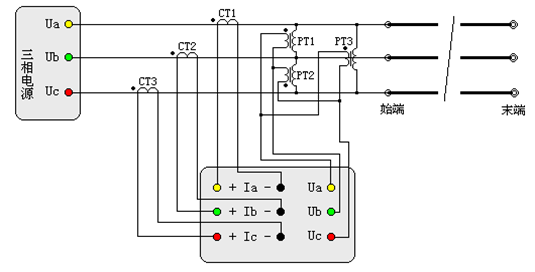

输电线路工频参数测试仪正序阻抗测试接线图(经PTCT) 图十六 正序阻抗测试接线(经PTCT) 图十五中可见,线路末端三相短路(短路应有足够的接触面,并且连接牢靠,否则接触电阻影响测试结果),在线路始端加三相工频电源,仪器可测量出各相电流、三相的线电压、三相总功率,并自动测量计算出正序阻抗、正序电阻、正序电抗、正序电感。试验电源的电压和容量按线路长度来选择,以免由于电流过小引起较大的测量误差。经PTCT接入时要先将仪器的参数设置中设置相应的互感器变比的比值。

⑵.正序电容:

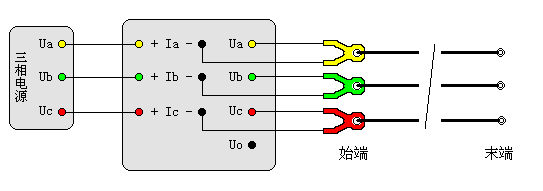

正常时采用直接接入的方式,如图十七:
输电线路工频参数测试仪正序电容 图十七 正序电容测试接线图(直接接入) 如果试验电压超过了仪器的测量范围,或者现场的感应电压较高,为安全起见,采用经电压互感器和电流互感器接入的方式,如图十八:
输电线路工频参数测试仪正序电容测试接线图 图十八 正序电容测试接线图(经PTCT) 图十七可见,将线路末端各相独立悬浮,始端加三相电源,仪器可测量出各相电流、三相的线电压、和三相总功率,并自动测量计算出正序导纳、正序电导、正序电纳、正序电容。

⑶.零序阻抗:

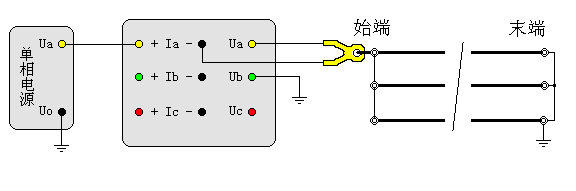

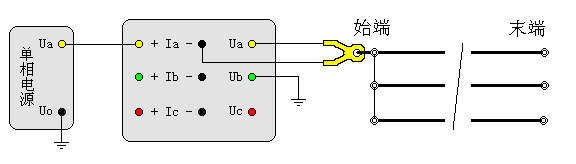

将线路末端三相短路接地,始端三相短路接单相交流电源,接线如图十九,仪器可测量出电流、电压,功率,并自动测量计算出零序阻抗、零序电阻、零序电抗、零序电感。
输电线路工频参数测试仪零序阻抗测试接线图 图十九 零序阻抗测试接线图

⑷.零序电容

正常时采用直接接入方式,如图二十:

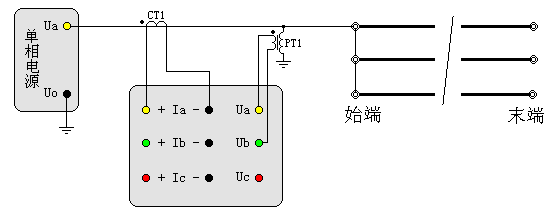

输电线路工频参数测试仪零序电容测试接线图 图二十 零序电容测试接线图(直接接入) 如果试验电压超过了仪器的测量范围,或者现场的感应电压较高,为安全起见,采用经电压互感器和电流互感器接入的方式,如图二十一:
输电线路工频参数测试仪零序电容测试接线图 图二十一 零序电容测试接线图(经PTCT) 图二十、图二十一可见,将线路末端各相独立悬浮,始端三相短路施加单相交流电源。仪器可测量出电流、电压,功率,并自动测量计算出零序导纳、零序电纳、零序电导、零序电容。

⑸.相间阻抗:

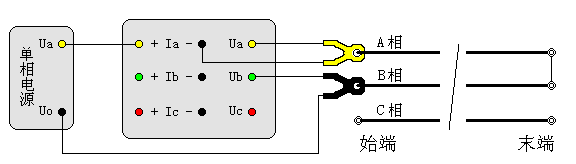

相间阻抗指的是用单相法测量任意两相线路之间的阻抗,例如:测量AB的相间阻抗,将AB两相末端短路悬浮,始端在A、B两相之间加单相电源。接线如图二十二:
输电线路工频参数测试仪相间阻抗测试接线图 图二十二 相间阻抗测试接线图 输电线路工频参数测试仪可测量出电流、电压,功率,并自动测量计算出相间阻抗、相间电阻、相间电抗、相间电感。

⑹.相间电容:

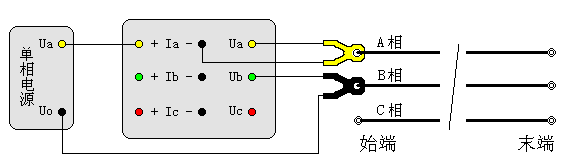

相间阻抗指的是用单相法测量任意两相线路之间的电容,例如:测量AB的相间电容,与相间阻抗测试接线基本相同,将被测线路的末端各相独立悬浮,始端在A、B两相之间加单相电源,接线如图二十三:

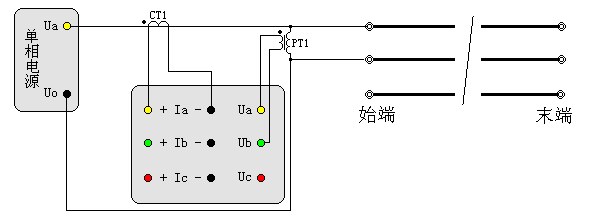

输电线路工频参数测试仪相间电容测试接线图(直接接入) 图二十三 相间电容测试接线图(直接接入) 输电线路工频参数测试仪相间电容测试接线图(经PTCT接入) 图二十四 相间电容测试接线图(经PTCT接入) 输电线路工频参数测试仪可测量出电流、电压,功率,并自动测量计算出相间导纳、相间电纳、零序电导、零序电容。

⑺.线地阻抗:

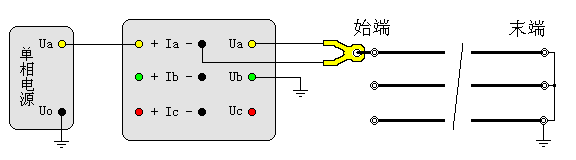

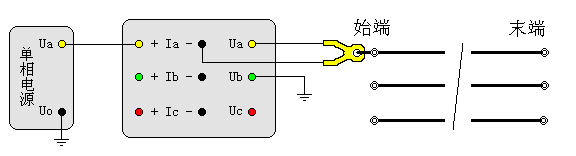

线地阻抗指的是用单相法测量任意相线路对地之间的阻抗,将线路末端短路接地,始端各相独立悬浮,由测试相施加单相电源,接线如图二十五:
输电线路工频参数测试仪线地阻抗测试接线图 图二十五 线地阻抗测试接线图 输电线路工频参数测试仪可测量出电流、电压,功率,并自动测量计算出线地阻抗、线地电阻、线地电抗、线地电感。

⑻.线地电容:

线地电容指的是用单相法测量任意相线路对地之间的电容,将线路末端独立悬浮,始端各相独立悬浮,由测试相施加单相电源,接线如图二十六:

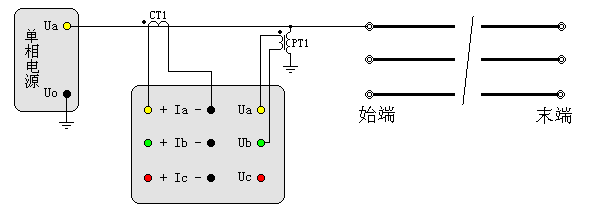

输电线路工频参数测试仪线地电容测试接线图 图二十六 线地电容测试接线图 输电线路工频参数测试仪线地电容测试接线图(经PTCT接入) 图二十七 线地电容测试接线图(经PTCT接入) 输电线路工频参数测试仪可测量出电流、电压,功率,并自动测量计算出线地导纳、线地电纳、线地电导、线地电容。

⑼.互感阻抗

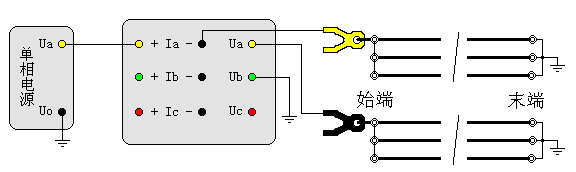

输电线路工频参数测试仪互感阻抗测试接线图 图二十八 互感阻抗测试接线图 接线如图二十八所示,将1、2两回平行线路的始末端三相各自短路,并将末端接地。在其中一回线路加试验电压,从加电回路测量电流;从另外一条线路测量感应出来的电压。仪器可测量出加电回路的电流、感应回路的电压,功率,并自动测量计算出互感阻抗、互感电阻、互感电抗、互感电感。

⑽.耦合电容

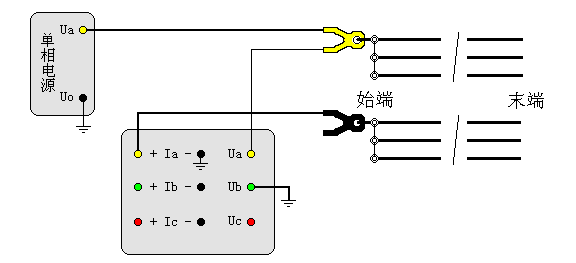

输电线路工频参数测试仪耦合电容测试接线图 图二十九 耦合电容测试接线图 按图二十九接线,将1、2两回平行线路的始端三相短接,并将末端悬浮。在其中一回线路加试验电压,并从加电回路测量电压值;从另外一条线路地测量电流值。仪器可相应的电压、电流、功率,并自动计算出耦合电容。
