开机，显示界面：
任意键，进入主菜单：
其中：
"测 量"?D?D电流互感器现场校验仪主要测量功能；
"检 定"?D?D检定仪器内附校验仪的精度
"浏览数据"?D?D以往存储记录的查询；
"系统设置"?D?D时间以及调试数据设置。
上、下键移到"测量"，确定之后，进入主要测量功能：
按照被测互感器的铭牌参数，选择、输入相应参数：
"↑"、"↓"键把光标移到"准确级"上，"确定"，选择相应的准确等级。同理，其它参数依次输入。
根据面板提示，连接好电流互感器现场校验仪与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑，黄黄，绿绿相接，如图：
"↑"、"↓"键，把光标移到"变比直阻测量"上，"确定"。进入变比、极性及直阻测量：
当页面内显示"测量中…"时，表明正在测量当中。在此过程中，请确保电流互感器现场校验仪和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！
当页面内显示"测量完成"时，说明测量结束。显示的结果如上。此时，蜂鸣器长响一次，提示测量完成。
"↑"、"↓"键，光标在"打印""存储"其一选项上，"确定"键则执行相关功能。
测量完成之后，如需再次测量，请等待页面内显示"等待测量"后，再次"确定"测量。
页面进行数据清除，显示初始界面。
根据面板提示，连接好电流互感器现场校验仪与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑相接，如图：
"↑"、"↓"键，把光标移到"标准误差测量"上，"确定"。进入电流互感器标准误差测量：
在测量过程中，请确保电流互感器现场校验仪和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！
此页面测量，测量时间大约在2分钟内完成，请耐心等待！
测量过程中，如果出现下界面：
蜂鸣器长响一次且页面显示"变比错误"，提示测试线所接的互感器变比不正确。
蜂鸣器短响三次且页面无显示"变比错误"，提示测试线所接的互感器变比正确，而极性不正确。
无论蜂鸣器与页面处于何种状态，还是对被测互感器进行标准误差测量！切勿触摸被测互感器与测试夹子！
若需要进行对被测互感器的调整，"复位"键重新测量，或者关机。
电流互感器现场校验仪逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。
测量完成后，蜂鸣器长响一次。
"↑"、"↓"键，光标在"打印""存储"其一选项上，"确定"键则执行相关功能。
测量完成之后，如需再次测量，请等待页面内显示"等待测量"后，再次"确定"测量。
页面进行数据清除，显示初始界面。
接线参照本说明书"标准误差测量"。

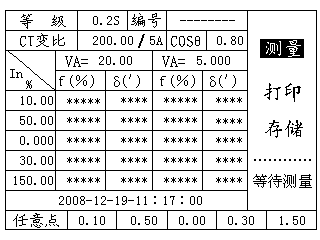

输入需要测量的任意点的五个数值，数值范围为1％-200％。不需要测量，以0表示，小于0％，默认不测量，大于200％，默认200％。
"↑"、"↓"键，光标移到"测量"上，"确定"键，开始测量。
蜂鸣器响，以及页面显示"变比错误"，请参照"标准误差测量"中相关说明。
逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。
0％点，蜂鸣器短响一次，页面显示星号。
在测量过程中，请确保电流互感器现场校验仪和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！
测量完成后，蜂鸣器长响一次。
"↑"、"↓"键，光标在"打印""存储"其一选项上，"确定"键则执行相关功能。
测量完成之后，如需再次测量，请等待页面内显示"等待测量"后，再次"确定"测量。
页面进行数据清除，显示初始界面。
接线参照本说明书"标准误差测量"。
任意负荷下的标准误差，修改铭牌参数下的"额定负荷"或者"下限负荷"，进入"标准误差测量"，操作参照本说明书的"标准误差测量"。
任意负荷下的任意误差，修改铭牌参数下的"额定负荷"或者"下限负荷"，进入"任意误差测量"操作参照本说明书的"任意误差测量"。
本电流互感器现场校验仪的"CT实际负荷测量"时测量被测互感器二次回路所带负载的负荷、阻抗、电抗以及功率因数。
完全断开被测电路互感器二次与二次回路。接线如图：
"↑"、"↓"键，把光标移到"实际负荷测量"上，"确定"。进入二次回路实际负荷测量：
在测量过程中，请确保电流互感器现场校验仪和被测互感器的接线连接，以及切勿触摸被测二次回路与测试夹子！
