DGYJ-H二次压降测试仪使用方法

二次压降测试仪操作方法

一、二次压降测试仪测试过程中需要注意事项

1. 为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行DL409-1991《电业安全工作规程》。

2. 电气设备分为高压和低压两种

高压:设备对地电压在250V以上者;
低压:设备对地电压在250V及以下者;

3. 工作人员与带电高压设备的安全距离

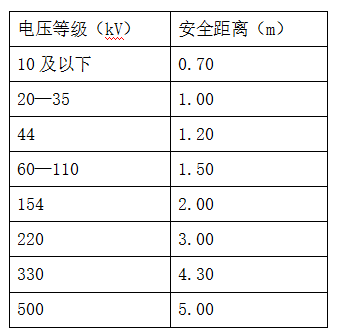

表1高压设备带电时的安全距离
二次压降测试仪高压设备带电时安全距离表 电压等级(kV) 安全距离(m) 10及以下 0.70
20—35 1.00
44 1.20
60—110 1.50
154 2.00
220 3.00
330 4.30
500 5.00

4. 测试前的准备

1)接入压降校验仪的导线是四芯屏蔽电缆线,接入电路前应用500 V兆欧表检查电缆各芯之间、芯与屏蔽层之间的绝缘是否良好,以免造成短路故障。
2)如果在三相三线计量方式时测量,则电缆线只需三芯通电,那么空余的一芯线的接线头切不可短路。
3)测试工作进行前,应对压降校验仪及临时电缆线进行自校以测出它们所带来的测量误差。该误差可保存于压降校验仪内,校验仪将在每次测试结果中自动扣除这部分误差以
消除对测量的影响。

5. 主界面介绍

二次压降测试仪主界面介绍 1)PT压降:该功能菜单中可以进行三相三线,三相四线,单相压降测试。
2)压降自校:该功能菜单中可以对放线车和各种现场干扰进行自校,消除或减小这些干扰。
3)升级接口:程序升级接口,不对用户开放。
4)数据中心:可以浏览数据,删除数据。
5)出厂时间:出厂时间
6)厂家设置:该设置不对用户开放,主要由厂家设置一些初试出厂数据。

二、二次压降测试仪二次压降测试说明

(一) 首先进行压降自校:

二次压降测试全过程介绍(下面介绍以三相四线PT侧测试为例,三相三线与之类似)
现场运行时,常有大电流,高电压的存在,加之由于现在PT侧和仪表侧的距离很远,所以要用放线车,放线车本身也会带来一定的误差,所以要进行自校。

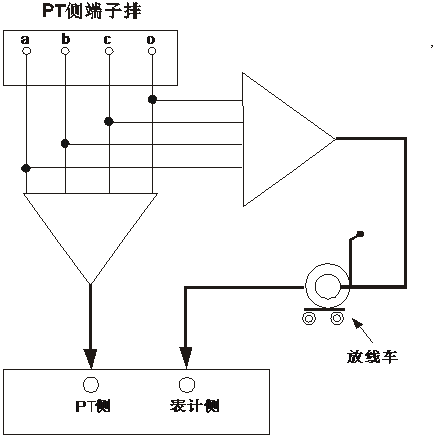

自校按下图接线(PT侧测试) 二次压降测试仪自校接线图 1)开机按任意键进入主菜单,选择压降自校(选择方法:上下键可以移动光标,确定键选择,取消键退出。)
2)选择三相四线自校。
3)二次压降测试仪中的数据是上次或出厂时保存的压降自校值,按确定就开始进行自校。
4)测试结束后,如果需要保存数据,按数字键"1"重新测量,按 数字键"2"存储。
5)关机拆线。

(二) 进行压降测试:

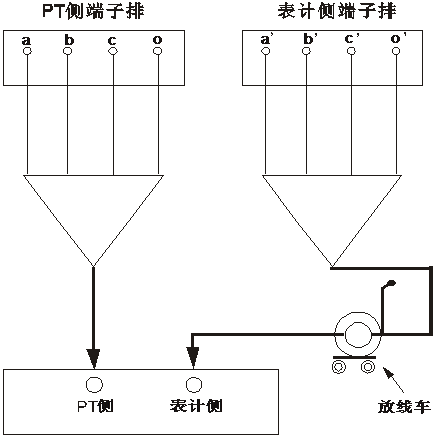

压降测试按下图接线(PT侧测试) 二次压降测试仪压降测试接线图 1)开机按"确定"键入主菜单,选择压降测试菜单,进入后选择测试方式(有PT侧和表计侧,选择方法是光标移动到要选择的内容,按确定键后在下拉列表中按上下键移动光标
确定键选择),自校状态(带自校和不带自校)选择将决定仪器是否减去自校时测试的现场误差值。输入各相参数。
2)光标移动到"确定"上,按"确定"键进入压降测试选择菜单,选三相四线自动测试,进入三相四线测试选择菜单,选择三相自动测试。
3)如需重测,按数字键"1"即可
4)如需存储按数字键"2"即可
5)关机,拆线。

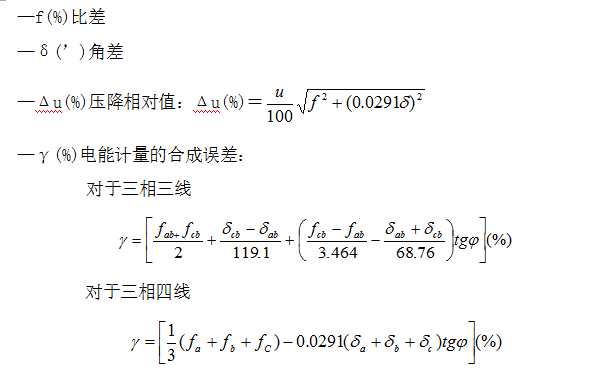

6)各项参数简介

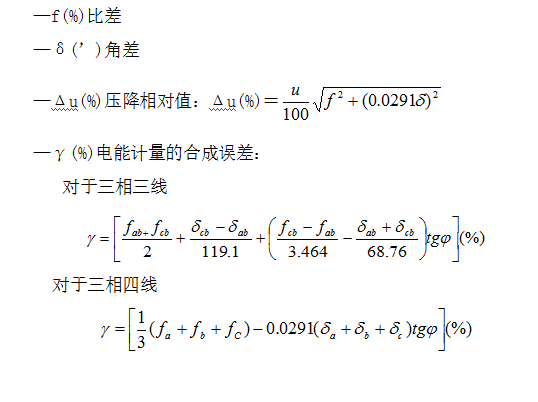

二次压降测试仪各项参数简介 7)测试结束二次压降测试仪测试结束图

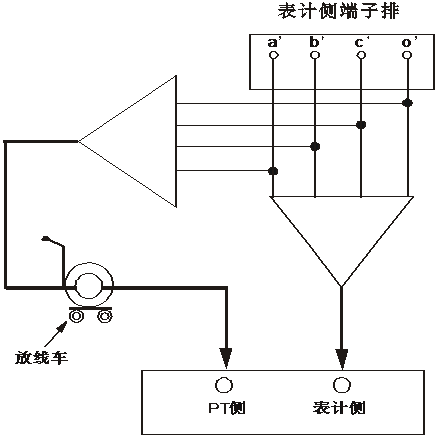

(三) 表计侧压降自校图

二次压降测试仪表计侧压降自校图

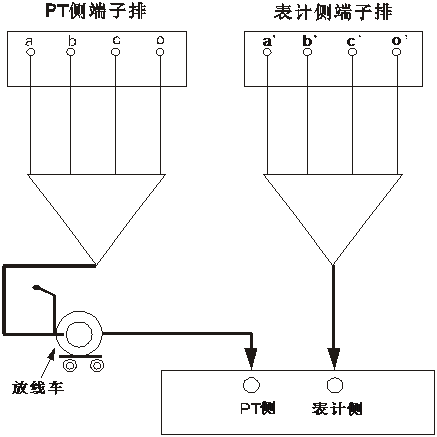

(四) 表计侧压降测量接线图

二次压降测试仪表计侧压降测量接线图

三、二次压降测试仪检定方法

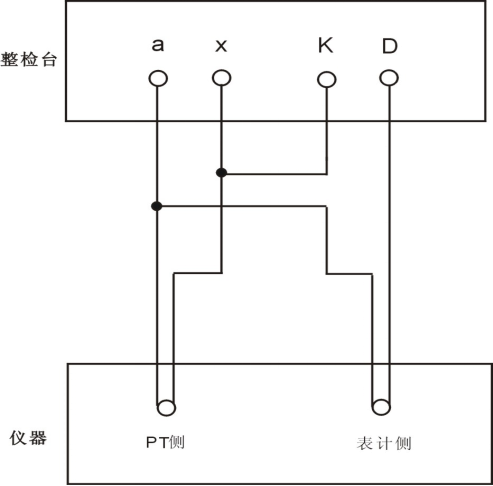

PT二次压降检定接线图二次压降测试仪PT二次压降检定接线图 检定时可以使用互感器整检台,选择电压互感器测量回路即可。
注意请选择"不带自校",自校是消除放线车带来误差的选项,如果选择了带自校,可能数据会不正确。

四、常见问题处理

1. 开机后没有显示
处理办法:电池没有电?请先外接充电器,如果仍然不能工作,请立刻停止使用,联系厂家,请勿自行打开二次压降测试仪,否则可能不能享受包修服务。
2. 测试过程中,出现数据不稳定
请检查接线是否正确,接线是否接触良好,同时周围是否有特别大的干扰。
3. 电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业安全规程》(电力线路部分)有关内容。
4. 电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。
5. 使用前应先用绝缘电阻表(或万用表)检查专用测量导线各芯之间的绝缘是否良好,线是否良好接通,各接线头与导线接触是否牢固完好;
6. 二次压降测试仪不要被雨淋湿,不要受重压。
