DGDN-T三相电能表检验装置使用方法

  • 三相电能表检验装置适用于电力电力稽查、电力计量、电力检修等电力部门
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

三相电能表检验装置操作方法

一、三相多功能电能表检验装置的的接线说明

   三相多功能电能表检验装置对电能表进行检验前,应根据电能表的相线类型,将电能表正确连接到装置的电压电流输出端。装置上的各组电压端子内部是并联的,多块表同时校验时可将各块表的电压口路分别接入各自表位的电压端子,电流回路要求串联起来接入装置。校单相表时请用装置同一相的电压和电流进行试验。

二、装置在各相线和不同功率因素点时输出矢量及相电压和相电流间的相位角

(相位角:-180.0 ~ 180.0 电压超前电流为正,反之为负)。

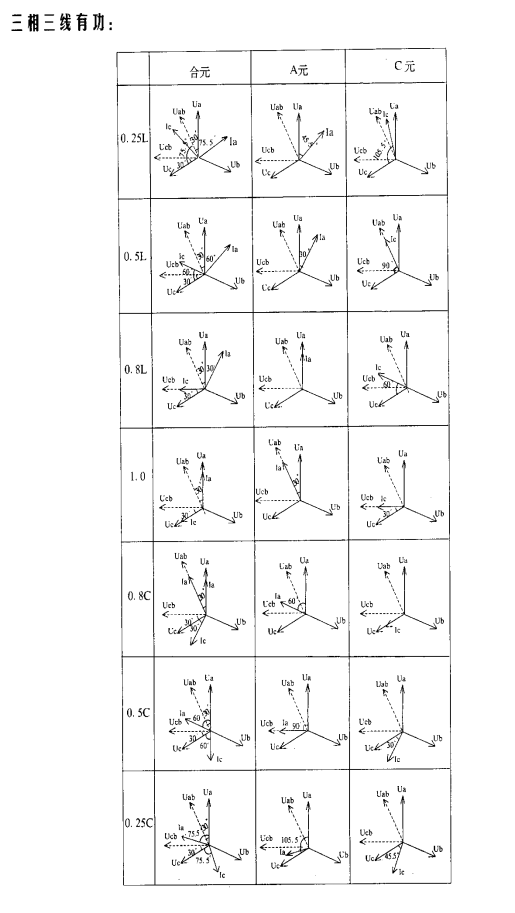

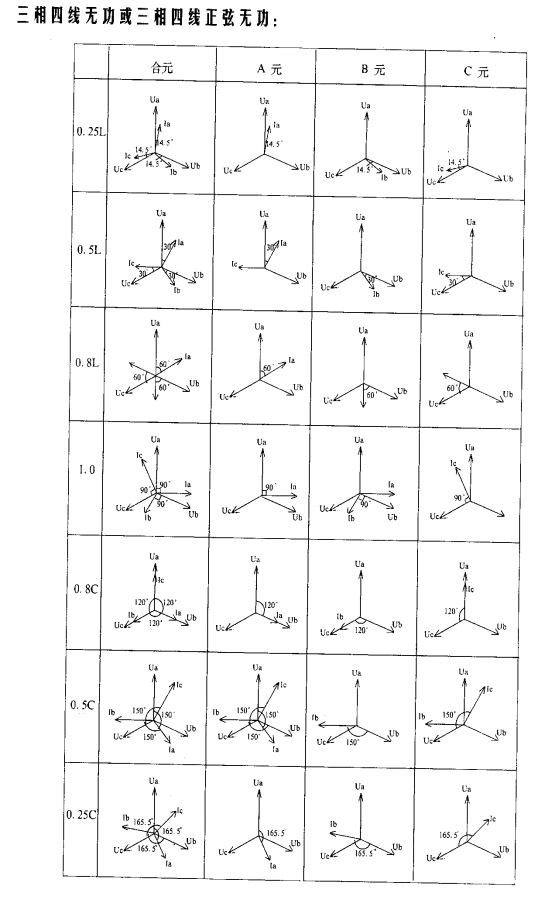

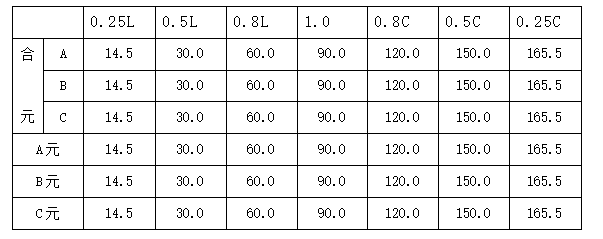

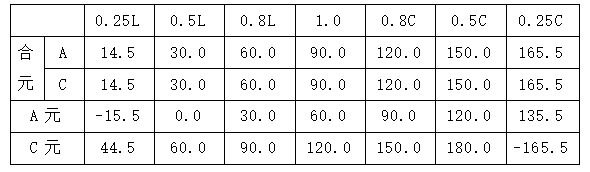

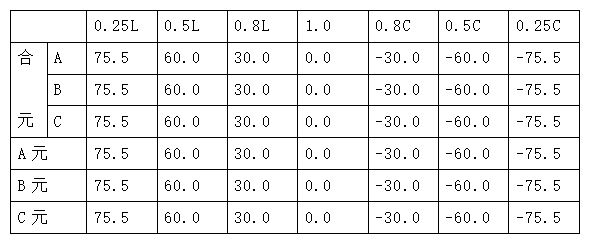

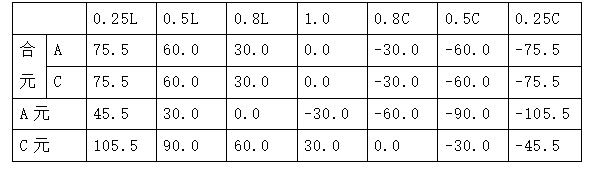

2.1.三相四线有功三相电能表检验装置三相四线有功表 2.2.三相三线有功三相电能表检验装置三相三线有功表 2.3.单相三相电能表检验装置单相表 2.4.三相四线无功或三相四线正弦无功三相电能表检验装置三相四线无功表 2.5.三相三线无功或三相三线正弦无功三相电能表检验装置三相三线无功表 装置在不同状态时输出矢量图:

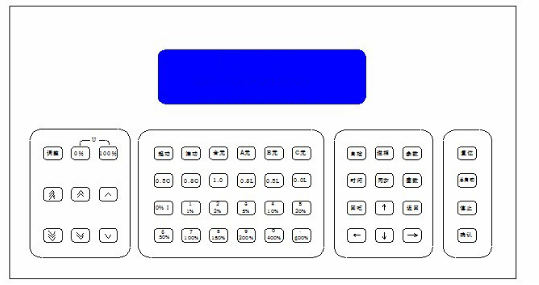

单相:三相电能表检验装置单相表 键盘示意图:三相电能表检验装置键盘示意图 三相电能表检验装置三相三线有功三相电能表检验装置三相三线有功三相电能表检验装置三相四线无功

(四)三相三线高压电能表经钳表接入接线

三相三线高压电能表经钳表接入接线如图二十三所示: 三相电能表检验装置三相三线高压电能表经钳表接入接线图图二十三、三相三线高压计量表计经钳表接入测试     先将电压线首端的黄、绿、红插棒分别接到三相多功能电能表检验装置面板相应的A、N、C电压端子上(即黄色插棒接到电压端子UA上,绿色插棒接到电压端子UN上,红色插棒接到电压端子UC上,UB端子不接线),电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上;再将A、C两相的钳形互感器插到有相应标号的接口上,然后用钳形互感器卡住对应相的电流线即可。(注意:极性一定要接正确,钳形电流互感器标有A、C的一面为电流流入端,N的一面为流出端)。 打开仪器开关,先按照被测表参数将"参数设置"屏中相应的参数设置正确,然后,即可进入相应的界面进行测试。

(五)三相三线高压计量表计经内部CT直接接入接线

三相三线高压电能表经内部CT接入接线如图二十四所示: 三相电能表检验装置三相三线高压电能表经内部CT接入接线图 图二十四、三相三线高压计量表计直接接入测试     先将电压线首端的黄、绿、红插棒分别接到仪器面板相应的A、N、C电压端子上(即黄色插棒接到电压端子UA上,绿色插棒接到电压端子UN上,红色插棒接到电压端子UC上,UB端子不接线),电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上;将电流线的首端A、C两相插棒按颜色接到仪器面板相应的电流端子上(B相线不用),有极性端标记的接电流正端,无标记的接电流负端,电流线末端的鳄鱼夹(或插片)接到端子排两侧(I+接到远离表计侧,I-接到靠近表计侧),然后将端子排的连片打开。 打开三相多功能电能表检验装置开关,先按照被测表参数将"参数设置"屏中相应的参数设置正确,然后,即可进入相应的界面进行测试。 内部CT直接接入的方式能达到最高的测试精度,但接线比较繁琐

(六)单相接线

单相接线方式与三相四线制接线相同,只需将电压、电流线接入仪器的同一相的电压和电流端子即可(因接线简单,不再给出接线图)。

(七)测量谐波

测量电压谐波时只须输入电压信号,电流谐波时只须输入电流信号。

(八)电表脉冲信号的获取方法

    行电能表校验时,需要获取被测电能表的电能脉冲信号。有3种方式可以获得此信号:光电采样器、手动开关、专用脉冲测试线;针对不同种类的电能表,可以通过不同的方式来进行在进测试。下面给出几种常用的电能表电能脉冲的获取方式。
(1).对于机械式电能表,可以通过光电采样器进行脉冲的自动获取;将光电采样器设定为发光状态(通过按下光电采样器线中部方盒上的红色按钮来切换),将三个发光二极管所
发出的光束对准被校表的铝盘中央,适当调整光电采样器相对于表盘的位置,同时根据对黑斑的敏感程度调节光电采样器线中部方盒中央的旋钮以改变采样敏感度,防止误采
和漏采,最终达到正常采样的状态。
(2).对于机械式电能表,也可以通过手动开关进行脉冲的人工获取;操作人员手握手动开关,拇指轻放在手动开关按钮上,目视铝盘,当铝盘上的黑斑转动到电表正面的中央刻度
时,迅速按一下按钮,此时,三相多功能电能表检验装置记录下校验周期的起始位置,操作人员连续观察铝盘的转动,当黑斑到来的次数达到设定的校验圈数时,再次迅速按下按钮,完成校验,会自动计算出电表误差。由于有人为因素参与到脉冲的取样,会造成误差的不稳定度,可适当增加设定的校验圈数来消除。
(3).对于电子式电能表,可以通过光电采样器进行脉冲的自动获取;将光电采样器设定为不发光状态(通过按下光电采样器线中部方盒上的红色按钮来切换),将光电采样器的接
收头(位于三个发光二极管的中央)对准被测表的脉冲灯,适当调整光电采样器相对于表盘的位置,同时根据对脉冲灯发光的敏感程度调节光电采样器线中部方盒中央的旋钮
以改变采样敏感度,防止误采和漏采,最终达到正常采样的状态。
(4).对于电子式电能表,还可以通过专用脉冲测试线进行脉冲的自动获取;三相多功能电能表检验装置随机配备了一条专用脉冲测试线,顶端有4个鳄鱼夹,分别标有:VCC(辅助电源)、TESE-IN(信号输入)、FL-OUT(标准脉冲输出)、GND(地)。使用人员需要根据电能表电能脉冲的输出方式不同(包括有源输出和无源输出两种方式)选择不同的信号线进行取样,当被测表脉冲信号为有源输出方式时,用标有"信号"和"地"的鳄鱼夹进行取样,标有"信号"的鳄鱼夹接到被测表端子排标有"有功正"的端子,标有"地"的鳄鱼夹接到被测表端子排标有"有功负"或"公共端"的端子。当被测表脉冲信号为无源输出方式时,用标有"VCC"和"信号"的鳄鱼夹进行取样,标有"VCC"的鳄鱼夹接到被测表端子排标有"有功正"的端子用标有"信号"的鳄鱼夹接到被测表标有"有功负"或"公共端"的端子。

(九)三相多功能电能表检验装置送检时脉冲测试线使用方法

    根据计量检定规程的要求,电能表现场校验仪在出厂时应进行检定,在投入使用后还应定期进行复检。在送检时用标准设备对校验仪输出的标准电能脉冲进行检测。本测试仪的标准电能脉冲由专用脉冲线中标有FL的鳄鱼夹和标有GND的鳄鱼夹输出(各档位具体常数参见"技术指标"中的第6项-标准电能脉冲常数表格),注意:只有在"电表验"、"走字试验"、"主菜单"三个界面才向外输出标准电能脉冲。

三、三相多功能电能表检验装置常见故障分析

(一)电表接线原理

1. 常见故障

A、装置接线错误 B、电能表故障 C、CT部分故障

2. 经验判断

(1)计量装置正常时综合误差(含CT误差、二次接线误差和电表误差)在±3%时。
(2)综合误差在-10%至-3%时一般可能为:
A、电表不准 B、CT二次负载重 C、CT负误差
(3)综合误差超过10%时可能为:
A、CT二次接线错误 B、CT变比不对 C、缺相或错相
一般现场工作时可先进行综合误差的测量,综合误差在±3%时系统基本没有问题,当综合误差较大时可分别进行CT误差、电表误差的校验及线路诊断。

3 .三相四线制线路常见问题

A、缺一相
缺某相电压、电流时,可从分析仪的"测量参量1"或"矢量图"两功能项直接看出。缺相原因一般是计量装置的三组元件中的某一组元件出现故障或接线断开具体可能原因:
a、电能表电压线圈一相不通(线圈断路、雷击、电压挂钩与螺钉未接触)
b、计量回路一次测某相保险熔断或接触不良
c、电压二次回路一相线路断路(保险熔断或接触不良)
d、电表或CT本身一相电流线圈或CT二次绕组开路(线圈烧断、电能表接线端或二次接线端接触不上)
e、二次电流回路中某相电流开路
B、缺两相 与缺一相的原因和情况基本类似。
C、电流一相或几相反向 电流反向可从 "矢量"功能中看出,例如上图所示的情况为A相电流反向,反向后角度与正常应相差180°,造成此种现象的原因为:
a、A相CT 的K1、K2接反
b、A相CT电缆穿出方向反向三相电能表检验装置三相四线制线路问题缺一相
c、CT上K1、K2与实际标注不符
D、电压与电流错相
一相或几相电压和电流不对应,使实际角度与正常差120°或240°,如下图(图二十二)
三相电能表检验装置电压与电流错相图二十二 三相电能表检验装置电压与电流错相

4. 三相三线制线路分析方法

三相三线制线路接线正确时矢
量图如右图,错误接线的分析方法参
照三相四线制线路。

5. 单相表测量

单相表测量时可用仪器的任意一相进行(通常情况用A相),情况比较简单,此处不做具体讲解。

6. CT常见故障及原因

A、故意更换CT铭牌
B、CT精度不合格
C、CT损坏

7. 电能表故障

如果接线正确但误差还是很大,则应调整或更换电表。

四、三相多功能电能表检验装置电池维护及充电

    采用高性能锂离子充电电池做为内部电源,操作人员不能随意更换其他类型的电池,避免因电平不兼容而造成对仪器的损害。须及时充电,避免电池深度放电影响电池寿命,正常使用的情况下尽可能每天充电(长期不用最好在一个月内充一次电),以免影响使用和电池寿命,每次充电时间应在6小时以上,因内部有充电保护功能,可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态,重新装入电池后,不能直接工作,需要用充电器给加电使之解除保护状态,才可正常工作。
