将六路差动保护矢量分析仪电源线插入仪器【电源接口】，另一端插入市电电源口，注意本仪器工作在180-240V工频为50Hz的交流电压下。打开电源开关，液晶显示屏显示开机界面、型号，如果未出现开机界面请检查仪器是否通电或者仪器保险是否熔断，保险在电源接口处。设备由于使用系统软件开机速度略慢，请耐心等待。关机可直接关闭电源。备用电源充电时请确定开机，但无需打开备用电源开关。由于备用电源属于一般应急使用，工作时间短。
（相位角：-180.0 ~ 180.0 电压超前电流为正，反之为负）。
设备配件有5A电流钳3只，10A电流钳3只，电压测试线四根，可按照【测量接线】章节插入香蕉座。由于本设备采用TFT彩色触摸屏。系统配U盘一只，用于保存测量数据。

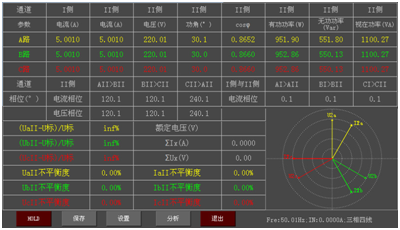

如下图为测试界面
图一、测试界面
进入测试界面可以看到测试信息，界面底部为操作菜单栏，可进行HOLD（数据保持）、保存、设置、接线判断、退出操作。
上面五栏：显示三相一次侧电流、二次侧电流、二次侧电压、二次侧电流与二次侧电压之间功角及功率因数、二次侧有功功率、无功功率和视在功率；
中间三栏：显示电压间、电流间相位关系，A1、B1、C1分别代表一次侧A相、B相、C相，AII、BII、CII分别代表二次侧，二次侧分电压和电流。
下面六栏：显示电压、电流不平衡度以及额定电压等信息。
例如：
【电压相位】AII>BII表示电压A相提前电压B相120.1°；
【电流相位】AII>BII表示电流A相提前电流B相120.1°；
【相位差】AI>AII表示一次侧电流提前二次侧电流0.1°；
【不平衡度】显示二次侧电压电流的不平衡度具体数值。
【相量图】本系统可显示一次侧电流和二次侧电压、电流之间的相位关系，用户方便快捷的分析出测量线路的角差及相位关系，具有直观、准确等特点。
六路差动保护矢量分析仪采用鼠标与触摸屏双操作方式，方便客户操作。
如下图：
图二、三相三线接线示意图
电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。注意：黄色线接UA插孔，黑色线接UN插孔、红色线接UC插孔。
电流线的连接：将电流一次侧、二次侧分别对应接口接好，请注意不要钳反，以免测量出现180°相位差。
如下图：
图三、三相四线接线示意图
电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入本仪器的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。
电流线的连接：将电流一次侧、二次侧分别对应接口接好，请注意不要钳反，以免测量出现180°相位差。
【HOLD】点击进入HOLD模式，可保存数据、设置参数、判断接线；
【保存】数据直接保存为Word文档(*.doc)、Excel文档(*.xls),可保存到U盘，用户可直接在电脑上打开导出的报告进行查看，并附有界面上所有测量信息，包括相量图。
【设置】点击进入设置模式，可设置接线方式、角度参考、角度正方向、接线判断允许误差值以及测量人姓名、单位、备注，填写内容在保存测试报告中自动添加，方便用户使用

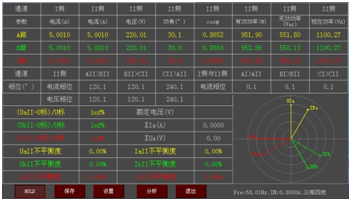

鼠标点击【HOLD】系统进入如下界面：
|图四、HOLD模式界面
功能：
【HOLD】再次点击退出HOLD模式，回到软件主界面；
【保存】将当前数据导出为Word文档(*.doc), Excel文档(*.xls),并保存到所选的路径；
注意：数据只可保存到U盘和设备的HardDisk目录下，推荐保存到U盘，以免数据丢失。

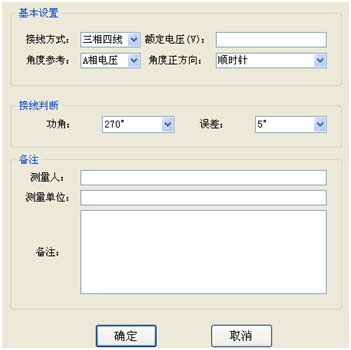

点击主界面【设置】进入设置界面如下图：
图六、信息设置界面
【接线方式】有三相四线和三相三线可选；
【额定电压】电压值为1-999之间的整数，单位为（V）；
【角度参考】以A相电压或A相电流为参考；
【角度正方向】设置相量图的正方向。
