DIDT-10A接地引下线导通测试仪使用方法

  • 该接地引下线导通测试仪适用于电力部门工程试验中电力设备与地网的连接部的导通性检测
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

接地引下线导通测试仪操作方法

一、接地引下线导通测试仪操作方法

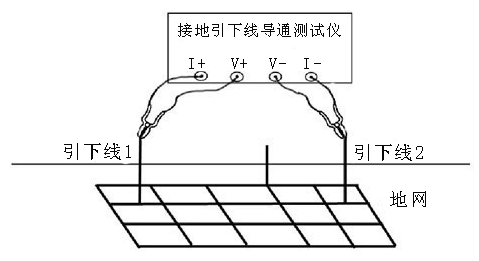

1.按图三接线方法接线。 接地引下线导通测试仪四端子接线图 图三 四端子接线图 接地引下线导通测试仪附带两根测试线,一根红色50米的线在线盘上,在大的叉子接在红色接线柱I+,小的叉子接在红色接线柱U+,一根黑色5米的线上大的叉子接在黑色接线柱I-,小的叉子接
在黑色接线柱U-。
2.先找出与地网联接合格的引下线作为基准点。
3.使用接地引下线导通测试仪自配的两根测量线(50米、5米)一端插入仪器接线座,带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点,红色测试线夹在各个被测试点上)。
4.为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
5.接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按"测量"键后即开始测试,屏幕中间的显示区显示测量的电阻值即为导通电阻值,单位为mΩ。
测试结果是否正常请参考下表:
接地引下线导通测试仪测试结果参考表 导通电阻值 150mΩ 500mΩ 1Ω
状态 良好 异常 严重异常
6.弹起"测量" 键,设备测试结束,关掉电源,将测试线夹收好,放入附件包内

二、接地引下线导通测试仪故障现象及排除

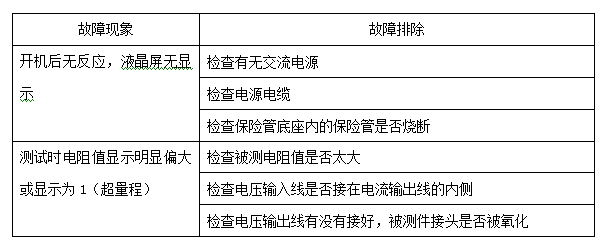

接地引下线导通测试仪故障现象及排除表

三、接地引下线导通测试仪注意事项

1. 使用接地引下线导通测试仪前请仔细阅读说明书,按照说明书上正确的接线方法接线。
2. 试验时请确认被测设备已断电,并与其它带电设备断开。
3. 在使用中必须可靠的接地。
4. 更换保险管和配件时,请使用与接地引下线导通测试仪相同的型号。
不使用时应置于通风、干燥、阴凉、清洁处保存,注意防潮、防腐蚀性
