DC2010智能双显绝缘电阻测试仪使用方法

  • 适用于测量大容量变压器、互感器、发电机、高压电动机及避雷器等绝缘电阻的测试
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

智能双显绝缘电阻测试仪操作方法

一、智能双显绝缘电阻测试仪使用方法

(一) 准备工作

注意:当第一次使用时,需充电6小时。否则不能正常工作。充电方法详见"电池充电"的相关内容。
1)试验前应拆除被试设备电源及一切对外连线,并将被试物短接后接地放电1min,电容量较大的应至少放电2min以免触电和影响测量结果。
2)效验指针是否在无穷大上,否则需调整机械调零螺丝(7)。
注意:在调整机械调零螺丝时,左右调整量为半圈。>
3)用干燥清洁的柔软布擦去被试物的表面污垢,必要时先用汽油洗净套管的表面积垢,以消除表面漏电电流影响测试结果。
4)将带高压测试线(红色)插入(2)LINE端,另一端探针或探钩接于被试设备的高压导体上,将测试线(绿色)插入(3)GUARD端,另一端接于被试设备的高压护环上,以
消除表面泄漏电流的影响(详见"屏蔽端的使用方法"相关内容。将另外一根黑色测试线插入地端(EARTH)(1)端,另一头接于被试设备的外壳或地上。
注意:在接线时严禁将LINE与GUARD短路,以免发生过载现象!

(二) 开始测试

1) 转动波段开关(8)选择需要的测试电压,这时如果电源正常则电源指示灯(11)应发绿光,如欠压则发红光。
2)开始自检,液晶屏幕上出现操作提示。
3)按动上键或下键(12)可选择测试编号。(编号反黑)如不选择编号可进入下一步操作,编号在该次测试完成后自动累加。
4)按下或锁定测试键(10),开始测试。这时高压状态指示灯(11)发亮并且仪表内置蜂鸣器每隔1秒钟响一声,代表LINE端有高压输出。
警告:测试过程中,严禁触模探棒前端裸露部分以免发生触电危险!
这时液晶屏进入测试状态显示模式,见图4所示。
智能双显绝缘电阻测试仪测试状态显示模式图 图4:测试状态显示模式 (1)输出电压值 (2) 测试次数
(3)当前绝缘阻值 (4) 已测试的时间
6)智能双显绝缘电阻测试仪每隔一定时间发出提示音(15秒、1分钟、10分钟)。
7)根据所需要的测试结果(普通测试、吸收比测试、极化指数测试),松开测试键(10)。这时仪表停止高压输出,并自动计算、显示测试结果(各个时间状态的电阻值、吸收比
极化指数)。按动上键或下键(12)可循环显示本次测试结果(当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数)。
注意:吸收比测试时间应大于1分钟,极化指数的测试应大于10分钟。每次测量的时间最长为10分钟,10分钟以后仪表会自动关闭高压,并自动计算、显示测试结果。
警告:试验完毕或重复进行试验时,必须将被试物短接后对地充分放电(智能双显绝缘电阻测试仪也有内置自动放电功能,不过时间较长)才能保证人身安全和下次测量的准确性!

8)需连续进行第二次测量时,再次按下或锁定测试键(10),按4-6步骤执行。(智能双显绝缘电阻测试仪可连续进行20次测量,超过20次从第一次开始并覆盖第1次的结果。每次测量结果都自动保存
以便日后调阅。)。

(三) 调阅测试结果

1)转动波段开关在任意一电压档,此时电源接通。
2)在选择测试编号状态下,可按动设置键(12)进入查询测试结果状态。
3)按动上下键(12)来增加和减少测试结果的编号。(相应的编号反黑)。
4)选择好编号后,按动测试键(10)可进入该编号的测试结果,按动上下键(12)可查询该编号测试结果(当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数)。
5)查询完毕,按动设置键(12)返回准备测试状态。
如需查询再次查询可再次按动设置键(12)。

(四) 屏蔽端(GUARD)的使用方法

    在电力电缆等的绝缘测量或外界电磁场干扰时,为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度,在实际测量过程中,采用智能双显绝缘电阻测试仪的屏蔽端来消除漏电电流、屏蔽干扰。 对于两节及以上的被试品,例如避雷器、耦合电容可采用图5所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上,这样,由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉,而不经过测试主回路,从而避免了干扰电流的影响。对最上节避雷器,可将其上法兰接智能双显绝缘电阻测试仪地端(EARTH)后再接地,使干扰电流直接入地。但后者不能将干扰完全消除掉。

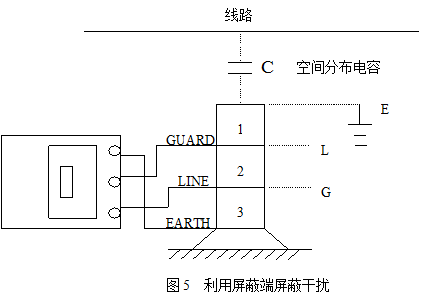

智能双显绝缘电阻测试仪利用屏蔽端屏蔽干扰示意图 *其它方面的应用可参考此接法。

二、智能双显绝缘电阻测试仪电池充电

注意:当开机时,仪表电源状态灯红灯闪亮,表示电池电量快要耗尽,应立即充电。
1)智能双显绝缘电阻测试仪可采用交直流两种方式供电,但在现场电源干扰较大或不稳定时,推荐使用智能双显绝缘电阻测试仪的内部电源供电。
2)首次使用时,需充电6小时。否则不能正常工作。
3)充电电路采用专用智能充电管理模块,可自动停止充电并监视电池电量,在测试过程中如发现电源状态指示灯红灯闪亮表示电池电量快要用尽,需充电,但这时不影响
的正常使用。
注意:在充电之前,请确认交流输入电压范围应为220VAC±15%,以免接错电源造成不必要的损失。
4)将电源适配器的一端插入电源插孔中(9),另一端接交流电源,充电指示灯红灯亮,充电开始。
5)电池充满后,充电指示灯绿灯亮,快速充电完成,这时可适当延长充电时间。
注意:不使用时,应确保波段开关(8)处于关闭状态(OFF),长期不使用时需将电池充满并从电池仓中拿出,以延长电池使用寿命。
注意:当无法开启电源时,需充电或更换电池或使用交流电源。
