频响分析法

频响分析法 电力设备预防性试验|发布时间:2018-01-30 00:00:00|阅读量:331 标签: 频响法 | | |

频响法是由鼎升电力自主加工生产,如果您有频响法等相关方面技术问题,请咨询鼎升电力技术部,同时,我们可根据您对频响法的功能需求,定制开发,联系电话: 027-87875698

频响分析法正文

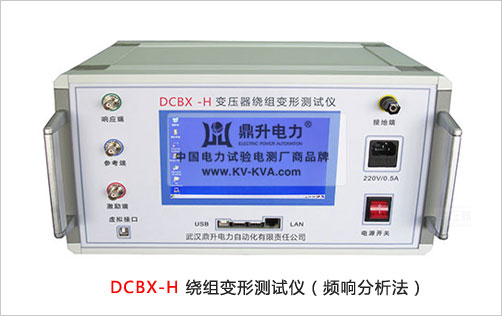

频响分析法应用于变压器绕组变形测试仪的技术原理,是目前电力行业测量绕组变形的主流技术。

频响分析法也称为频响法,用频率响应分析法检测变压器内部绕组情况,硬件机芯采用DDS专用数字高速扫频技术,可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障特征。

频响法:是指在正弦稳态情况下,网络传递函数H(jω)与角频率ω的关系,通常把H(jω)幅值随ω的变化关系脚趾幅频响应,H(jω)相位随ω变化的关系成为相频响应。

幅频响应:幅是值信号的幅度大小,也叫振幅,频是指频率,幅频指的是信号的振幅于频率的关系。

相频响应:相是指网络输出和输入电压之间的相位角的差值,频是指的频率,相频是指网络输出与输入电压之间的相位频率关系。

频响分析法检测回路

频响分析法

当变压器结构定型后,它的额定频响特征是一定的,利用扫描发生器将一组不同频率的正弦波电压US加到被试变压器绕组的一端,在所选择的变压器其他端子上得到振幅和相位作为频率f的函数绘制曲线,也就是通常说的双通道分析单元测量在不同频率的f下的响应电压U2和激励电压U1的信号幅值之比,并获得幅频响应曲线,L、K、C代表绕组单位长度的分布电感、分布电容、对地电容,当变压器绕组发生结构变形后, L、K、C参数上会有不同程度的变化,曲线发生特征。
