在电力系统交接预防性试验中,交流耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的试验方法之一 ,它对判断电力设备能否继续运行具有决定性的意义 , 也是保证设备绝缘水平 , 避免发生绝缘事故的重要手段。通常交流耐压试验设备有 2 种 , 即交流试验变压器和串联谐振试验装置。下面鼎升电力就根据实际使用情况，从工作原理和优点来详细介绍串联谐振耐压试验装置。

串联谐振耐压试验装置工作原理

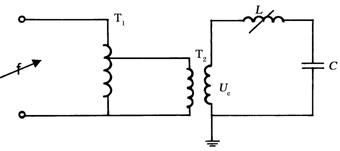

串联谐振试验装置可以利用谐振电抗器的电感与容性被试设备发生串联谐振 , 在被试品上获得所需的高电压。串联谐振的基本原理如图 1 所示。

图 1 串联谐振原理图

当回路发生串联谐振时 , X 1=X c, Uc =U/ RX c =U/ RX L 。其中X L为回路感抗 ,Xc为回路弯抗 ,U为励磁电压 ,Uc为试品承受电压。

设谐振回路的品质因数为 Q , 则 U c =QU , 即被试品上获得的电压为励磁电压的 Q 倍 , 被试品上获得的容量也为试验电源容量的 Q 倍 , 就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的

串联谐振耐压试验优点

调谐的方法主要有调感式和调频式。调感式采用可调节铁芯气隙的电抗器 , 通过调节铁芯气隙改变电感量 , 使回路处于工频谐振状态。其缺点是噪音大、机械结构复杂 , 设备笨重 , 重量达数吨以上 , 搬运困难。调频式采用固定电感电抗器 , 通过调节激励电源的频率使试验回路达到谐振状态。其特点是体积小、重量轻 , 品质因素高 , 使用方便 , 在现场试验中已逐步取代调感式。

a)串联谐振是谐振式电流滤波电路 , 能改善电源电压波形畸变 , 获得很好的正弦电压波形 , 有效防止谐波尖峰对被试品的伤害。
b)在串联谐振状态 , 当被试品的绝缘薄弱点被击穿时 , 回路立即失谐 , 试品承受的电压迅速下降为试验电压的数十分之一 , 流过击穿点的电流也迅速下降 , 大大降低了被试设备被损伤的危险 , 而避免了采用试验变压器方式做耐压试验时试品击穿后的电流立即大幅上升 , 对试品产生严重破坏。
c)励磁变压器的容量及电压仅有试品试验电压和容量的 1/ Q , 试验设备体积更小 , 重量更轻 , 非常有利于现场试验。

综上所述，因串联谐振试验装置的体积、重量和所需要的电源容量远低于采用传统的试验变压器 , 大大减轻了现场试验的工作量。
