交流耐压试验结果如何分析

电力技术来源：鼎升电力发布时间：2018-04-23 10:45:07 阅读量：420 次内容关键词：串联谐振

交流耐压试验是对于电力系统中大容量和高电压运行设备采取的一种预防性试验方法，针对绝缘强度的一项破坏性试验，该方法可以有效避免电力运行后突发故障，引发大面积停电等，交流耐压试验也称为“谐振试验”，是对于电力系统能否投运起到决定性的作用，那么，交流耐压试验如何分析，怎么样才合格呢？

耐压试验试验要求

我们以10kv电缆为例，结合电力预防性试验规范来说一下耐压试验的要求和结果，比如：额定电压为18/30kv以下的橡塑电缆，试验电压为2.5U0或者2U0，试验时间为5-60min。

交流耐压试验如何分析

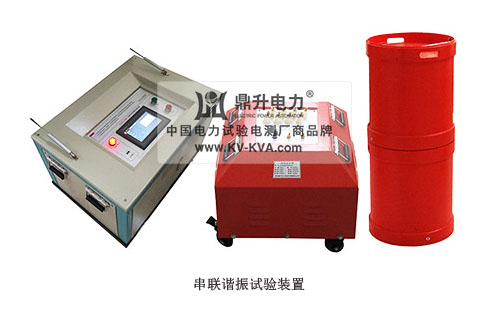

试验前，我们首先要对试验的电电力电缆进行绝缘电阻的测量，并且记录数据，然后用20-300Hz的交流耐压试验设备（”串联谐振”）按照上述要求进行交流耐压试验，试验完毕后对电缆进行充分的放电，然后测量绝缘电阻值，数据结果应该与试验前测量的结果非常相近，可以认为电缆绝缘良好；其次，试验过程中，通过串联谐振试验装置的故障报警信号也可以判定电缆的绝缘是否良好，主要是观察试验过程中有没有出现非人为的紧急停机，闪络故障等，如果出现，应该停机检查，检查绝缘电阻是否满足要求，如果不满足要求，说明该电缆已经发生不同程度的绝缘故障，不符合投运要求，需要注意的是电缆在进行交流耐压实验时，注意电缆的积累效应，尽量减少交流耐压对电缆的损伤。
