如何使用DFDS-H带电电缆识别仪?

返回 打印

电力技术来源:产品技术部   发布时间:2014-08-19 00:00:00   阅读量:1717
摘要:

如何使用DFDS-H带电电缆识别仪?,鼎升电力技术《如何使用DFDS-H带电电缆识别仪?》、使用方法及,如何使用DFDS-H带电电缆识别仪?来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

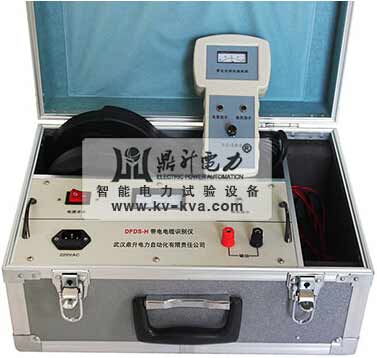

        带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆;带电电缆识别仪具有判别电缆准确、快速、操作简单、应用范围广等特点。带电电缆识别仪在电缆施工及维护工作中具有重要的意义。DFDS-H带电电缆识别仪,在发射端采用高频信号编码技术对发射信号进行编码,驱动大口径卡钳发射平均值为0的高频交流大电流相位编码信号。接收机中采用单片机对接收信号进行识别。在相距数公里距离外的多根电缆中,根据接收到信号相位特征,能识别出发射卡钳夹的那根电缆。
        DFDS-H带电电缆识别仪操作步骤:
        1. 接发射源:
        将发射卡钳A的红、黑两个接线插头插在发射源对应的两个红、黑接线柱上,将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地,对于不运行的电缆,也可以用发射卡钳在不运行电缆上耦合信号进行识别,但要求电缆两端可靠接地外,还要将两端的芯线可靠接地。
        2. 打开发射源和接收机电源开关核对方向:

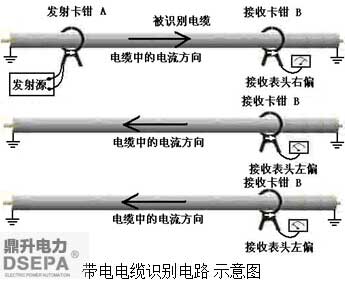

        在距发射卡钳两米以外的被识别电缆上,将接收卡钳B卡住该电缆,其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转,同时有声光提示。如图所示。如果将接收卡钳B的箭头指向发射源端,将不会有声光提示,而且电流表头指针向左偏转。记住接收卡钳表头偏转方向。

        3. 识别:
        在识别点,用接收卡钳B对各条电缆进行识别。在进行识别时,一定要将接收卡钳上的箭头始终指向电缆的终端方向,逐条电缆进行卡测。在被识别电缆上,接收机电流表头指针一定是向右偏转,同时声光报警提示。而在其余电缆上,接收机电流表头指针一定是向左偏转,没有声光报警提示。接收机电流表头指针向右偏转,同时声光报警提示的,就是要寻找和识别的那条电缆。这个测试结果具有唯一性。也就是说,该电缆沟里无论有多少条电缆,当用接收卡钳B对各条电缆进行识别时只有一条电缆(要寻找和识别的电缆)上的接收机电流表头指针是向右偏转,同时声光报警提示的。
