DFXL-T输电线路异频参数测试系统现场测试接线

返回 打印

电力技术来源:产品技术部   发布时间:2014-08-19 00:00:00   阅读量:1828
摘要:

DFXL-T输电线路异频参数测试系统现场测试接线,鼎升电力技术《DFXL-T输电线路异频参数测试系统现场测试接线》、使用方法及,DFXL-T输电线路异频参数测试系统现场测试接线来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

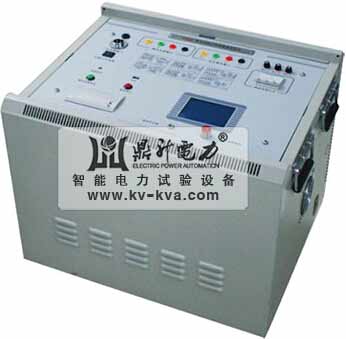

        随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的安全性,针对这一问题,鼎升电力开发了新一代输电线路异频参数测试系统,集成异频测试电源、测量仪表、数学模型于一体,消除强干扰的影响,保证输电线路异频参数测试系统设备的安全,能极其方便快速、准确地测量输电线路的工频参数输电线路异频参数测试系统以DSP数字信号处理器为内核,实现测试电源、仪表、计算模型集成化,将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶,旋转鼠标操作方式,面板汉字微型打印机打印结果,操作十分简便。
        DFXL-T输电线路异频参数测试系统现场测试接线:
        测试开始前,将测量端的线路引下线可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地,将测试电源输出端子A、B、C连接到线路测量引下线输电线路异频参数测试系统电源侧,最后将电压测量端子UA、UB、UC接入线路引下线线路侧,如图5-1,输电线路异频参数测试系统测试接线完成后,再打开线路引下线的接地,以保证设备和操作人员安全。
        输电线路异频参数测试系统测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差。
        输电线路异频参数测试系统测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性。零序测试时,输电线路异频参数测试系统内部已经将A、B、C三相短接输出。但电压测试通道会测试到引线电阻,导致引起额外的误差。 如果线路很短,为确保测试准确度,零序阻抗测试时,请严格按照接线图接线。输电线路异频参数测试系统内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的仪器接地端到大地就可以了。
