DEWJB-6H微机继电保护测试仪如何校验功率继电器？

电力技术来源：产品技术部发布时间：2014-08-25 00:00:00 阅读量：1154 次

摘要：

DEWJB-6H微机继电保护测试仪如何校验功率继电器？，鼎升电力技术《DEWJB-6H微机继电保护测试仪如何校验功率继电器？》、使用方法及，DEWJB-6H微机继电保护测试仪如何校验功率继电器？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DEWJB-6H微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。微机继电保护测试仪采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。微机继电保护测试仪是继保工作者得心应手的好工具。
        DEWJB-6H微机继电保护测试仪如何校验功率继电器：
        （1）功率方向继电器动作区和灵敏角的测量
在功率、阻抗试验中，设定Uab、Ia为额定值，设置Uab相角步长，加减电压相位角（可用自动试验方式），测出动作区两边边界角φ1、φ2，则灵敏角φLM＝½（φ1＋φ2）。
        （2）最小动作功率的测量
将角度设置在灵敏角φLM，设定Ia（或Uab）为额定值、Uab（或Ia）为零。

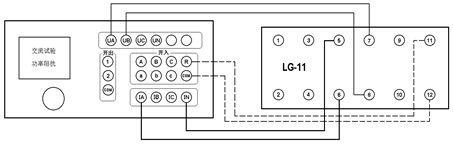

        设置Uab（或Ia）的步长，增加电压（或电流）。测出最小动作功率。如上图所示。
       （3）潜动试验
        电流回路开路，设置Uab初值为零、步长为额定电压，突然加上或切除电压，继电器触点不应有瞬间接通现象。
        电压回路经20欧电阻短路，设置Ia 初值为零、步长为数倍额定电流，突然加上或切除电流，继电器触点不应有瞬间接通现象。
        （4）记忆作用检验
        在灵敏角下设置Ia 为0.5倍和数倍额定电流时，Uab由100V突降至零，继电器应可靠动作，说明记忆作用良好。

        更多DEWJB-6H微机继电保护测试仪的详细参数请访问：
        http://www.kv-kva.com/501/
