超低频耐压装置如何进行高压发电机的耐压试验？

电力技术来源：产品技术部发布时间：2014-10-22 00:00:00 阅读量：1061 次

摘要：0.1Hz超低频高压发生器 直流高压发生器

超低频耐压装置如何进行高压发电机的耐压试验？，鼎升电力技术《超低频耐压装置如何进行高压发电机的耐压试验？》、超低频高压发生器使用方法及0.1Hz超低频高压发生器，超低频耐压装置如何进行高压发电机的耐压试验？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是超低频高压发生器相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

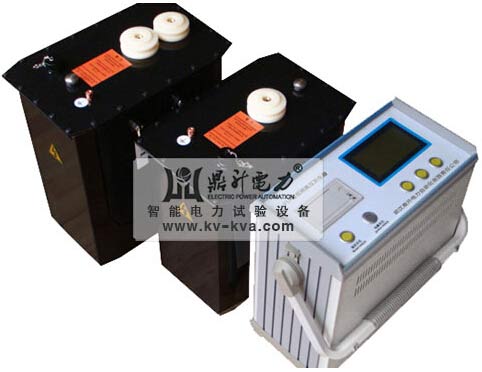

        VLF超低频高压发生器是鼎升电力自主开发的核心技术产品，VLF超低频高压发生器主要用于大容量的电气试验设备（例如：电力电缆、电力电容器、大中型发电机以及电动机等）的耐压试验。
        大型高压发电机的超低频耐压试验方法：
        1.在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1HZ超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。
        2.连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图18a/b所示
        3.按照有关规程的要求，试验电压峰值可按如下公式确定：
                  Umax＝√2βKU0
        其中Ｕmax ：为0.1Hz试验电压的峰值（KV）
        β：0.1Hz与80Hz电压的等效系数，按我国规程的要求,取1.2
        K：通常取1.3∽1.5    一般取1.5
        UO ：发电机定子绕组额定电压（KV）
        例如：额定电压为13.8KV的发电机，超低频的试验电压峰值计算方法为：
        Umax＝√2×1.2×1.5×13.8≈35.1(KV)
        4.试验时间按有关规程进行
        5.在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

        更多VLF超低频高压发生器的详细参数请访问：
        http://www.kv-kva.com/201/

超低频高压发生器主机面板示意图 高压发电机如何进行超低频耐压试验？
