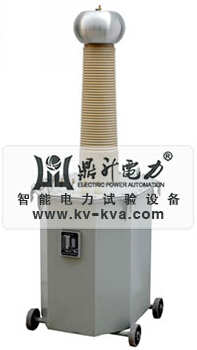

        YDJ系列油浸式试验变压器，是鼎升电力公司根据《DL/T848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的试验标准，专门研制生产的油浸式试验变压器，YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点，并广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，该直流高压发生器是高压预防性试验中必不可少的重要专业设备。
        试验变压器的容量选择：
        标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
        式中： Pn----标称试验变压器容量（KVA）
        Vn-----试验变压器的额定输出高压的有效值（KV）
        K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
        Ct------被试品的电容量（PF）
        ω----角频率，ω=2πf，f-----试验电源的频率
        被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
        简单的桥式或悬式绝缘子            几十微法
        简单的分级套管                    100 – 1000PF
        电压互感器                        200 – 500PF
        电力变压器 < 1000KVA             - 1000PF
         > 1000KVA            1000 – 10000PF
        高压电力电缆和油浸纸绝缘        250 – 300PF/m
        气体绝缘                         - 60PF/m
        封闭变电站，SF6气体绝缘            100 – 10000PF
        对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
        Vn = 50 – 100KV    K=4  Vn = 150 – 300KV  K=3  Vn > 300KV        K=2
