        随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。
        传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

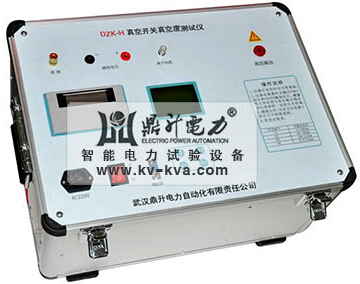

        DZK-H真空开关真空度测试仪是鼎升电力研发中心结合DL/T846.9-2004电力试验标准规程进行研发升级的测试仪器，DZK-H真空开关真空度测试仪取代了传统试验方法，采用磁控放电为原理，以单片机为主控单元，测试过程完全实现自动化控制，DZK-H真空开关真空度测试仪能很方便地扣除由于环境因素产生的漏电电流，DZK-H真空开关真空度测试仪真空度在之间能准确测量，现场测试不用拆卸真空开关，DZK-H真空开关真空度测试仪带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能，DZK-H真空开关真空度测试仪真空开关以其独特的优点得到了广泛的推广和应用。
        DZK-H真空开关真空度测试仪的工作原理：
        DZK-H真空开关真空度测试仪采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
        在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
