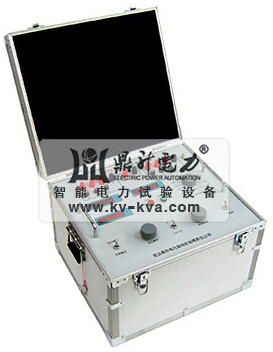

        DEYX-H数字式三相移相器是鼎升电力研发中心根据GB6587.8-1986国家技术标准研发生产，该数字式三相移相器是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相粗调、细调及电源等单元组成的便携式电工仪器，DEYX-H数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合，能在0～360°范围内任意角度的调节移相，DEYX-H数字式三相移相器具有精度高，读数准确直观、电压输出可调，结构部件采用独立固定、牢固可靠，全密封、携带方便，便于在野外和现场使用。
        DEYX-H数字式三相移相器采用三相三芯柱变压器，Y0接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。数字式三相移相器能在0～360度范围内达到任意角度的超前或滞后移相目的。DEYX-H数字式三相移相器具有操作方便、体积小、噪音低、输出波形好等特点，能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。
        DEYX-H数字式三相移相器的使用方法：
        1.检查面板B3、B5各保险管是否完好。
        2.关断DEYX-H数字式三相移相器电源开关A7，将电压调节旋钮A10调至最低位，再接上面板B1三相四线A、B、C、O输入电源。
        3.接上面板B3电压输出U、V、W、N所需加负载，但负载功率不能超出本机最大输出功率。
        4.合上外部闸刀，打开DEYX-H数字式三相移相器电源开关A7，A1、A2、A3三表头也均应点亮。
        5.通电预热约半分钟后调节电压输出旋钮A10至所需值，三相移相电压输出U、V、W、N，其中U、W间电压由A3表头显示，V相负载电流由A2表头显示。
        6.调节移相粗调旋钮A4至所需移相角度大致档位，再调节移相细调旋钮A11，配合细调选择开关A9（开关拨向上方，移相细调旋钮A11顺时针调节1圈移相150，开关拨向下方，移相细调旋钮A11逆时针调节1圈移相150），每当调节移相粗调旋钮A4后，要将细调选择开关A9拨向上方，移相细调旋钮A11顺时针调节相位表头显示相位增加。每档移相粗调，可实现00～300范围移相连续细调，其中可通过复位按钮A5，由A1表头显示移相角度，当调至所需移相角度时可按锁存A6锁住A1表头显示之值，当需重新显示移相角度时，按复位按钮A5即可。
