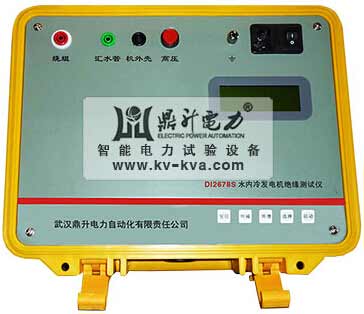

        DI2678S水内冷发电机绝缘测试仪是鼎升电力根据DL/T596-2005, DL/T845.1-2004和DL/T474.1-2006技术标准针对发电机的生产工艺要求而研发生产的一款专用测试仪器。水内冷发电机绝缘测试仪主要适用于发电厂、水电站以及电力检修部门等。DI2678S水内冷发电机绝缘测试仪彩用80C196单片机作为控制核心，采用集成电路，抗震能力强，人机界面良好，具有实时时钟控制，自动计时，报警和数据存储。DI2678S水内冷发电机绝缘测试仪自动测量绝缘电阻、吸收比、极化指数，具有很强抗干扰性能。
        DI2678S水内冷发电机绝缘测试仪测量原理新颖，操作简便，精度高，整机采用全集成电路，耐振动，工作稳定性好，输出短路电流大，在现场环境下抗干扰能力强，能满足目前发电厂的测试要求。DI2678S水内冷发电机绝缘测试仪具有计时，报警和数据存贮等功能，可方便地测量绝缘电阻，吸收比，极化指数等参数。
        DI2678S水内冷发电机绝缘测试仪的操作方法：
        1、按试品情况接好测试线和DI2678S水内冷发电机绝缘测试仪电源线。
        2、打开电源开关显示菜单见下图。此时可按下面板上的“高压”开关给高压电源供电，此时DI2678S水内冷发电机绝缘测试仪高压并未输出。
        3、此时按选择键则阴影中项目按下顺序改变“极化指数”→“绝缘电阻”→“吸收比”→“极化指数”……选择到要进行的测试项目后，则按启动键菜单即可进入下级菜单。
        此时按选择键则阴影中项目按下顺序改变“启动”→“上升”→“下降”，选择“上升”时，按下启动键可实现Rx数据的增加，选择“下降”时，按下启动键可实现Rx数据减小，选择“启动”时，按下启动键可进入数据测量如下图所示。其中Rx为汇水管对机外壳的电阻，当电阻大于999 KΩ时，输入999 KΩ即可。
        4、若启动后DI2678S水内冷发电机绝缘测试仪屏幕不显示输出电压值和时间，可能是因为“高压”开关没有按下，此按下“高压”开关给高压电源供电即可，程序向下执行。
        5、测试结束后，关闭“高压”按键，并将试品短路放电，至少5分钟。
        6、放电结束后可进行下一组测试或拆线收工。
        7、DI2678S水内冷发电机绝缘测试仪内存贮数据可调出，数据格式如下：
        图中“n=01”项表示组号第一组，“2.5KV”表示测试电压2.5KV ，Xr表示吸收比，Jr表示极化指数。按选择键看下一组数据。
