如何测试互感器CT变比极性

返回 打印

电力技术来源:鼎升电力   发布时间:2016-05-10 00:00:00   阅读量:911
摘要:互感器CT变比极性测试  测试互感器CT变比极性参数设置

如何测试互感器CT变比极性,鼎升电力技术《如何测试互感器CT变比极性》、互感器多功能测试仪使用方法及互感器CT变比极性测试,如何测试互感器CT变比极性来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是互感器多功能测试仪相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

互感器多功能测试仪
互感器多功能测试仪

1)CT变比极性试验参数设置:

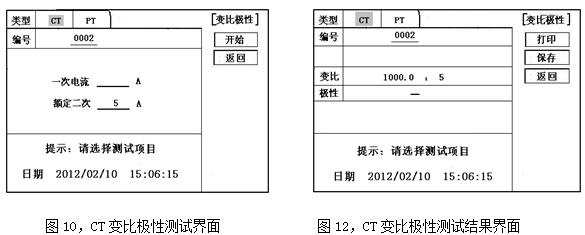

在CT主界面中,选择“变比极性”后,进入测试界面见图10,设置一次侧测试电流: 0 ~600A,测试仪P1、P2端子输出的最大电流;二次侧额定电流: 1A或5A。

2)CT变比极性试验:

CT变比极性(角差比差)


图11 ,CT变比极性(角差比差)接线图

参照图11进行接线,CT一次侧接P1、P2,CT二次侧接S1、S2,不检测的二次绕组要短接,设置二次侧额定电流及编号后,合上功率开关,选择“开始”选项,按下控制器,试验即开始。

试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验,试验完成后,即显示变比极性测试结果(图12)。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

互感器多功能测试仪本身的同色端子为同相端,即P1接CT的P1,S1接CT的S1时,极性的测试结果为减极性。
