交直流避雷器放电计数器测试仪测试原理

电力技术来源：鼎升电力发布时间：2016-05-17 00:00:00 阅读量：857 次

摘要：避雷器放电计数器测试 避雷器放电计数器测试原理

交直流避雷器放电计数器测试仪测试原理，鼎升电力技术《交直流避雷器放电计数器测试仪测试原理》、避雷器放电计数器测试仪使用方法及避雷器放电计数器测试，交直流避雷器放电计数器测试仪测试原理来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是避雷器放电计数器测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

避雷器放电计数器测试仪

DHFD-T交直流避雷器放电计数器测试仪(交直流)适用于电站，气象站等装有放电计数器的测试条件，避雷器放电计数器测试仪是针对放电计数器是否正常动作的一个专用避雷器放电计数器测试仪器，交直流避雷器放电计数器测试仪适用于各种JS8，JS9及其它JS型号避雷器的放电动作计数器动作情况检测，DHFD-T交直流避雷器放电计数器测试仪采用8/20μs电流波形输出，操作简单、使用简单，真实的检测计数器的动作情况，交直流避雷器放电计数器测试仪采用交直流供电方式，方便客户现场移动。

交直流避雷器放电计数器测试仪测试原理：

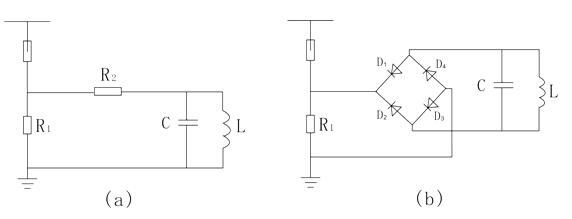

图1 JS型动作记数器的原理接线
（a）JS型；
（b）JS-8型
R1、R2-非线性电阻；
C-贮能电容器
L-记数器线圈；
D1~D4-硅二极管

图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片RR1R，在RR1R上的压降经阀片RR2R给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变RR1R及RR2R的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因RR1R上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片RR1R上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片RR1R的阻值较小（在10kA时的压降为1.1kV），通流容量较大（ 1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。JS－8型记数器可用于6.0～ 330kV系统的避雷器，JS－8A型记数器可用于 500kV系统的避雷器。
