如何使用DIDW-5A地网接地电阻测试仪测量土壤电阻率

返回 打印

电力技术来源:产品技术部   发布时间:2014-06-30 00:00:00   阅读量:2139
摘要:大型地网接地电阻测试仪  地网接地电阻测试仪测量土壤电阻率

如何使用DIDW-5A地网接地电阻测试仪测量土壤电阻率,鼎升电力技术《如何使用DIDW-5A地网接地电阻测试仪测量土壤电阻率》、地网接地电阻测试仪使用方法及大型地网接地电阻测试仪,如何使用DIDW-5A地网接地电阻测试仪测量土壤电阻率来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是地网接地电阻测试仪相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

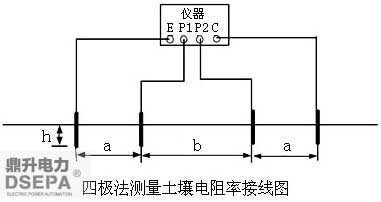

       使用DIDW-5A地网接地电阻测试仪测量土壤电阻率。下面以四极法为例来说明。DIDW-5A大型地网接地电阻测试仪测量土壤电阻率的接线如下图所示。

       图中,a 为电流极与电位极的间距,b 为两电位极的间距,h 为电极埋设深度。当a=b 时即为温纳法。为了计算方便,请让电极间距a、b 远大于埋设深度h,一般应满足a、b>10h。
       测试电极宜采用直径不小于1.5cm 的圆钢或25mm×25mm×4mm 的角钢,其长度均不小于40cm。
       埋设好电极并接好线后即可开始测量。用上述测量接地阻抗的方法测出阻抗Z,则土壤电阻率ρ为
       ρ=πa(a+b)Z/b
       上式在a>>h,b>>h 时成立。
       当a=b 时,上式简化为:ρ=2πaZ
