变压器是一种用于电能转换的电器设备，在我们日常生活中应用无处不在，几乎在所有的电子产品中都要用到变压器。电网的运行传输更是离不开电力变压器。

首先我们在测量检测变压器时，要了解清楚电力变压器的出厂铭牌信息。如接线方式、冷却方式、额定容量、电压、电流、损耗等参数。今天我们主要内容讲的是测量电力变压器直流电阻时，星接与角接如何接线。下面我们就来了解一下星接与角接。

什么是星形连接

星形连接就是把三相负载（或线圈）三个末端连接到一起做中性点（中性点也可引出），三个首端引出。星形连接时，线电压等于相电压的根号3倍，线电流等于相电流。

什么是角形连接

三角形连接就是把三相负载(或线圈)首尾相连组成一个闭合的三角形，从三角形的三个顶点引出。三角形连接时，相电压等于线电压，线电流等于相电流的根号3倍。

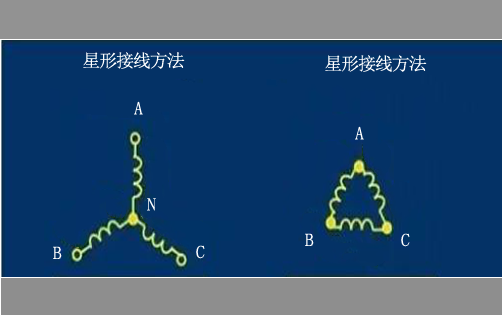

星接与角接

测量直流电阻接线方法

测量直流电阻是为了检查变压器内部绕组有无短路、开路、接错线、连接处是否焊接良好。我们在测量变压器直流电阻时要注意选择测试电流的大小。关于该选择多大电流的测试仪在这里就不多讲了，可以查看“直流电阻测试仪测试电流如何选择”

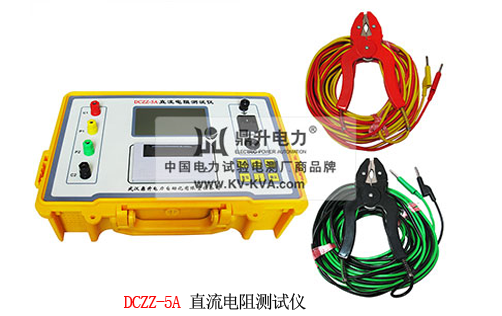

我们以DCZZ-5A直流电阻测试仪学习一下，测量星接变压器和角接变压器直流电阻的接线方法。如下图所示，用测试钳把直流电阻测试仪和变压器两相连接起来。按图中接线方法依次测量三相绕组直流电阻，对于容量较大的电力变压器由于单相测量费时费力，我们也可采用三回路直流电阻测试仪，可一次同时测量三相绕组直流电阻。

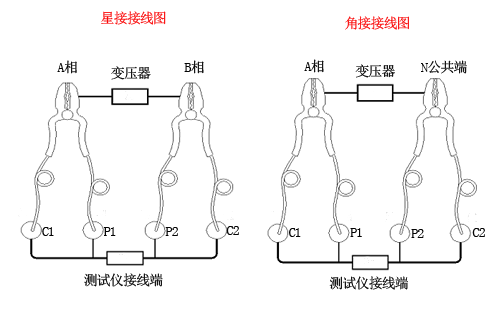

直流电阻测试接线图
