大型发电机如何进行交流耐压试验

电力技术来源：鼎升电力发布时间：2018-09-03 10:24:08 阅读量：438 次

摘要：发电机耐压前测量项目 发电机耐压试验准备

大型发电机如何进行交流耐压试验，鼎升电力技术《大型发电机如何进行交流耐压试验》、发电机工频交流耐压试验装置使用方法及发电机耐压前测量项目，大型发电机如何进行交流耐压试验来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是发电机工频交流耐压试验装置相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

发电机工作原理

发电机利用外力推动发电机转动，带动导体切割一个固定磁场。固定磁场叫定子，旋转导体叫转子。当转子旋转时对于定子就形成相对的切割磁力线运动，在定子上就会产生一个感应电势，如果定子和外部回路接通形成闭合回路就有电流输出。

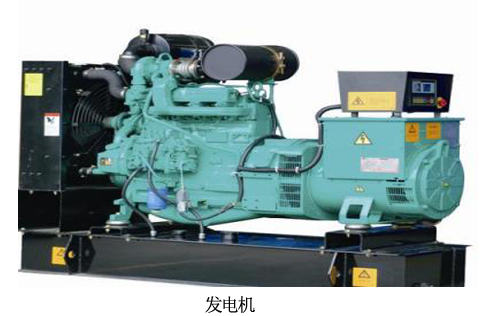

发电机

发电机耐压前测量项目

交流耐压试验前，应首先对发电机进行非破坏性试验，包括绕组的绝缘电阻、直流电阻测量，直流泄漏试验。测量各相或分支的绕组直流电阻值，与出厂数值比较，想互差别不应超过2%。在非破坏性试验合格后方能进行交流耐压试验。

发电机绕组一般都是星形接线，绕组的端口对地承受着相电压，当有一相接地时，其他两相对地的电压就升为线电压,所以试验电压的选择，不能低于发电机额定工作线电压，否则就失去了耐压试验的意义。

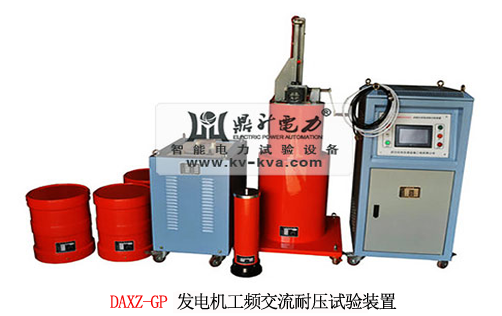

因大型发电机容量太大，交流耐压试验中所需试验变压器的要求也更高，所以无法采用传统的试验方法。对于这种大容量的电气设备打耐压，我们应使用发电机工频交流耐压试验装置。如下图所示，该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

发电机耐压试验准备

1.发电机定子、转子安装已完成，其它的冷态电气试验已完成，并符合交接试验规程及厂家技术要求。2.发电机出线与出线母排的软联接拆除，并将出线母排短路接地、且有足够的安全距离。3.发电机尾部的三相连接母排拆除。4发电机尾部电流互感器二次绕组均要短路接地。5发电机转子绕组短路接地。6发电机测温元件对地绝缘测试合格，并短路接地。7.在发电机平台应设置安全围栏，并挂“止步，高压危险”警示牌、同时派专人监护。完成准备工作后，下面我们按下图内容连接好线路开始升压。

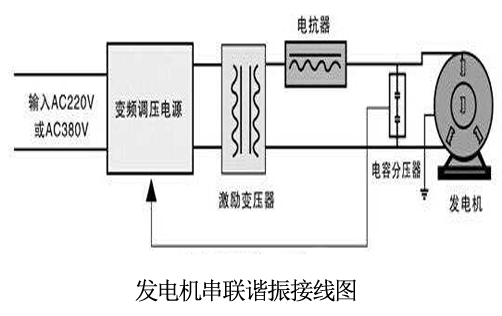

发电机串联谐振耐压接线图

以上内容便是发电机交流耐压试验项目，想了解试验所需设备清单可点击“发电机耐压试验方案”查看。
